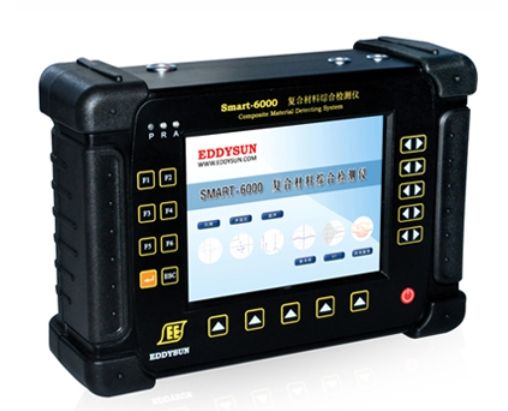

SMART-6000 复合材料综合检测仪
SMART-6000 复合材料综合检测仪所检测的复合材料与胶接结构具有重量轻、强度高、加工成型方便、弹性优良、耐温耐腐蚀等优点。基于NDT集成技术理论，采用先进的微电子技术、计算机技术、DSP技术和SMT工艺制造技术，设计了集超声、声阻抗、声谐振、接收等多种检测方法于一体的便携式复合材料与胶接质量综合检测设备。具有超声A B C扫描、声谐振、声脉冲、声扫频、机械阻抗等多种检测模式，以适应不同材料、不同结构部件的检测。通过多种检测方法得到的检测结果可以方便检测人员进行数据融合，综合分析，相互验证，从而得出更完整的评估结论。
功能信息
· 超声 A 扫描：超声检测广泛应用于金属、非金属、复合材料内部缺陷的检测。对于较厚的复合材料，例如多层金属胶接复合板，通常采用超声脉冲回波、脉冲穿透等方法检测工件内部的脱粘、空穴、孔隙、胶接质量不良等缺陷
· 扫频检测模式：采用电子扫频激励发射换能器，检测并处理显示返回信号的幅度变化，以此判别粘接质量。（无需耦合剂，扫频范围 20 k～80 KHz，可扩展到 5 MHz)
· RF 射频检测模式：采用连续波稳态激励，测量波幅和相位的变化，以便检测脱胶（无需耦合剂）
· 脉冲串检测模式：采用短脉冲激励发射换能器，选择最佳频率，使被检件产生最大的弯曲振动，当探头移动至粘接不良区上方时，接收到的信号幅度将大于粘接完好区上面时的信号幅度（无需耦合剂）
· 声阻抗分析（MIA）：换能器激励被检物体产生振动，通过反映被检测物体振动特性的机械阻抗反作用于换能器接收晶片，构成换能器的负载，当被测物体有缺陷或胶层质量变化时，其振动特性也将发生变化，通过测量这些变化就可以发现被测物体的不连续（无需耦合剂）
尺寸和重量：
尺寸：260×185×115mm 重量：2.8kg
电源：外接电源适配器：DC18V 4.7A ，内置
锂电池（14.8V 6.3AH）
工作环境：
工作温度：-25℃～+55℃
存储温度：－20℃～＋50℃
相对湿度：不超过85%
整机：
1、 频率范围： 扫频 20 k～80 kHz
2、 声阻抗分析(MIA) 2.5 k～10 kHz
3、 常规超声 0.5 M～16 MHz
4、 RF 模式 20 k～60 kHz
5、 脉冲串 20 k～60 kHz
6、 增益：超声 110 dB 步进 0.5/1/2/6 dB 声学检测 0～90 dB，步进 0.5 dB
7、 微处理器：32 位基于 ARM 内核的 CPU
8、 内存容量：64 MB
9、 存储容量： 1 G
10、参数存储： 520 组，1000 组（超声）
11、图片存储： 150 组，1000 组（超声）
12、显示屏：高亮度 6.4 寸的 TFT 液晶彩色显示屏，640*480 像素
超声检测：
1、 工作频率范围：1～5、0.5～15、3～16MHz三档
2、 阻尼: 高/中/低 三档
3、 增益调节：0～110dB，分 0.5/1/2/6dB 步进
4、 增益微调：-2～+2dB，共分 40 档，每档 0.1dB
5、 检波方式：全波、正半波、负半波、RF
6、 探测范围：3～10000mm（钢纵波）连续可调
7、 脉冲位移：-20.0～2000.0mm（钢纵波）
8、 探头零点：0～200us
9、 材料声速：1000～9999m/s
10、抑制：0～90％，线性抑制
11、垂直线性误差：≤ 3％
12、采样精度：10位AD
13、采样速率：400MHz
14、探伤灵敏度余量：≥ 60dB
15、DAC 曲线：最多能记录 10 个回波参考点，可改变 DAC 三线间距离，可修正回波参考点
16、闸门：a、b 两个独立报警闸门，a 闸门还可设定为跟踪闸门模式
17、测量点选择：可选择闸门内第一回波的前沿或峰值
18、回波评价：可选择显示声程，水平距离，垂直距离，回波幅度，dB 差值
19、存贮：可存储 1000 组数据和参数
