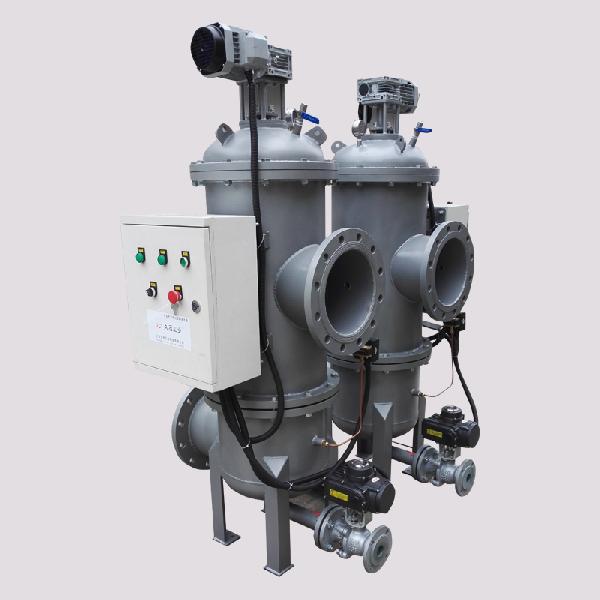

ABF系列多芯式反冲洗过滤器(简称ABF反冲洗过滤器)，是上海良耐公司自主知识产权的新一代自清洗过滤器，ABF过滤器内部集成多支缝隙型滤网，当滤网堵塞时，独特的反冲洗转臂将滤网逐组反冲洗。ABF过滤器作为高端自清洗过滤器，是专为将品质与极高可靠性作为重要考虑因素的客户设计，采用世界优质品质的关键部件（如滤网、减速电机、自清洗控制系统等）精心设计构成。
ABF过滤器具有区别普通网式自清洗过滤器的突出优势，过滤器过滤精度50-2000um采用极其坚固耐用的楔型滤元，表面缝隙精确，单机超大过滤面积，可低表面流速精细过滤，单机超大流量至8000m3/h，极高可靠性,可胜任较恶劣水质，如含油泥状杂质、软性粘性杂质，较高杂质含量，少量毛发及纤维类杂质。 ABF过滤器能够滤除各种水及低粘度液体（如海水、机加工冷却水）中的固体颗粒杂质，以满足系统运行及下道工艺对液体洁净度的要求，也可用于保护下游关键设备免于颗粒堵塞、磨损或结垢，提高关键设备运行效率与寿命。能够全自动在线连续过滤，降低了停机成本、维护成本和人力成本，是水及水性液体过滤的先进解决方案。
上海良耐拥有全系列的自动反冲洗过滤器，细分为：
ABF300、ABF400、ABF500、ABF600、ABF700、ABF800、ABF900、ABF1000共8个子系列分别适用于不同精度及不同流量的工况使用，满足客户的各种过滤需求。
工作原理

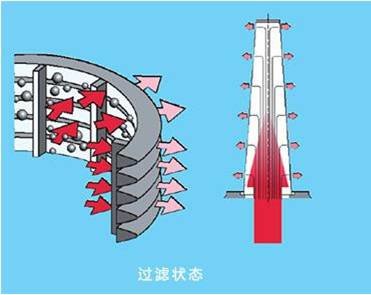

过滤过程
液体从过滤器进口流入，部分液体直接从滤元下端进入过滤器，另一部分从中间分流管中进入过滤器顶部后，再从滤网上端流入，液体从滤网上下开口同时流入，透过滤网内表面在出口汇集流出。颗粒杂质被拦截在滤网内表面，累积成滤饼，使进出口之间压差逐渐变大，表明滤饼达到一定厚度，此时滤网通量逐渐减小。

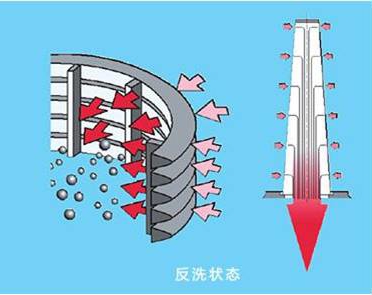

反冲洗过程
当达到设定压差或时间，自清洗动作启动，减速电机驱动反冲洗转臂对准一支或一组滤网，滤网上端被封住，下端连接到清洗吸嘴，打开反冲洗阀，将滤网与排污管接通，滤网外侧与排污口之间的压差驱使滤出清液反向流动冲洗滤网内表面滤饼，并排入排污管道。一支/组滤元反冲洗完毕后，关闭反冲洗阀，清洗转臂对准下一支/组滤网进行反冲洗。滤网被逐支/组反冲洗后，整个过程完成。
定位功能
减速电机驱动转轴上安装有定位盘及清洗转臂，定位盘上的每个定位孔分布与每根滤网完全对应，清洗转臂与其中一个定位孔对应，定位孔到达定位传感器感应通道时，定位传感器输出信号使电机停止转动，清洗转臂已对准一支滤元，反冲洗阀打开数秒后关闭，清洗完成，电机继续运转，下一个定位孔再次将定位传感器导通，电机停止后清洗下一支滤元。
技术特点与优势
■自动连续在线过滤，反冲洗时流量不间断，减少停机与维护成本 ■滤网过滤缝隙精确，高能反冲洗，高强度结构，使用寿命10年以上 ■脉冲式反冲，对准滤网后再打开排污阀反冲，反冲洗强度高、效果好、耗时短，节约用水 ■滤网两端同时进水，增大滤芯通量，水流自由涌动能延缓表面堵塞，避免在滤元一端堵死 ■紧凑型设计，单机即可实现超大流量过滤，明显节省安装空间与施工成本 ■高度集成，无需大量自动阀、连接件、密封件，可靠性高，运行成本低 ■自动控制系统高可靠性，界面直观易于操作，可按实际工况控制过滤器高能运行缝隙型高性能精密滤网
自动清洗控制系统
ABF过滤器自动清洗控制系统，集成压差清洗与定时清洗并行控制功能，可根据工况控制过滤器高能运行。如需要，经定制也可实现DCMF远程实时监控。压差清洗适用多数场合，是有效的清洗模式，压差反映的是滤元内表面滤饼的累积情况或滤元堵塞情况，当达到设定压差值时，即启动自清洗动作，建议清洗压差值为0.05MPa，可根据工况在0.01-0.1MPa范围内调节。定时清洗可以在0-24小时之间设置，如压差模式失效时，时间模式仍起作用，可以作为终端保护，清洗周期设定应接近过滤器压差清洗模式下的平均周期。自动控制系统压差发讯器有两种形式，压差开关和压差变送器，变送器可输出实时压差值，灵敏度与可靠性高，便于DCMF远程实时监控。
应用行业 ■ 适用领域：原水处理、水处理系统、制冷系统、钢铁、造纸、
采矿、石油化工、精密金属制造、市政设施等。.
■ 适用液体类型：地下水、海水、湖水、水库水、循环冷却水、冷冻水、喷淋水、热交换水、密封水、轴承冷却水、油井注水、工艺循环水、机加工冷却剂、清洗水等。
规格参数
型号
| ABF300/ ABF400 /ABF500/ ABF600/ABF700/ABF800 /ABF900/ABF1000
|
适用液体
| 水及低粘性液体(<40cps)，杂质量<300ppm
|
工作压差
| 出口与排污管道之间压差>0.15MPa
|
过滤精度
| 50-2000μm
|
标准设计压力等级
| 0.6MPa/1.0MPa/1.6MPa/2.0MPa，更高压力可以定制
|
设计温度
| 0-95℃
|
流量范围
| 15-8000m3/h
|
过滤面积
| 4970cm2-89530cm2
|
进出口连接标准
| 0.05MPa-0.07MPa
|
控制系统
| 压差与时间并行双控模式
|
压差发讯器
| 压差变送器或压差开关
|
电机减速机
| 120W，三相，380V,防护等级IP55；蜗轮蜗杆减速机
|
进出口尺寸
| 2"-24"
|
进出口连接标准
| 法兰，HG20592-2009(标准设计)，HG20615-2009(兼容ANSI B16.5)
|
滤元类型材质
| V型楔形网，材质304/316L/2205/钛
|
壳体接液材质
| 304/316L/CMF，特殊材质可定制（如904L,双相不锈钢）
|
内表面防腐涂层
| 环氧涂层，PA11（适用于碳钢或特殊防腐要求）
|
壳体密封材质
| NBR丁腈橡胶（标配）/VITON(FKM)氟橡胶
|
排污阀
| 气动不锈钢球阀或蝶阀，防护等级IP65
|
公用供给要求
| 0.4-0.6MPa洁净干燥压缩空气，380V AC,24V DC
|
