品简介
流砂过滤器是一种集絮凝、澄清、过滤和生物处理功能为一体的连续式运行处理设备,广泛应用于饮用水、工业用水、污水深度处理及中水回用处理领域。连续流砂过滤器(又称活性砂过滤器)采用升流式流动床过滤原理和单一均质滤料,过滤与洗砂同时进行,能够24小时连续自动运行,无需停机反冲洗,巧妙的提砂和洗砂结构代替了传统大功率反冲洗系统,能耗极低,无需维护,管理简便,可无人值守。
应用范围
(1)适用于微污染水的净化处理,可处理地表水及水质要求不高的用水(如冷却水);
(2)适用于工业用水、污水的深度处理和中水回用等处理领域,可设置在常规活性污泥法、延时曝气法、SBR系统、氧化沟系统、滴滤池系统、氧化塘系统的后端。
主要功能:
◆去除总悬浮颗粒物◆去除氨氮和硝态氮
◆投加药剂去除总磷◆去除浊度

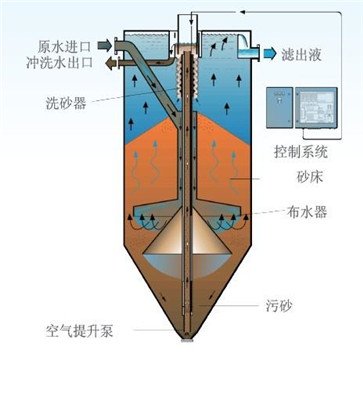

工作原理
流砂过滤器的运行可分为原水过滤和滤料清洗再生两个相对独立又同时进行的过程。二者在同个过滤器的不同位置完成,前者动力依靠高位差或泵的提升,而后者则通过压缩空气完成的。
当原水由高位槽自流或提升泵压入过滤器底部的配水环,经导流槽和锥形分配器均匀向上逐渐逆流经过滤床,原水中的杂质被不断截留、吸附,*终净水从过滤器顶部的溢堰流入净水池,完成过滤过程。
当过滤不断进行时,原水中的杂质也不断地被累积和截留在滤料表面,而滤污量**的是底部的滤料。设在过滤器高部的压缩空气提砂装置首先将此部分滤料通过特殊材质的洗砂管分批定量提送至顶部的三相(水、气和砂)分高器中,空气排放,水和砂再进入相连的洗砂器中清洗,洗砂水由单独的管道排放,洗干净的砂又重新散落分布到整个滤床表面,实现了滤料的清洗和循环流动的过程。
产品特点
1.结构紧凑:该设备集混凝反应、过滤、连续清洗于一体。简化了水处理工艺流程、占地面积小、结构篇简单、安装作灵活方便。降低了原水处理工艺多环节的能耗和人工管理费用,减轻了操作难度。 2.独特的洗净装器只需少量的清洗水就能达到完全的滤料洗净效果。 3.连续自清洗过滤:过滤介质自动循环,连续清洗,无需停机进行反冲洗。 4.降低原水的悬浮物(SS)含量:配合微絮凝装置,进水**Ss≤mg/L的各种工业用水、城市生活污水、工业用水作为回用水,去除率≥90% 5.运行费用低,动力消耗只有原水泵和空压机。无任何反冲洗设备和构筑物如风机、阀门、冲洗泵,反中洗水池 6.特殊锥形砂子分布器使滤床中的沙子均匀下降,不会出现滤层堵塞现象,使滤料始保持干净状态,提高了过滤效率
7,无需初级过滤 ,能承受高浓度进水。
技术参数
型号 | 过滤面积(㎡) | 设备直径(mm) | 设备高(mm) | 处理量(m3/h) | 配套空气量(L/min) |
CXGL-10 | 1.0
| 1200 | 4340 | 6-10 | 50 |
CXGL-20 | 2.0
| 1600 | 5000 | 12-20 | 100 |
CXGL-30 | 3.0 | 2000 | 5400 | 18-30 | 120 |
CXGL-40 | 4.0 | 2260 | 5760 | 24-40 | 150 |
CXGL-55 | 5.5 | 2600 | 6110 | 33-55 | 180 |
CXGL-60 | 6.0 | 2800 | 6650 | 40-60 | 200 |
