卧式气旋筛（卧式气流筛）产品介绍：
该机适合80-530目有网各种粉状物料筛选分级，其筛分效率高、产量大、自动进料排料、连续作业、无污染，使以往用各种
振动筛难以进行高细度精密筛分作业成为易事。经过对120-180目轻钙、300目重钙、400目活性钙、300目山楂粉、320-500目锌粉、500目氧化铁黑、氧化铁红、120-160目中药粉、180-270目石英粉等物料的筛分使用，测得每平方米筛网面积每小时产量均在一吨左右，同时测得筛分效率在95%以上，空气含尘量低于10mg/m3。占地面积小、密封性好、无机械振动、无粉尘、筛分效率高的卧式气旋筛、气流筛。

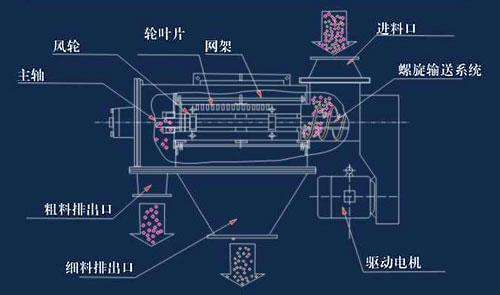

卧式气旋筛（卧式气流筛）工作原理： 卧式气旋筛的筛网为圆筒状，置于机体内，物料通过螺旋输送系统后，和气流混合、雾化进入网筒内；通过网筒内风轮叶片使物料同时受离心力和旋风推进力，从而迫使物料喷射过网，由细料排出口排出，不能过网的物料沿筒壁从粗料排出口排出。卧式气旋筛特点： 1、整机体积小、重量轻、平稳无振动、无噪音、密闭性能好、无粉尘、效率高。 2、壳体结构新颖，安装简单，控制方便。 3、可单机或多机配套使用，长时间连续运行，安全可靠。 4、筛网受旋风的冲刷，可自动清网。 5、对结块物料有再破碎功能。 6、新式外球面轴承，延长使用寿命。 7、该机可同气力输送系统配套，直接串入风路，节约资源。 8、新式设计；气体保护系统能将净化后空气输至设备两端，能有效地降低设备在运转过程中所产生温度；对轴承形成气体隔离层，从而杜绝粉尘的进入，有效地延长轴承使用寿命，减少保养频率、提高工作效率。 9、可特殊设计；网筒自转系统，满足特别需求。
卧式气旋筛用途： 用于冶金、矿业、制药、食品、化工、金属粉末及非金属等行业。 卧式气旋筛技术参数：
型号
| 材质
| 适用
|
HWQ18-85
| Q235A
| 500 目以下筛分
|
SUS304
|
HWQ 30-85
| Q235A
| 500目以下筛分
|
SUS304
|
HWQ50-100
| Q235A
| 500目以下筛分
|
SUS304
|

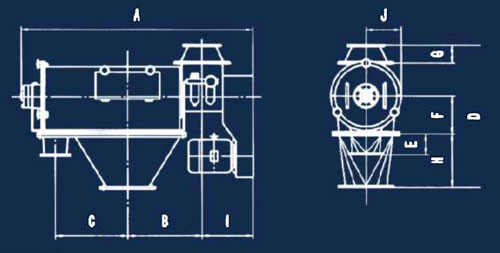

| 型号 | A | B | C | D | E | F | G | H | I | J |
| HWQ18-65 | 1430 | 460 | 420 | 900 | 135 | 230 | 130 | 330 | 340 | 210 |
| HWQ30-100 | 1845 | 655 | 605 | 1110 | 320 | 285 | 205 | 350 | 380 | 290 |
| HWQ50-130 | 2230 | 870 | 790 | 1775 | 280 | 515 | 150 | 660 | 400 | 485 |

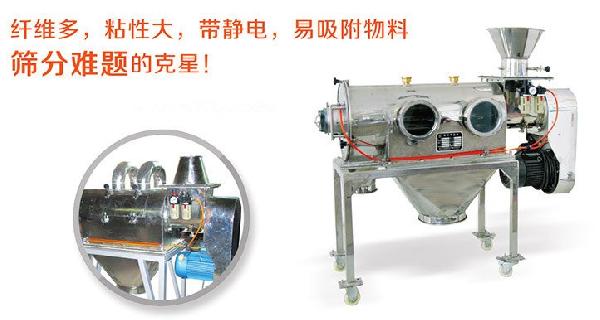

卧式气旋筛相关图片：
安装和调整: 安装： 本机既可安装在专用地基上，由预埋螺栓固定；也可放置在硬化的地平面上，不加固定。筛机运输时，其底座与筛体之间由四条螺栓紧固为一体，安装到位后，开机之前务必将螺栓全部拆掉。调试： 1、主机风轮转向为逆时针回转，切忌转向错误。 2、风机转向按箭头标示。 3、排料绞龙转向按箭头标示方向。 4、待各机转向按标示无误后，先启动引风机，约几秒钟后，启动气流筛，检查各处连接部位是否漏气（包括内漏气）、机器有无特殊响声（如撞击声）。运转正常后，将绞龙出口用布袋包好，人工向主机加料口加入少许物料，一般以20-50公斤为宜，加料时间控制在1-2分钟，加料要均匀、连续，物料进完之后，全部停机观察，待筛机停稳后，打开检视门，观察物料过网情况，是否粘网，渣中含粉数量等，若一切满意，关好检视门，正式启动筛分系统，加料量由大到小，**不超过25公斤/分。需要注意的是：气流筛停稳前，严禁打开外壳上的检视门。使用与维护:使用： 筛网安装要正确，本机筛网成圆筒状安装，筛网的上、下端分别由钢丝绳固定。筛网接头处用810粘合剂搭接粘合，搭接宽度约30-50毫米。固定两端钢丝绳时，边紧固边调正筛网，使筛网不扭曲、不打邹、均匀张紧。有网试筛时，先将进料量调小，逐渐加大进料量。 ·气流筛粉机组操作启动顺序：引风机→气流筛→排料绞龙。 ·停机顺序为：气流筛→引风机→排料绞龙。 ·布袋
除尘器的收尘布袋应及时抖动，一般每小时拍打或抖动一次。维护： ·操作人员要按产品说明书的要求，正确使用设备，作好设备的清洁、润滑、紧固和防腐蚀等日常维护工作，使设备经常保持内外清洁、性能良好、安全可靠的状态。 ·电器控制箱要保持清洁，严防粉尘落入控制箱，造成电器原件失灵或短路。 ·主机、电机和风机每年要检修一次，加入少量润滑油，清除电机内粉尘。 ·激振器每年必须维修一至二次，每次维修要加润滑油，连接螺栓要紧固。 ·筛网更换要遵照操作部分**条的要求，保证均匀张紧，固定两端钢丝绳时边紧固边调整筛网。
关于售后
由本司发出的产品均检验合格后发出，亲收到货物后请检查设备是否完好无损，如发现设备破损现象请拒收，并及时与客服取得联系所售产品质保期一年,终身售后服务，**时间到位。质保期内：电机、框体、振动体、底座、防尘盖免费维修，不能维修的免费调换。联系我们
