一,用途
BS型标准分样筛适用于普通磨料粒度组成检查
和超硬材料市场分级及粒度检查,亦广泛用于地质、化
工、水泥、医药、国防等部门科研生产实验室,对物料
进行筛分检测。

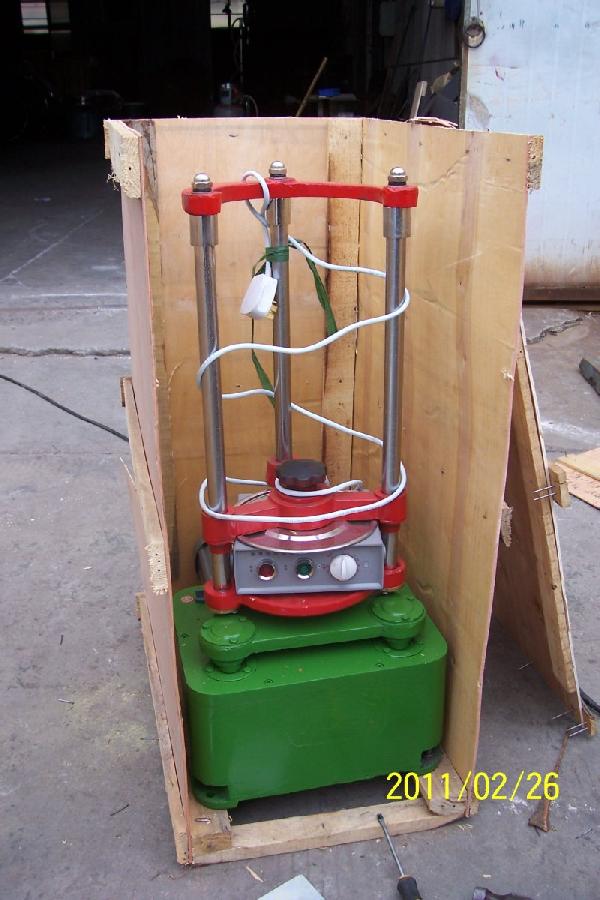

二.主要结构:
机结构主要有机座、上盖、回转结构、震击机构,夹紧
机械与套筛组成,具有体积小,重量轻,外型美观,装配
自动停车装置,结构先进,性能良好,转幅度大,震击力
强,筛选效果好,使用装夹套筛方便灵活等优点。
三,技术参数:
1.筛具**直径:200MM。
2.筛层叠高:400MM。
3.回转半径:12.5MM.
4.筛摇动次数:273次/分.
5.震击次数:147次/分.
6.上下震幅行程:38MM.
7.定时范围:0-60分钟.
8.电机功率:0.37KW.
9.电压:380V.
10.转速:2800转/分.
四:工作原理:
本机由电动机通过传动轴,蜗轮带动摆动架上的主偏心轴旋转,从而又连带动其他两个付偏心轴回转,使整个筛组的摆动得到半径,也等于偏心距的平面园周摆动。
同时由同一台电动机带动另一对蜗轮付通过凸轮、顶杆装有筛组的摆动架,周期地顶起靠自重落在机座的砧座上,使摆动架得到平面园周摇动的同时进行震击。
