铜及其合金具有优良的导电、导热性能耐腐蚀性能和良好的加工成形性能。因而获得广泛的应用。铜及其合金通常可分为四大类：紫铜、黄铜、青铜和白铜。
紫铜是含铜量不低于99.5%的纯铜。根据含氧量不同可分为纯铜和无氧铜。紫铜表面可能形成Cu20和Cu0两种氧化物。室温下铜表面为Cu20所覆盖：高温下的氧化皮分为两层，外层为Cu0，内层为Cu20。纯铜不能在含氢的还原性气氛中纤焊。
黄铜是指铜锌合金它比紫铜具有高得多的强度、硬度和耐腐蚀能力，并保持一定的韧性。性能和高耐腐蚀性能。
钎焊以前，在铜表面生成的氧化膜能够容易地被磨掉，在需要大面积钎焊的地方，推荐使用5%~15%(体积分数)的硫酸溶液清洗，工作效率会大大提高。
(1)无氧、高导电铜和脱氧铜，容易采用炉中钎焊或焊炬方法钎焊。在高温下，有氧铜对于氧的迁移或氢脆是敏感的，甚至是两者兼而有之，因此有氧铜应在惰性气体、氮气或真空气氛下的炉中钎焊来完成。
火焰钎焊应该采用中性或微氧化焰，铜磷或银铜磷钎料在铜上有自钎剂作用。然而在大的组件中钎剂是有作用的，大件钎焊时间延长，会引起额外的氧化。由于腐蚀侵蚀的危险，使用的含磷钎料的钎焊接头不能长期暴露在高温的水中和含硫的气氛中。
如果使用铜锌钎料，注意操作不能过热，在接头中锌的蒸发会引起砂眼，当采用火焰钎焊时，氧化焰将减少锌的蒸发，可以使用AWS轩剂FB3–D、FB3–1和FB3–J. RBCuZn型钎料的耐蚀性能不如铜。
(2)特殊铜合金，含有少量银、铅、碲、硒或硫(质量分数一般不超过1%)的铜容易被自钎剂钎料BCuP钎焊。如果使用钎剂会改善润湿性。高强度的镀铜合金(铍的质量分数为2%)能够在炉中针焊并同时在788℃时进行固溶处理，在稍低的温度(760℃)下针料凝固，然后组件在水中淬火，在343~361℃进行时效处理，银铜共品料BAg72Cu一般与AWS中FB3-A和FB3-E钎剂配合使用。
另一个快速加热(要求低于1min)的方法是在低于固溶退火温度以下进行固溶退火材料的钎焊。钎焊后不做重新退火的时效感应钎焊可以达到充分快速地加热。
锆铜和铬铜在482℃时效，随后在899-1010℃温度下固溶退火并冷加工。使用含银钎料和含氟化物的钎剂钎焊，最好安排在固溶退火和冷加工之后，在时效硬化之前进行。在这个工艺之后，母材的热处理特性低于正常值。
(3)铜锌合金(黄铜)，所有的黄铜都可以用BAg和BCuP钎料钎焊，较高熔点的黄铜低锌)也能够使用 RBCuZn钎料钎焊。AWS的EB3-A、FB3-C和FB3-E型针剂与BAg和BCuP轩料配套使用;AWS的FB3-D和FB3-J型轩剂与 RECuZn钎料配套使用。
即使在保护气氛中，也可以使用针剂以改善钎料的润湿，钎剂还能用于减少锌的蒸发。当加热到400℃以上时，黄铜表面的锌会大量蒸发损失，这种损失可以通过在炉中钎焊过程将钎剂涂抹在件表面，或在火焰钎焊中使用氧化焰来减少。黄铜也受到裂纹的影响，因此要仔细、均匀地加热。尖角和引起应力集中的截面变化和产生热应力的现象都应该避免。逐步提高工件的加热温度是行之有效的办法。
(4)铜锡合金(磷青铜)铜锡合金在应力条件下易发生裂纹。根据经验，应在钎焊之前释放应力或对部件退火，使用缓慢的加热速度防止热冲击，当锡的含量比较高或有相当多的铅添加剂时，在钎焊过程中需要采用钎剂做充分的防护，所有的磷青铜可以使用BAg和BCuP钎料轩焊低锡的磷青铜也能通过 RBCuZn轩料进行钎焊。
磷青铜有时也采用金属粉块形式，在针焊以前，这些粉块需要使用水基或油基胶状石墨悬浮液涂刷表面进行预处理，然后在低温下烘培、请洗，并且脱脂。这个程序可封住小孔，以便实行钎焊。
(5)铜铝合金(铝青铜)可以使用含银料和AWS中FB3-D、FB31、FB3-J型纤剂，在钎焊温度下，Al含量大于8%的铜合金，由于难熔铝氧化物的形成，会带来钎焊的困难。然而，这个问题可以通过在待钎焊的表面电镀一层0.013mm的铜来解决。炉中钎焊非电镀表面，针剂也可以与保护气氛同时使用。
(6)铜硅合金(硅青铜)，硅合金应被清洁，在钎焊之前电镀铜或涂上一层钎剂以防止形成难熔的氧化硅。推荐采用机械方式清理。如前所述，对于轻的氧化程度，铜硅合金可被酸洗，一般使用含硅钎料和AWS中FB3-AFB3-C和FB3-E型钎剂。硅青铜易受到针料的晶间渗入，在应力下造成热脆性，在针焊之前应释放应力，钎焊温度应在760℃以下。
(7)铜镍合金一般采用BAg钎料钎焊。在使用BCuP类针料之前必须就性能和微观结构对母材做出充分评价，在钎焊过程中有可能形成脆的磷化镍。母材必须不含硫和铅，这些元素在钎焊循环中会引起裂纹。可以使用标准溶解剂和碱性脱脂程序。氧化物可以通过砂布清除或5%(体积分数)的硫酸热溶液中酸洗，然后立即进行彻底的清水冲洗，AWS中FB3-A,FB3-C和FB3-E型钎剂适合于大多数应用。
在应力条件下，铜镍合金对熔化的钎料所引起的晶间渗入很敏感，为防止裂纹，在钎焊之前应释放应力，在钎焊过程中不应引入应力。
(8)铜镍锌合金(镍银)，铜镍-锌合金可以容易地采用钎焊黄铜的工艺来钎焊，当使用RBCuZn钎料时，因为钎焊温度相对高，需要仔细操作，这些合金易受到针料的晶间渗入，除非它们在钎焊以前释放应力。这些合金热传导性不高，趋向于局部过热。建议缓慢和均匀加热，使用充分多的针剂以防止氧化。

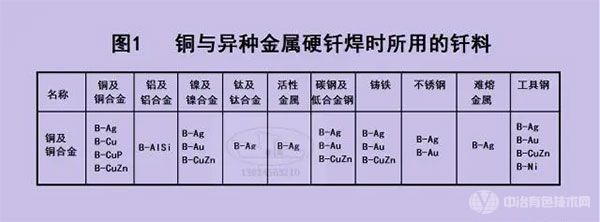

铜与异种金属硬钎焊是所用的钎料见图1。
(9)异种金属不同的铜合金的连接也可以容易地进行钎焊。铜合金在与钢奥氏体不锈钢或镍钎焊时，也可以使用BAg钎料。铜合金与铝、镁合金的钎焊是困难的。在这些场合下，两种母材的热膨胀系数有很大的差别，令人满意的钎焊接头的设计和产品是极其困难的。市面上有售的万能铜铝焊丝是一种强度很低的焊材!
1607
0
分享 0
举报 0
收藏 0
反对 0
点赞 0
中冶有色技术平台
