本实用新型公开了一种激光散斑轮胎无损检测仪,该检测仪是在设有真空装置的检测室内,通过检测头运动机构连接有一个可垂直、水平及旋转运动的激光散斑检测头;在检测头的下方,是用于承载及定位轮胎的轮胎自动定位装置;在检测室侧壁上,有可开闭的门。该检测仪主要应用于检测轮胎产品内部缺陷,特别适用于钢丝子午线轮胎的检测,可应用在其他领域如航天行业的质量检测中,还可应用于生产线连续作业。该激光散斑轮胎无损检测仪结构简单、无需庞大的防震装置、无需大量耗材,自动上(下)胎装置实用简洁,检测成本低,检测结果实时显示,全场非接触无损,可对轮胎任何部位进行检测、自动识别缺陷的位置和大小,检测轮胎效率高。
在实际生产过程中,除了目测焊接表面缺陷与成型缺陷外,通常还需要采用无损检测技术来检测焊接缺陷,因此一种有效的焊接缺陷无损检测方法具有重要的现实意义。目前国内外对于焊接缺陷的无损检测存在很多的不足和缺点,为了克服现有焊接缺陷检测技术的不足,本发明公开了一种点结构光及磁光成像双传感焊缝成形及缺陷无损检测方法和装置,提供一种检测精度高、运行可靠、简单易用、无污染的焊接缺陷无损检测。本发明采用点结构光传感器对焊缝的位置进行标定,调节传感器移动的方向,保证焊缝中心线垂直于磁力线且在磁光传感器检测窗口的中心位置可以实现简单的曲线焊缝检测;同时取合适的提力度获得更清晰的磁光图像,实现磁光图像修正。
本发明公开了一种阻隔材料定型包装盒及其无损伤检测其内空气参数的方法,包括在其内封装有物品的密闭盒体,所述盒体是由不透气、不透水的透明材料制成;所述盒体内设有一个或一个以上空气感应检测点,所述空气感应检测点,用以通过该检测点的所呈现出的颜色,来显示盒体内的空气成分的含量高低。需要对密封后的包装盒的空气成分的含量高低检测时,只需通过人工视觉或通过仪器对包装盒内的空气感应检测点进行观察,根据该检测点的所呈现出的颜色,来判定空气成分含量的高低,从而实现对包装体内储存环境的无损伤检测。从而在不破坏包装的情况下,依据密封的包装盒内的空气成分的变化,就可以判断包装体内食物等物品的质量情况。
本申请涉及一种无损检测系统以及方法。无损检测系统包括:声发射检测装置,用于对被测目标进行声学检测,并根据声学检测结果确定被测目标的损伤区域。电学层析成像检测装置,用于对损伤区域内的被测目标进行电学检测,并根据电学检测结果重构损伤区域内的被测目标的电特性参数分布,且根据电特性参数分布确定损伤区域内的被测目标的损伤情况。该损检测系统能够对被测目标进行低成本、高速度、高精度的无损检测。

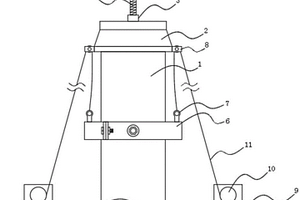

本实用新型公开了一种栈道桩基无损检测装置,包括待测的栈道桩基、固定罩、检测机构和牵引绳,栈道桩基的顶端放置有固定罩,固定罩顶端的中部设置有卸料块,卸料块的中部插接有第一螺纹柱,栈道桩基上套接有检测机构,检测机构的顶部对称焊接有两个吊环,固定罩的底端对称安装有两个换向轮,栈道桩基的两侧均放置有底座,底座上安装有绞盘,绞盘内设置有牵引绳,检测机构包括第一环体和通孔,第一环体的一侧通过固定螺栓安装有第二环体,第一环体和第二环体上焊接有若干个加强柱,加强柱的中部插接有第二螺纹柱,本实用新型结构新颖,构思巧妙,便于对栈道桩基进行无损检测,且检测方便,同时可用于不同直径的栈道桩基检测使用,有利于使用。
本发明公开了一种管道无损检测用旋转装置,包括底座,所述底座内壁的底部固定连接有第一电机,所述第一电机的输出轴固定连接有凸盘,所述凸盘的左侧传动连接有传动齿轮,且传动齿轮的轴心处转动连接有转动轴,转动轴的底端与底座内壁的底部转动连接,转动轴的顶端贯穿底座且延伸至底座的外部,转动轴位于底座外部的一端固定连接有转动盘,本发明涉及管道无损检测用设备技术领域。该管道无损检测用旋转装置,能够对不同管道进行固定,提高了装置的实用性,能够广泛应用,固定的过程提供一定的缓冲作用,防止由于工作人员操作不当,对管道造成损坏,使管道间接性转动,便于工作人员检测,提高检测质量。

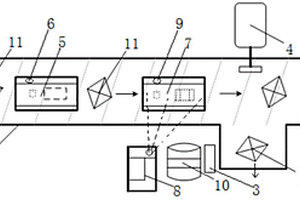

本发明公开了一种基于X射线成像的跨境消费品无损检测系统,主要涉及无损检测领域。包括机体,机体上设有第一通道、第二通道,第一通道、第二通道内皆设有检测模块,检测模块信号连接有处理模块,机体上设有第一机架,第一机架上设有第一输送带,第一机架的底部设有第一支撑架,第一支撑架上设有第二机架,第二机架上设有第二输送带,第二输送带穿过第二通道,第一机架的末端设有第一载物板,第一载物板的底部设有第二支撑架,第二支撑架与第二输送带对应的位置设有第二载物板。本发明的有益效果在于:它可以较好地应对检测中心骤增的检测任务,并且这些系统在平时的检测中不会造成人力物力的浪费。

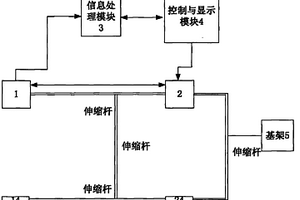

本发明提供一种基于比较法的超声无损检测水果成熟度的方法与系统,所述方法包括以下步骤:对水果进行训练学习,通过训练学习的结果对水果的成熟度进行等级划分,并以此建立起水果的成熟度模型和目标水果的最佳测量频率;对目标水果进行实测,采集其衰减率和传输速度两个特征值;把目标水果与训练学习所得到的水果模型进行比较,得出成熟程度。所述系统包括水果探测模块、声程测量模块、信息处理模块、控制与显示模块;控制与显示模块与信息处理模块、声程测量模块相连接,信息处理模块与水果探测模块相连接,同时水果探测模块与声程测量模块相连接。本发明能实现无损检测,无需人工判断,且具有实现简单、容易操作、适用范围广的优点。
本发明公开了一种锂电池全自动X‑RAY无损检测装置,属于锂电池检测技术领域,包括第一移动导轨、设置在所述第一移动导轨一侧的第一无损检测器、沿着所述第一移动导轨的移动方向间隔设置在第一移动导轨上的若干电池夹持组件,所述电池夹持组件包括底座、设置在所述底座上的两组可收缩支架、设置在两组可收缩支架之间的至少两组电池定位框、用于控制所述可收缩支架收缩的收缩控制组件,收缩控制组件动作用于将可收缩支架展开,使各电池定位框连通叠片电池相互错开,所述第二无损检测器对第二移动导轨上的叠片电池进行检测。本发明装置可以有效提高锂电池的无损检测效率,保证生产的顺利进行。
本发明公开了一种多功能的金属件无损检测设备,包括基座,所述基座左侧端面固定连接有下固定杆,所述基座内设有第一传动腔,所述基座右侧上下对称设有喷涂机构,下侧所述喷涂机构与所述基座右侧端面固定连接,两个所述喷涂机构右侧端面固定连接有的连接块;本发明结构简单,操作便捷,实现了对制动盘上下表面平面度的无损检测,可以快速的对制动盘重要尺寸平面度的合格情况完成测量,解决了因不合格产品出现导致的批量产品报废的问题,避免了原材料的浪费,在完成对制动盘平面度无损检测的同时,还能自动对制动盘上下表面喷涂防锈油,减少制动盘在储存及物流运输过程中因表面生锈造成的损失,极大的节约了生产成本。
本发明提供了一种导弹外壳无损检测系统,包括:发射天线,用于向被测导弹发送毫米波发射信号;接收天线,用于接收从被测导弹返回的回波信号;毫米波收发模块,用于生成发送给被测导弹的毫米波发射信号并接收和处理来自接收天线的回波信号;扫描装置,用于固定并移动毫米波收发模块、发射天线和接收天线;数据采集和处理模块,用于采集和处理从毫米波收发模块输出的回波信号以生成被测导弹的三维图像;以及图像显示单元,用于显示由数据采集和处理模块生成的三维图像。此外,本发明还提供了使用上述导弹外壳无损检测系统进行的导弹外壳无损检测方法。本发明的技术方案具有结构简单、分辨率高、成像时间短、视场较大等优势。
本实用新型涉及无损检测技术领域,尤其为一种便于转移有损材料的无损检测设备,包括底座、检测机和贴标机,所述底座的上端右侧固定连接有检测机,所述底座的中间后端固定连接有支撑板,所述支撑板的前端转动连接有螺纹杆,所述螺纹杆的外侧螺旋连接有固定管,所述固定管的前端固定连接有推板,所述底座的前端固定连接有放置板,所述底座的上端左侧固定连接有贴标机,所述贴标机的内侧上方转动连接有转动杆,本实用新型中,通过设置的螺纹杆、固定管和推板,利用螺纹杆的转动使固定管能够带动推板向前移动,进而利用推板将有损材料推送至放置板上,便于对有损材料和无损材料进行区分放置,降低人工筛选的时间,提升检测效率。
本实用新型公开了一种用于钢结构无损试验的检测装置,包括底板、承载板、气缸、伸缩杆、按钮、工作板、立板、电机、连接轴、转动板、固定板、滑轨、连接杆、滑块、螺纹杆、螺纹块、支撑块和检测模块。与现有技术对比,本实用新型具备以下有益效果:该用于钢结构无损试验的检测装置,通过滑块和固定板的配合对被检测物体进行夹紧提高被检测物体的定位精度,保证被检测物体能进行稳定的检测,同时在承载板的两侧设置立板和电机,能通过驱动电机带动转动板转动,方便对被检测物体进行多方位检测,保证检测的精度,降低操作人员的劳动强度,通过工作板,能够进一步使得钢结构的夹紧能够更加方便快捷,提高配合的紧凑性,同时设置的检测模块为可转动结构,使得钢结构检测更加全面。
本发明涉及隧道检测的技术领域,尤其是涉及一种隧道锚杆锚固质量无损检测装置及方法,其隧道锚杆锚固质量无损检测方法包括:定位待检测锚杆标识,根据所述待检测锚杆标识生成锚杆检测指令;获取所述待检测锚杆标识获取锚杆反射波速,根据所述反射波长计算锚杆长度数据;根据所述锚杆长度数据和锚杆反射波速计算锚杆锚固密实值,并根据所述锚杆锚固密实值获取锚固缺陷数据;将所述锚杆锚固密实值和所述锚固缺陷数据生成锚杆锚固检测报告,并将所述锚杆锚固检测报告发送至对应的客户端。本申请具有便于施工人员在施工的过程中检测锚杆锚固的质量的效果。
本发明属于压力管道检测领域,尤其是一种锅炉压力管道的无损检测方法,针对现有的锅炉压力管道检测方法大多不能够实现真正的无损检测,在检测过程中容易对锅炉压力管道造成损伤,从而影响其使用质量,而且检测结果并不精确的问题,现提出如下方案,其包括以下步骤:S1:将锅炉压力管道进行夹持;S2:利用扫描装置对锅炉压力管道进行多次扫描,然后将扫描数据传输至成像装置;S3:利用成像装置根据扫描数据进行成像,并将形成的图像进行编号,同时进行存储,本发明能够实现真正的无损检测,在检测过程中不对锅炉压力管道造成损伤,从而避免影响其使用质量,且能够保证检测结果精确。
本实用新型公开了一种无损检测台,其包括底座和中央控制装置,中央控制装置设置在底座上端的一侧,底座上端的中心位置开有检测管槽,待检测管放置在检测管槽内,检测管槽内壁均匀设有多个动力辊,底座上设有滑动杆,滑动杆的两个垂直面的下端均连接滑动装置,滑动装置在导轨上滑动,滑动杆的水平面上设有放置超声波探伤装置的超声波探伤装置槽。本实用新型的有益效果有:滑动杆通过滑动装置在导轨上移动,探伤装置放置在探伤装置槽,探头穿过探头孔对放置在下方的待检测管进行无损检测;检测管槽内设有多个动力辊,无损检测时动力辊带动待检测管不停旋转,探头的不断滑动结合待检测管的不断转动,使得整个无损检测过程智能,自动。
本申请实施例公开了一种输电线路无损检测机器人。该输电线路无损检测机器人包括:安装平台、线路攀爬机构、线路行走机构和X射线无损探伤检测机构,其中,线路攀爬机构可以将输电线路无损检测机器人提升到检测高度,并利用线路行走机构使输电线路无损检测机器人在输电线路上行走,到达检测位置后,由X射线无损探伤检测机构对输电线路进行检测。基于此,本申请提供的输电线路无损检测机器人能够自动攀爬行走至检测位置对输电线路进行检测,无需人工携带设备进行攀爬,同时,也无需为了人员人身安全进行停电检测,实现带电检测。
本实用新型公开了一种钢结构无损探伤检测装置,属于无损检测领域,包括检测箱,所述检测箱的底部固定连接有支撑底座,且检测箱侧面的底部固定连接有支撑板,所述支撑板的正面活动套接有传动轴,所述传动轴的端部固定连接有传动电机,且传动轴的外部固定套接有传动轮,传动电机的底部通过承重板与支撑板的背面固定连接,传动轮的外部活动套装有传送带;该钢结构无损探伤检测装置,通过设置放置板、固定弹簧、固定块、橡胶垫和固定杆,可以在钢结构无损探伤检测的过程中,便于根据无损检测仪的尺寸大小对其进行调节固定,使得该检测装置能够适用于不同尺寸大小无损检测仪,从而提高了该检测装置的实用性。
本发明提供了一种飞机无损检测系统,包括:发射天线,用于向被测飞机发送毫米波发射信号;接收天线,用于接收从被测飞机返回的回波信号;毫米波收发模块,用于生成发送给被测飞机的毫米波发射信号并接收和处理来自接收天线的回波信号;扫描装置,用于固定并移动毫米波收发模块、发射天线和接收天线;数据采集和处理模块,用于采集和处理从毫米波收发模块输出的回波信号以生成被测飞机的三维图像;以及图像显示单元,用于显示由数据采集和处理模块生成的三维图像。此外,本发明还提供了使用上述飞机无损检测系统进行的飞机无损检测方法。本发明的技术方案具有结构简单、分辨率高、成像时间短、视场较大等优势。
本实用新型公开了一种电路板的无损检测装置,涉及无损检测仪设备技术领域,包括无损检测装置主体和检测仓,所述无损检测装置主体的顶部固定连接有检测仓,所述检测仓的内部固定连接有固定杆,所述检测仓的内部固定安装有电机保护壳,本实用新型有益增效:设置有第一固定组件和第二固定组件,实现了只通过一个电机的方式可实现蜗杆同步下滑直至将电路板固定,减少了电力资源浪费,节省了成本,设置有压力传感器和固定台,实现了当压力传感器感应到固定电路板的力消失时,即说明已经完成检测,电动伸缩杆的输出端会推动固定台延着滑轨运动,方便工作人员进行拿取与更换放置未检测的电路板,整体装置简单易操作,提高了整体的电路板无损检测效率。
本实用新型提供一种基于眼血管血液拉曼散射的无损血糖检测仪,包括依次相连的血管寻的模块、激光聚焦投射模块和信号检测分析模块;所述血管寻的模块用于寻找并选定结膜或巩膜表面上的血管,并定位血管坐标;所述激光聚焦投射模块用于根据所定位的血管坐标将激光聚焦投射到所选定血管中的血液上;所述信号检测分析模块用于采集激光照射所选定血管中的血液产生的散射光,并根据检测到的散射光的拉曼散射光谱分析并显示出血糖值。本实用新型的基于眼血管血液拉曼散射的无损血糖检测仪无须对病人取血,亦不需任何试纸等耗材,在对人体无损情况下自动智能快速对血糖进行直接实时检测和显示;且可按需要多次反复进行,利于对血糖的监测。
本申请提供了一种无损检测机器人,包括:环形架;检测机构,用于检测柱状体;旋转机构,设于所述环形架上且用于驱动所述检测机构绕所述柱状体转动,所述检测机构固定于所述旋转机构的运动端;以及爬行机构,设于所述环形架上,且用于驱动所述旋转机构和所述检测机构沿所述柱状体的轴向爬行。本申请提供的无损检测机器人,可以代替人工进行高空危险作业,从而把人从危险、恶劣、繁重的劳动环境中解脱出来,改善工人的工作环境,另一方面,无损检测机器人的使用将大大降低检测成本,提高劳动生产率。
本实用新型公开了一种编码布,用于对焊缝进行辅助无损检测,所述编码布具有若干检测区域,所有所述检测区域依次沿横向和纵向排列并布满所述编码布,每一所述检测区域具有一电子标签,每一所述电子标签包含其位置信息及对应的独立编码信息;本实用新型的编码布能够对焊缝进行辅助无损检测,有效降低焊缝缺陷的漏检率和提升复检速度,并在发现缺陷时迅速定位缺陷位置,从而有效提高检测的准确性和可靠性;本实用新型还公开了一种具有上述编码布的用于焊缝的无损检测装置。
本发明提供了一种基于微电容的曳引钢带无损检测装置,包括测量待测曳引钢带电容值的微电容测量采集电路,所述微电容测量采集电路包括以待测曳引钢带为介电质的电极板组件和电容采集电路,所述电容采集电路包括电容数字转换芯片和单片机,所述单片机通过所述电容数字转换芯片与所述电极板组件连接,所述电容数字转换芯片读取所述电极板组件的待测曳引钢带电容值,并将该待测曳引钢带电容值发送给所述单片机,所述单片机将待测曳引钢带电容值与正常曳引钢带电容值进行比较,通过电容的变化量和变化趋势来判断待测曳引钢带是否出现损伤。本发明还提供了一种基于微电容的曳引钢带无损检测方法。本发明的有益效果是:实现了曳引钢带的无损检测。
本实用新型公开了一种水库大坝无损检测设备,包括装置本体,装置本体的底部安装有无损检测仪,装置本体的下方设有安装环,安装环底部转动连接有转环,安装环底部一侧转动连接有竖轴,竖轴的外壁固定套接有传动齿轮,转环外壁沿其圆周方向焊接有环形齿条,检测时,装置本体位置不断移动并通过无损检测仪对堤坝进行检测,当检测到损伤处时,启动电动伸缩杆,电动伸缩杆驱动端带动驱动杆向下移动进而使得标记机构向下移动,启动第一电机,第一电机输出轴转动带动竖轴转动进而带动传动齿轮转动,使得转环转动,即可使得转环呈圆周运动,对损伤处进行标记,便于对损伤处进行标记,便于后续对损伤处进行修复,提高了检测效率。
本发明公开一种基于超宽带的物体内部信息无损检测系统及方法,系统包括数据处理模块、发射控制模块、旋转台控制模块、存储模块、超宽带接收模块、超宽带发射模块、显示模块、输入模块与可升降旋转台;所述超宽带接收模块、存储模块、控制模块、显示模块和输入模块分别与数据处理模块连接;超宽带发射模块与发射控制模块连接;可升降旋转台与旋转台控制模块连接。检测方法采用超宽带冲激脉冲检测的方式,利用超宽带天线阵列测得被测物体的位置,根据所接收的超宽带冲激脉冲的直达波和反射波信号检测所需检测目标物体内部的多种信息。本发明系统较简单,成本较低,操作方便、安全且检测过程无辐射污染;抗干扰性好,检测速度快,检测精确度高。
本发明涉及一种PCB背钻无损检测方法,通过在PCB制作单元旁设计背钻检测模块,所述背钻检测模块包括第一检测孔至第四检测孔、背钻孔,以及自上而下依次设置的Top层、精度检测层、钻穿层、不可钻穿层和Bottom层,通过第一检测孔至第四检测孔对背钻孔在精度检测层、钻穿层和不可钻穿层分别进行背钻检测,所述第一检测孔和第二检测孔用于精度检测层的背钻精度检测,所述第三检测孔用于钻穿层的钻穿检测,所述第四检测孔用于不可钻穿层的不钻穿检测。本发明PCB背钻无损检测方法适用所有背钻类PCB检测,在不影响客户的产品设计的情况下对背钻类PCB进行出货前背钻深度、钻穿层次和背钻精度进行检测,其检测可监控每块交货板的背钻品质,有效避免不良品流入客户端,同时避免切片导致的PCB报废。
本发明公开了一种自动定位成像的三维超声无损检测系统,涉及无损检测装置和方法技术领域。所述检测系统包括一体化超声波探头、数据线、超声波信号发生与接收器、USB接口线和计算机数据处理系统,所述一体化超声波探头采集的数据传输至计算机数据处理系统进行处理,得出被检测物体的立体超声波无损检测图像,并显示被检测物体内部缺陷或损伤的尺寸与位置。所述检测系统既能自动定位检测位置,又保持了手持式超声波单点扫描的方便性与灵活的优点。
本发明适用于探伤设备技术领域,尤其涉及一种基于X射线的全角度无损检测装置,包括机架,所述全角度无损检测装置还包括:透射机构,所述透射机构与机架固定连接,用于通过射线对待测零件同一检测点进行多角度成像;载物机构,所述载物机构设置在透射机构射线发射路径上并与机架固定连接,用于夹持待测零件并调整零件空间位置及旋转零件;保护机构,所述保护机构包覆设置在机架外围,用于屏蔽透射机构产生的射线。本发明实施例提供的一种基于X射线的全角度无损检测装置,通过载物机构根据透射机构产生射线的方向调整零件空间位置及空间姿态,实现对零件检测点的多角度透射检测,提高了零件探伤的准确性。
本实用新型公开一种便携式激光散斑无损检测仪用的驱动轮,包括弹性外层、无缝钢管和法兰,弹性外层套于无缝钢管外周,无缝钢管两端分别设置法兰,无缝钢管两端的内侧面分别与法兰外周焊接,驱动轮设于便携式激光散斑无损检测仪的转轴上。本便携式激光散斑无损检测仪用的驱动轮结构简单,硬度合适,可很好的应用于便携激光散斑无损检测仪做驱动轮胎;本驱动轮使用低硬度橡胶或聚氨酯材料制作设于最外周的弹性外层,可保证轮胎在驱动过程中不受应力而发生形变或振动,保证图像清晰,噪声少。
