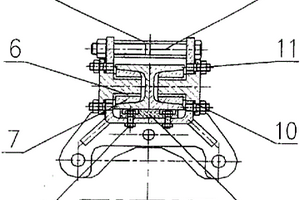

滚动摩擦提升系统 1065

 0

一种用于石油、地质的山地钻机井架上的滚动摩擦提升系统,包括提升座2、链条3、滚轮7等,装置两侧通过法兰支撑轴4、自润滑翻边轴承6、滚轮7和双头螺柱11固定在立柱1上,法兰支撑轴4与提升座2之间设有补偿垫10,在提升座2前面与立柱1间设置有摩擦片9,彻底改变了原井架提升装置滑动摩擦的局面,提高了易损件滚轮的使用寿命,更换简单方便,使用可靠,同时,使井架受力均匀,减少了井架的磨损,防止了提升装置的偏斜,使钻机输出扭矩何提升加压力得到最大程度的发挥,充分发挥了钻机性能,对提高钻机钻井效率起到辅助作用。

用于土工试验的环刀开土装置 844

 0

本实用新型提供了一种用于土工试验的环刀开土装置，属于工程或地质取样技术领域，包括底座、夹持组件、压杆、切刀组、驱动机构、磨平机构以及环刀。其中，底座，用于放置待测土样。夹持组件用于将底座上放置的待测土样进行位置固定。压杆设置于待测土样的上方，且与底座的上平面垂直设置。切刀组设置于压杆上，用于在压杆下压环刀前将环刀外围位置处的待测土样斜向下切削。驱动机构用于驱动压杆上下往复移动及转动。磨平机构用于在取样完成后将环刀上下开孔处伸出的待测土样余土进行水平切磨。本实用新型用于土工试验的环刀开土装置使取样工作更加精确，提高了取样工作的效率；另外，还能够保证同一待测土样取样工作的连续性。

适用于软弱地层造斜的螺杆马达 655

 0

一种适用于软弱地层造斜的螺杆马达，包括依次设置的转换接头、螺杆马达动力总成、万向轴和传动总成，螺杆马达动力总成包括定子和转子，传动总成包括芯轴、轴承组和下壳体，定子连接弯壳体，弯壳体连接下壳体，万向轴位于弯壳体内，芯轴和轴承组位于下壳体内，弯壳体的弯度为3‑4度，在弯壳体外侧设有主垫块，主垫块位于弯壳体凸弧部位。本实用新型针对软弱地层的地质特点采用较低级数，以便尽可能的缩短自身总长；弯壳体采用大弯度，以提高造斜能力；通过增设的垫块对弯壳体构成强力支撑，在垫块的反力作用下有效提高螺杆的造斜性能。本实用新型可大大提高造斜能力，在软弱地层、大口径、大曲率半径造斜钻孔中能够实现造斜目标。

薄壁钻具用提取岩心卡簧 917

 0

本实用新型涉及一种薄壁钻具用提取岩心卡簧，用于绳索取心钻探，属于地质勘探用钻进技术领域。技术方案是：包含卡簧本体（1）、轴向缺口一（2）、轴向缺口二（3）和防滑螺纹（4），卡簧本体（1）呈锥形环状结构，卡簧本体（1）内壁上沿圆周方向设有防滑螺纹（4），所述防滑螺纹（4）呈鱼鳞型，卡簧本体（1）上沿轴向设有一个贯通整个卡簧本体（1）的轴向缺口一（2）和3-5个未贯通整个卡簧本体（1）的轴向缺口二（3），3-5个未贯通整个卡簧本体（1）的轴向缺口二（3）沿卡簧本体（1）的圆周方向均匀布置。本实用新型的有益效果是：能够牢固的抱住岩心，防止岩心的脱落，提高岩心的提取率。结构简单，使用方便。

抗腐蚀较强的边坡防护网 1053

 0

本实用新型公开了一种抗腐蚀较强的边坡防护网，属于坡面地质灾害防护网技术领域，防护网包括防护网本体和卡扣，防护网本体是由一组钢丝绳或钢丝编织形成的网状结构，在网状结构的每个交叉点处都设置有卡扣，钢丝绳或钢丝与卡扣形成锁紧配合，关键是：所述的卡扣上表面和下表面都设置有防护层。增强了卡扣的抗腐蚀性，延长了边坡防护网的使用寿命，具有防腐性能较高、易实施、造价低等优点，缩小了卡扣与网状结构在防腐能力上的差距，从整体上提高了边坡防护网的使用寿命，保障了车辆和人员安全。

探测井防脱印模 890

 0

本实用新型公开了一种探测井防脱印模，涉及地质探测井技术领域。包括上接头、外壳体、固态软质金属体、芯子、水眼通道；上接头的上部设有内螺纹，下部分别设有内、外螺纹；上接头与外壳体、上接头与芯子之间通过螺纹连接；芯子外和外壳体内均设有托环；软质固态金属体灌注在外壳体和芯子之间；软质固态金属体包住外壳体的底部；在外壳体上与上接头的螺纹连接部位设有1个以上螺纹孔，螺纹孔内设有紧固螺钉。结构简单，防止灌注的固态软质金属体物质脱落，防止刮碰损坏，既适用于普通直井，同时也适用于定向井和水平井。

压入式绳索取心钻具 750

 0

压入式绳索取心钻具，其涉及一种地质岩心钻探器具，由外管总成和内管总成两大组件构成；外管总成自上而下由弹卡压头、弹卡室、扩孔器、密封室、花键套、花键轴、外管接头、外管和金刚石钻头依次连接而成，内管总成自上而下由捞矛装置、定位悬挂装置、缓冲调长装置、密封导流装置、液动冲击器、承击接头、短管和岩心容纳器组成。本实用新型被用于钻探施工中钻进断层破碎带时，可实现压取岩心与回转钻进交替进行，避免钻具回转时岩心的磨损和冲洗液对岩心的冲刷，岩心采取率较高而达到钻探质量要求。

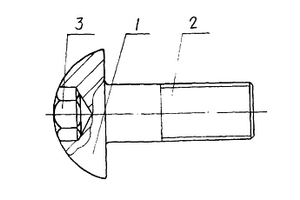

防拆防盗系列螺钉 724

 0

本实用新型是一种用于机械工程中起联接作用的防拆防盗系列螺钉。它是由螺钉端部1,螺杆2组成,通过增加六方堵3实现防止机件被随意拆卸,保证机器正常运行的目的。可广泛应用于油田、地质等野外工作场地上的机器设备。对于禁止用户随意调试的机器上的特殊部件也有很好的防护作用。

便携式地下水监测井测试装置 673

 0

本实用新型公开了一种便携式地下水监测井测试装置，它包括与井管管径相配的监测井取水桶，取水桶桶系上连接有钢卷尺，取水桶上还装设有温度计，取水桶底部径向收缩形成的实心柱体上旋接一外形为圆台形的空心罩底座。将温度计、取水桶、空心罩底座、钢卷尺相组合形成的地下水监测井测试装置，可实现快速、准确测定监测井中地下水水位、水温等参数，并可一次性完成地下水取样工作，增强了测试、采样过程的可操作性，可大大降低取样成本，提高工作效率。本实用新型原理简单，操作快捷简单，维修费用低，操作要求低，便于在基础地质部门推广使用，一次操作即可完成测量水位、测量水温和地下水取样三项工作，提高了监测效率和监测精度，减少了二次污染。

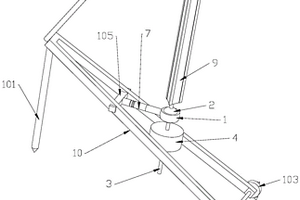

校平结构及使用此结构的测量尺和测量车 980

 0

本实用新型提供了校平结构及使用此结构的测量尺和测量车，属于地质勘测设备领域，包括依球柄，球柄包括杆部和球壳，球壳内转动连接有调节球，上下贯穿调节球设置的有立杆，立杆的下端固设有配重块，调节球为拼装的空心球结构，调节球内固设有感应其水平的水平传感器，水平传感器与控制中心电连接，调节球内设有至少两个止动杆，止动杆穿过调节球与球壳的内壁接触设置。本实用新型可以快速的实现测量尺的自动校平，效率高，而且不需要专门的人扶持，单人即可完成水准测量，节省了人力，当反复测量的时候，通过测量车整体移动即可实现快速定位，进一步提升测量的工作效率。

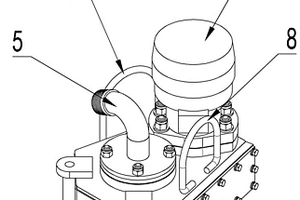

轻型轴向进气式动力头 900

 0

本实用新型公开了一种轻型轴向进气式动力头，包括驱动机构，以及通过传动机构与驱动机构相连的中心管；中心管的上端口固定连接有可供中心管轴向进气的进气弯管。本实用新型便于提高输出扭矩，有效破除岩石；降低管路压力损失，提高压缩气体的携屑上返能力。本实用新型适用于人抬式山地钻机上，用于石油勘探、地质勘察过程的钻井工作中。

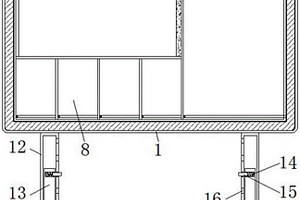

组装式的建筑施工用安全标识装置 1018

 0

本实用新型公开了一种组装式的建筑施工用安全标识装置，包括：外框架，所述外框架的内侧粘贴连接有夜光贴，且外框架的内部前侧固定有第一安装框，所述第一安装框的内部设置有安装机构；第二安装框，所述第二安装框的下侧设置有调节机构，其中第二安装框在外框架内等间距分布；支撑腿，所述支撑腿左右对称固定在外框架的下方，所述支撑腿的下侧设置有支撑机构。所述安装机构包括海绵、导水板、第一安装板和调节板。该组装式的建筑施工用安全标识装置，方便根据不同类型的工地对安全标识进行组装，灵活性强，且方便安装和拆卸，方便调节整体高度，能适用于不同地质的工地，稳定性强，避免大风天被掀翻。

水陆两栖防汛抢险救援车 788

 0

本实用新型公开了一种水陆两栖防汛抢险救援车，包括车体、设置在车体上的车头和车斗、设置在车体下方的驱动轮毂和转向轮毂、设置在车斗内的防汛救援设备室、设置在车头内的动力装置以及连接在动力装置与驱动轮毂之间的传动机构；所述胎牙呈V型周向间隔设置在轮胎本体外侧。本实用新型兼具车与船的双重性能，水陆两栖全地形防汛抢险救援车既可像汽车一样在陆地上行驶穿梭，又可像船一样在水上泛水浮渡。对于狭小偏远地区发生的汛情，实现快速运输，及时遏制汛情，起到抢险救灾、应急救援和物资运送的作用。具备洪涝、旱灾、火灾、城市内涝、泥石流、地质滑坡等灾害及由他们引发的其他自然灾害等应急情况复杂而恶劣的地势环境救援的基本条件。

便携式电测水位计收放线稳定器 1056

 0

本实用新型涉及一种便携式电测水位计收放线稳定器，属于矿山地质测量设备技术领域。技术方案是：包含制动螺栓（1）、支架（2）、固定装置（3）和连接轴（6），所述支架（2）为U型结构，支架（2）的两端分别设有制动螺栓（1），固定装置（3）通过连接轴（6）固定在支架（2）上，所述固定装置（3）包含调节螺栓（4）、稳定调节橡皮垫（5）、橡皮垫连接轴（7）和防滑胶垫（8），稳定调节橡皮垫（5）和防滑胶垫（8）之间通过橡皮垫连接轴（7）连接，防滑胶垫（8）上设有调节螺栓（4）。本实用新型的有益效果是：能够避免电测水位计在收放线过程中，发生测线磨损和卡顿的情况，保证便携式电测水位计能够正常的使用。

绳索式安全取芯工具 761

 0

本实用新型涉及一种地质勘探钻取岩芯的工具。主要由外壳及安装在外壳内的定位、报警、单动装置及安装在外壳下端的钻头等构成。其特征是,在上定位装置中采用螺旋V形弹簧,两翼端部具有圆环,通过销钉与弹卡板上端联结在一起;报警装置由安装在悬挂轴下部的橡胶环和轴承构成;下单动装置在钻头中及导芯套上直接加工有滚道。采取这种装置,可达到安全可靠地钻取岩芯的目的,可防止钻井液循环通道完全被堵塞,可提高取芯收获率。

透水式公路、道路结构 1052

 0

本实用新型公开了一种透水式公路、道路结构,面层A、路面基层B、路基C三部结构内有供水自上而下渗下的孔隙1通道。根据不同基底地质具体为三种结构形式。落在道路、公路上的雨水能最大量就地渗入地下,最大量地减少集中排水,且可补充地下水,尤其适合于城市道路的应用。

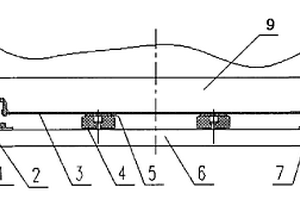

链条自回位导轨 814

 0

链条自回位导轨,应用于石油地质勘探专用的链轨式沼泽运载底盘。特征是:两个链条导轨分别镶嵌在浮箱两侧底部,链条导轨凹进浮箱底面并与浮箱焊成一整体。在链条导轨上平面固定有上部磨条;在链条导轨两侧面分别固定有侧面磨条。在浮箱底面中部底平面上固定有两排耐磨条板。在铝轨的两端分别固定有链条,链条位置与链条导轨相对。在铝轨的中部固定有两排支撑滚子,两排支撑滚子位置与浮箱底面上的两排耐磨条板相对,起支撑铝轨的作用。效果是:链条不能跳出链条导轨;即使在行进过程中有局部跳槽的链条,在运动过程中,脱出的链条也不会被挡在导轨槽外侧,而很容易地自动回到导轨内,避免了进一步引发的链条脱齿现象。

钻杆直线度检测装置 854

 0

本实用新型提供了一种钻杆直线度检测装置，属于地质勘探设备技术领域。本实用新型提供的一种钻杆直线度检测装置，包括沿着钻杆的长度方向设置的直线度检测组件、回转组件以及传输下料组件，直线度检测组件顺次设置有多个，相邻的两组直线度检测组件之间设置有回转组件与传输下料组件；直线度检测组件包括支架主体与多个用于检测钻杆直线度的位移传感器；回转组件设置在直线度检测组件的一侧，用于支撑并转动钻杆；传输下料组件包括用于将钻杆转移到直线度检测组件的滚轮传动组件以及用于将钻杆取下的下料组件。本实用新型提供的一种钻杆直线度检测装置，实现钻杆的自动转移与直线度的检测，省时省力。

水文钻孔洗井装置 742

 0

本实用新型公开了一种水文钻孔洗井装置，它应用于地质勘探领域，其包括设置在井孔上方的钻机、与所述钻机连接的钻杆和与所述钻杆底端连接的洗井单元，所述洗井单元包括洗井主体和所述洗井主体上开设的出水孔，所述洗井主体与钻杆连接；本实用新型结构简单、设计新颖，实用价值高，其采用高压清水洗井，对泥浆进行稀释排放，减少了对地下水资源的污染；洗井过程对地层的扰动减轻，从而减少发生掉块的情况，有利于安全生产；洗井、循环一体化，减少了劳作时间。顺利实现了高效、环保、安全洗井，有推广的必要。

基于UHPC-不锈钢筋的新型装配式梁柱节点 755

 0

本实用新型公开了一种基于UHPC‑不锈钢筋的新型装配式梁柱节点，包括经高性能混凝土浇筑整体式梁柱骨架而形成的梁柱节点，整体式梁柱骨架包括上预制柱骨架、下预制柱骨架及预制梁骨架，三者的端部相互靠近并形成核心区，所述预制梁骨架位于核心区的部位处形成有预制梁弯折部，所述上预制柱骨架、下预制柱骨架及预制梁骨架位于核心区的部位相互绑扎固定，且预制梁弯折部伸入相对应处的上预制柱骨架和下预制柱骨架内并与二者绑扎固定。本实用新型采用新的节点布设方式、改善核心区内钢筋搭接方式，使节点在面对恶劣的地质灾害时能表现出较优的耗能能力，使装配式建筑更好的服务于人们的生产生活。本实用新型适用于建筑施工的技术领域。

单向扩孔器 742

 0

本实用新型提供了一种单向扩孔器，属于地质钻探设备领域。单向扩孔器，包括中轴和多个牙轮结构。中轴前端为外凸端头，后端设有适于与钻杆连接的连接结构；多个牙轮结构分别位于中轴的侧面，环绕中轴设置，钻井时，中轴后端的连接结构与钻杆连接，中轴侧面的牙轮结构进行扩孔作业；而中轴前端设置为外凸端头，不需要连接钻头，同时也能够减小前进阻力。

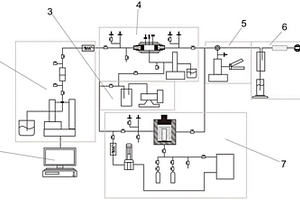

深部地热储层改造模拟实验装置 763

 0

本实用新型公开了一种深部地热储层改造模拟实验装置，包括数据采集装置、注入系统、真空系统、渗透系统、模拟系统、回压系统和气液分离系统，数据采集装置控制流体的注入压力、流速、温度等条件，并收集岩石出口压力、温度及流量等数据，注入系统让注入的流体恒温恒压稳定流动，真空系统为实验后的管线提供真空环境，清空管线内堵塞物，渗透系统测量岩心实时渗透率变化及衡量岩样溶解速率，模拟系统模拟岩石矿物在不同温度、压力、流体介质和无机矿物等溶蚀特征，进行近地质条件下水‑岩过程动力和热力学分析，回压系统为流体出口提供模拟地层压力，模拟注入井和地层间压差，气液分离系统将排出气体和液体进行分离测量，提高实验精度。

高密度聚乙烯材质反渗管 896

 0

本实用新型提供一种高密度聚乙烯材质反渗管。其包括管体和设置在管体前端的管口封档，以及设在管体尾部的管底；管口封档可拆卸连接配设在管体管口，在管口封档上根据地质情况设置成孔状结构，网状结构或格栅状结构；管体的管壁上开设有不同分布密度和孔径的渗透孔。本实用新型管材、管件配套能力强，管内壁糙率低、输水量大、重量轻、使用寿命长，属绿色环保产品，可循环回收利用。

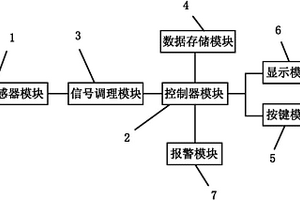

数显裂缝检测装置 993

 0

本实用新型公开一种数显裂缝检测装置，包括传感器模块，用于测量直线位移；传感器模块滑动设置在滑尺上，滑尺的两端设置有用于固定的第一固定孔，传感器模块两端设置有用于固定传感器模块的第二固定孔；控制器模块，用于对检测数据进行分析处理；信号调理模块，用于将传感器模块发出的信号经过调理发送至控制器模块；数据存储模块，用于对检测数据的存储；按键模块，用于对于控制器模块进行人工设置；显示模块，用于对检测数据和结果进行显示；报警模块，根据控制器模块的处理结果进行报警。本实用新型能够改进现有技术的不足，可实现对地质灾害墙体裂缝的高精度识别及现场声光报警，可以实时监测裂缝的变形情况，有效减少伤亡损失。

可拆卸式固井止水装置 1011

 0

本实用新型公开了一种可拆卸式固井止水装置，涉及水文地质钻井、供水井等施工设备技术领域，其包括外置壳体、内置芯体和半球弹力机构；所述外置壳体套接在所述内置芯体的外侧，所述内置芯体内自顶端向底端贯穿形成有流道，所述内置芯体沿其周向向内形成有环状凸起，所述半球弹力机构位于所述流道内，且一端放置于所述内置芯体的底端，另一端与所述环状凸起抵接。本实用新型制作简单，取材方便，成本低廉；能够实现可拆卸的功能，避免了扫孔作业，可最大限度地保障井内安全；且易于操作和实施，作业难度低，且固井止水质量可靠。

非开挖锚固一体式钻机 675

 0

本实用新型提供一种非开挖锚固一体式钻机，涉及钻机领域。该非开挖锚固一体式钻机，包括支撑架，所述支撑架的底部包括旋转底盘、履带、底架和动轮，所述支撑架的下表面与旋转底盘的上表面固定连接，所述底架位于旋转底盘的底部设置，所述旋转底盘的底部与底架的顶部固定连接，所述底架的正面和背面均与动轮的一侧转动连接，所述履带位于动轮的表面设置。该非开挖锚固一体式钻机，通过在支撑架的两侧内壁设置稳定脚，从而达到了能够使设备在松散地质上也能稳定的目的，通过在左固定块的顶部设置左升降臂和在固定板的背面设置右升降臂，在左升降臂和右升降臂之间设置钻杆和电机，从而解决了设备重心偏移导致的稳定性不好的问题。

旋转式地层测试器 767

 0

旋转式地层测试器,涉及一种石油地质勘探中油气井地层测试控制装置。由上接头、外筒和下接头联结在一起构成,其特征是星轮装在星轴上,星轮、星轴和键心轴通过滑键齿槽啮合在一起,阀外筒通过螺纹分别和外筒、星轴相联结,操作臂安装在阀外筒内,球阀上具有通孔和小孔,操作臂上的圆形凸头伸入在球阀上的小孔中,球阀、阀座及活套依次装在阀外筒内,通过C形夹板将它们联结在一起,下接头通过螺纹安装在阀外筒的下端。该测试器可即时进行地层压力、流量资料测取,满足了在非自喷泵抽井探边测试工作的要求,操作方便、省力,工作可靠,使用寿命长,可预防倒扣,减少事故。

油气井测试安全解脱装置 995

 0

油气井测试安全解脱装置,涉及一种石油地质勘探中地层测试的安全控制装置。其特征是在心轴中部具有螺旋槽,在心轴上套装有螺旋弹簧、动力套、解脱套,解脱套和动力套通过齿相联结,在动力套上安装有传动销,解脱套通过螺纹和外筒相联结,剪销通过螺纹安装在外筒上,并伸入到心轴的孔内。本装置可以解决当测试工具在井下被砂埋住的情况下实现解脱,使砂埋在井下的测试工具减少到最少,并且当需要进行解脱时,只需反复上提下压测试管柱就能够实现解脱的目的,不需要旋转管柱或者使管柱保持一定的扭矩,操作方便,工作可靠。本装置适用于井下工具或仪器的解脱工作。

冲击回转单管跟管钻具 914

 0

本实用新型涉及一种冲击回转单管跟管钻具。属于地质勘探的技术领域。其用于解决现有钻具存在的工作程序繁琐、效率低、劳动强度大、成本高和成孔不可靠的问题。其是由弹卡定位接头、弹卡室、滑动母接头、花键、滑动公接头、传力短管、打捞矛头、矛头连接销、回收管、弹缩定位钳、弹卡销、张簧、弹缩定位支撑架、刻槽、滑动销组成,其特别是弹缩定位架下端与孔底冲击机构连接,传力短管与外钻头连接,孔底冲击机构与内钻头连接,内钻头通过孔底传扭机构与外钻头连接,弹卡定位接头内的过流通道通过环流通道、导流密封、过流孔、冲击机构进气口与孔底冲击机构连接组成。这种冲击回转单管跟管钻具可广泛地应用于坍塌破碎及不稳定地层钻进成孔。

金刚石聚晶钻头 607

 0

本实用新型涉及一种金刚石聚晶钻头,特别适用于泥岩绳索取心钻探,属于地质勘探用钻进设备技术领域。技术方案是:包含钻头刚体4、聚晶1、工作层胎块2、水道3,工作层胎块设置在钻头刚体上,在工作层胎块上排列着聚晶,工作层胎块之间设有水道,钻头冠部整体为圆锥形。该钻头的工作层胎块呈叶轮状螺旋分布,在工作层胎块唇面上排列着聚晶,钻头水道也呈螺旋状分布,整个钻头冠部呈圆锥形。在泥岩中钻进,时效比常规钻头提高50%—70%,钻头寿命提高一倍以上,在现有钻头无法进尺的泥岩中能够顺利进尺。
