山西太原有色金属无损检测技术理论与应用

X射线机检测辅助装置 1022

 0

本实用新型公开了一种X射线机检测辅助装置，涉及化工压力容器无损检测领域。该装置包括外套管、内管、挡杆及端板；所述外套管的侧壁上设置有两组U型切口，两组U型切口以外套管的轴向中心线对称，每组U型切口由多个U型切口并排设置且通过一根滑移槽连通；所述内管设有两根、且分别设置于外套管的两端内部，所述内管露在外套管外侧的端部与端板连接为一体；所述内管伸入外套管内部的另一侧端部焊接有挡杆，装置工作时，挡杆随内管伸缩位置的确定而卡入相应的外套管的U型切口内。本实用新型安装简单，调节灵活，作为X射线机的检测辅助装置，在实际检测作业过程中省时省力，节约时间，提高了检测效率。

气缸套缺陷的X射线自动检测装置和方法 890

 0

本发明涉及X射线无损检测技术，特别涉及一种气缸套缺陷的X射线自动检测装置和方法。解决了目前气缸套等具有管状结构的零部件在进行射线检测时采集到的图像不能准确反映产品缺陷进而导致检测结果不准确的技术问题。本发明所采用的成像方法是利用线阵式探测器置于气缸套内部的单壁成像法，气缸套的图像数据均是气缸套单壁在射线源与探测器之间并贴近探测器成像面的单壁垂直成像，这种成像方法在本质上相当于将气缸套展开成矩形面板后由线阵探测器逐列扫描成像，克服了弧长引起的正弦效应。相比于双层壁成像，单壁成像法显著提高了图像的分辨率，在气缸套有外螺纹情况下有效避免了在双层壁成像中前后壁螺纹不规则交叉成像的干扰。

用于混凝土高温损伤的红外检测方法 1028

 0

本发明公开了一种用于混凝土高温损伤的红外检测方法。包括（1）准备试件；（2）模拟火灾试验；（3）红外检测和抗压强度检测；（4）数据处理步骤。本发明主要针对普通民用建筑和工程中使用的C30混凝土，通过红外检测方法测试出混凝土的红外温升与受火温度和混凝土抗压强度损失的无损检测模型，得出了适用于普通建筑工程的混凝土抗压强度损失、受火温度和红外温升的相关公式，通过红外温升来反映混凝土的受火温度和抗压强度损失两个指标，同时对于建筑行业技术进步以及社会经济发展具有重要意义。

通过电阻率检测金砖纯度的装置及方法 1141

 0

本发明提供一种通过电阻率检测金砖纯度的装置及方法，测试架基座上安装了样品底座固定器和测试架支架；顶部架杆的中间向下垂直安装了样品顶盖固定器；样品绝缘顶盖被样品顶盖固定器固定，样品绝缘夹具箱被固定在样品底座上，样品底座固定在样品底座固定器上，样品绝缘夹具箱上正对的两个侧面为正极探头和负极探头，数字显示屏与A/D转换器相连，A/D转换器的正负接线端子与电压接线柱的正负端子相连接，恒流源的正负端子与电流接线柱的正负端子相连接。本发明采用检测电阻率的方法，即可以有效识别金砖内掺杂钨制假的情况，实现对批量金砖纯度无遗漏的快速无损检测。

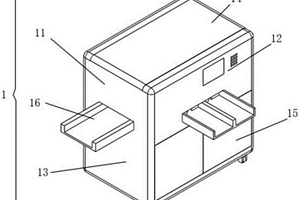

小型化多光程池的西林瓶泄露检测装置 1079

 0

本实用新型公开了无损西林瓶泄露检测技术领域的一种小型化多光程池的西林瓶泄露检测装置，包括箱体外壳、主控制面板、电源、翻转箱门、维护箱门、西林瓶传动组件和激光探测组件，箱体外壳的内腔中嵌入安装有激光驱动电路和调制与解调电路，所述激光探测组件包括弧形设备定位板、定位板固定架、多光程池、探测器、激光器和准直器，不会损坏待测样品，节省检测成本，使用激光吸收光谱的方法做到快速实时在线检测，不仅可以做到定量检测并且使用了小型化多光程池，大大提高了探测灵敏度，根据西林瓶的尺寸特征，调整传动齿轮的型号，并且根据所需光程将多光程调节合适固定，不仅可以高效的进行快速检测，并且能实现对西林瓶内气体的高精度定量测量。

提高金属与非金属粘接质量声激励检测精度的方法 973

 0

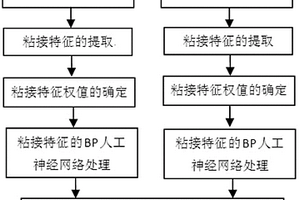

本发明涉及无损检测领域中的粘接质量检测方法，具体为一种提高金属与非金属粘接质量声激励检测精度的方法，本方法具体包括以下步骤：（1）选取检测粘接构件；（2）利用声激励检测技术，对声阵列信号进行采集；（3）对单传感器粘接特征进行提取；（4）确定单传感器粘接特征的权重；（5）对单传感器粘接特征进行BP人工神经网络处理；（6）基于方差的数据融合算法实现多传感器拉脱力的融合。本发明将不同粘接特征做不同处理，主要粘接特征赋予的权重较高，而次要粘接特征的权重较低，体现了主要粘接特征和次要粘接特征对粘接质量检测的不同作用，减少拉脱力的预报误差，同时大大提高了粘接质量检测的精度。

小型化多光程池的西林瓶泄露检测装置及方法 786

 0

本发明公开了无损西林瓶泄露检测技术领域的一种小型化多光程池的西林瓶泄露检测装置及方法，箱体外壳的内腔中嵌入安装有激光驱动电路和调制与解调电路，所述激光探测组件包括弧形设备定位板、定位板固定架、多光程池、探测器、激光器和准直器，利用可调谐半导体激光光谱技术，通过设计好的小型化多光程池，对西林瓶内气体进行检测，实现高精度、快速、在线检测等优点基于可调谐半导体激光光谱技术的方法，解决了传统西林瓶检测技术破坏样品，无法定量测量，无法在线测量等问题；基于矢量计算的方法，可根据西林瓶的尺寸信息定制适合的小型化多光程池，解决了激光单程检测光程过短，灵敏度低的问题。

高炉炉基铠装热电偶耐用性能检测方法 671

 0

一种高炉炉基铠装热电偶耐用性能检测方法，主要用于高炉炉基铠装热电偶的使用寿命的判定识别，它包括常规检定、非常规检测、理化分析和无损探伤，所述非常规检测包括渗漏实验、渗漏试验后绝缘电阻测试、渗漏试验后热电势检定、激冷干燥实验、激冷干燥后绝缘电阻测试、激冷干燥后热电势检定。本发明能为高炉铠装热电偶品质优选提供技术支持和决策依据。本发明对于一次性、长期使用的炉基铠装热电偶在埋置前进行焊接和机械密封的渗漏检验以及外护管材质理化性能分析，并在实验后应用常规检定方法检测热电特性变化趋势及对电偶耐湿热性、耐蚀性、耐高温性优劣识别，推断其工作寿命，是一种实用有效的电偶质量及耐用性检验方法。

厚度检测装置 876

 0

本实用新型提供一种厚度检测装置，属于工件检测装置的技术领域，包括检测组件，检测组件包括水平基准平台、垂直基准平台、水平移动模组、旋转工装组件、检测面板以及用于检测工件厚度的光学检测单元；垂直基准平台与水平基准平台垂直相接；水平移动模组安装在垂直基准平台；光学检测单元安装在水平移动模组上，由水平移动模组带动水平移动；检测面板安装在水平基准平台的上方；旋转工装组件包括驱动电机以及用于放置工件的旋转台；旋转台安装在检测面板上，位于光学检测单元水平移动区域下方，由驱动电机驱动旋转。本装置实现了对薄工件厚度的无损检测，提升了检测效率及降低了劳动强度，实现了对不同厚度和不同外形的产品兼容性。

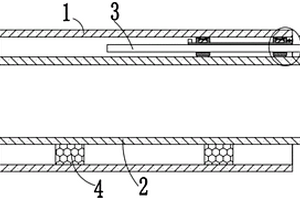

套管内管道阴极保护用的检测装置 735

 0

本实用新型公开了套管内管道阴极保护用的检测装置，包括绝缘固定在套管内的内管以及位于内管和套管之间的测量管，所述测量管位于内管的上方，套管的底部内壁上粘接固定有两个半圆形绝缘胶套，且半圆形绝缘胶套的内壁与内管的外侧固定连接，所述测量管上绝缘套设有两个支撑块，且支撑块的底部设为弧形结构，支撑块的底部粘接固定有绝缘胶皮，绝缘胶皮的底部与内管的顶部活动接触。本实用新型设计合理，通过快速挤压撑紧固定的方式能够在实现无损安装的同时，能够快速将测量管插入并固定在内管和套管之间，有效避免使用中测量管出现晃动影响到测量了，无损挤压撑紧固定的方式也保证了后续能够拆除循环利用，有利于使用。

自动螺旋CT检测装置 876

 0

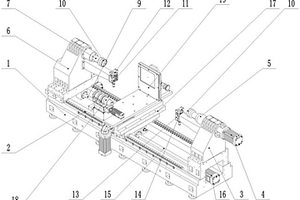

本实用新型公开了一种自动螺旋CT检测装置，包括上表面设置有水平导轨的主机床身、固定在所述主机床身上表面的固定托夹机构、滑动连接在所述水平导轨上的活动托夹机构和扫描机构、用于驱动所述活动托夹机构沿水平导轨滑动的夹紧驱动机构，以及用于驱动所述扫描机构沿水平导轨滑动的扫描驱动机构；所述扫描驱动机构驱动所述扫描机构基座沿水平导轨水平滑动，对待测工件进行长度方向的检测；所述转动电机驱动所述主动水平转杆转动，从而带动夹紧状态的待测工件转动，对待测工件进行圆周方向的检测。本实用新型的自动螺旋CT检测装置，可实现对待测工件进行内部无损检测，且自动对待测工件进行全方位的螺旋检测。

金属与非金属粘接的超声扫描检测方法 916

 0

一种金属与非金属粘接的超声扫描在线检测方法属于无损检测技术,主要用于金属与非金属粘接的粘接状态和粘接强度检测。超声横波多次扫描检测方法是利用入射到金属件内部的横波在置于金属件表面上的斜探头与金属件端面之间或置于金属件表面上发射,与接收斜探头之间的以“W”型路径的往返多次反射,实现对粘接面较大面积的超声多次扫描,由检测到的扫描回波积分值利用给出数据处理方法快速地得到扫描区的粘合面积。再由逐次检测的粘合面积获得整个粘合面的粘接状态。

快速检测电力螺栓内壁裂纹的方法 1053

 0

本发明提供了一种快速检测电力螺栓内壁裂纹的方法，所属无损检测技术领域，包括如下步骤：测量螺栓的中心孔直径；根据测得的中心孔直径数值，选择匹配的环形阵列探头；将所述环形阵列探头放置在螺栓的一侧，使环形阵列探头的内孔与螺栓的中心孔对齐；所述环形阵列探头向螺栓发射柱面超声波；当螺栓内壁有裂纹时，环形阵列探头接收螺栓的裂纹反射的波信号；所述环形阵列探头将信号传送到柱面导波仪上；柱面导波仪进行分析处理，在柱面导波仪的屏幕上显示缺陷图像。本申请使用柱面导波的方法，通过使用特殊的一维环形阵列探头，不仅可以有效发现电力螺栓的内壁裂纹，而且大大缩短了检测时间，整个检测过程30秒钟即可完成，检测效率提高9倍以上。

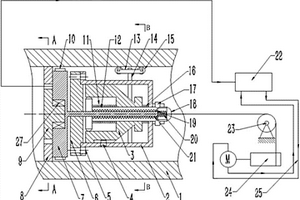

深孔圆度实时检测装置 866

 0

本发明属于深孔圆度检测的领域，具体涉及一种深孔圆度实时检测装置，解决现有深孔圆度检测方法在检测过程中存在径向跳动误差，这大大降低了检测精度的问题，其包括前后定心结构、检测结构，前、后定心结构分别设置于检测结构两端，检测结构若干激光位移传感器安装于传感器安装环上，所前定心结构与深孔孔壁滚动接触适应深孔孔径变化实现检测装置前端的中心线与深孔轴线重合；所述的后定心结构与深孔孔壁能够相对静止也能够相对滑动。本发明利用了激光位移传感器，检测精度高，配有电机，采用计算机运算，检测精度高；另外，本发明对孔有自定心、自适应、实时显示圆度等功能，可完成对深孔圆度的无损自动检测，装置原理简单，易于推广应用。

基于红外光谱成像的胶带纵向撕裂危险源检测方法 783

 0

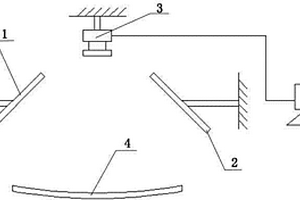

本发明属于危险源检测领域，具体是一种基于红外光谱成像的胶带纵向撕裂危险源检测方法。基于红外光谱成像的胶带纵向撕裂危险源检测方法，按照如下步骤进行：步骤一，在传送带被检测位置的最上方安装红外CCD相机，将2个波数为2000～2800cm-1的面阵光源对称固定在被传送带被检测位置的两侧，且分别与竖直方向呈45°夹角；步骤二，开通面阵光源，图像处理计算机对煤炭与危险源对光谱吸收能量的差别转化为图像灰度的差别，再根据图像灰度特征实时判断是否有危险源。本发明实现了红外视觉无损检测技术为胶带纵向撕裂及其危险源实时在线检测。

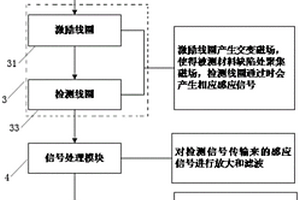

基于电磁感应的金属材料缺陷检测系统 920

 0

本发明公开了一种基于电磁感应的金属材料缺陷检测系统，包括激励电源模块、功率放大模块、检测模块、信号处理模块、A/D转换模块和上位机；激励电源模块与功率放大模块连接，功率放大模块与激励线圈连接，功率放大模块可提高电路带载能力，使其驱动激励线圈，激励线圈在激励电源的激发下产生交变磁场，并对检测线圈作用，使其经过缺陷处感应信号产生变化，检测线圈与信号处理模块连接，信号处理模块对感应信号进行滤波和放大；信号处理模块与A/D转换模块连接，A/D转换模块把信号处理为数字信号后输送到上位机对信号进行数字滤波、分析和判别。本发明检测过程属于无损检测，不会破坏金属材料原有性能，且检测灵敏度高、响应速度快。

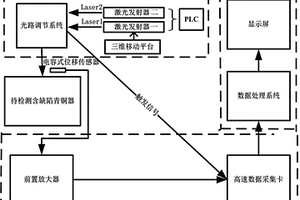

青铜器表面及亚表面微缺陷检测方法及系统 1070

 0

本发明涉及青铜器表面及亚表面微缺陷检测方法及系统，所述检测方法包括以下步骤：PLC控制两激光器同时发出两束中心频率不同的激光，通过光路系统集成作用于待测含缺陷青铜器表面的同一点；在待测青铜器受激光辐射同侧表面放置电容式位移传感器测量激光激发超声信号；接收的超声信号经数据采集系统集成存储于数据处理系统用于频率分析使用；通过数据处理系统集成可以对青铜器表面或亚表面存在的缺陷进行二维平面成像检测；进而可以对缺陷深度进行检测。本发明方法及其系统能够扫描检测到青铜器表面或亚表面缺陷的三维位置及尺寸信息，具有高效率、高精度、对被测体无损伤等优点。

汽车刹车盘内部缺陷的检测方法 1130

 0

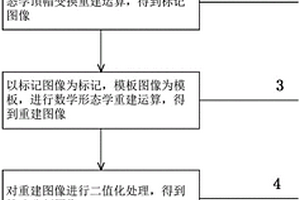

本发明的汽车刹车盘内部缺陷的检测方法，属X射线无损探伤技术领域，该检测方法对X射线图像进行数学形态学变换运算，得到模板图像和标记图像,以标记图像为标记，模板图像为模板，进行数学形态学重建运算，得到刹车盘的重建图像,再对重建图像进行二值化处理，得到刹车盘的缺陷分割图像，分析缺陷分割图像，最终得出检测结果；该检测方法优点有：采用提前编写好的算法及其软件程序来处理汽车刹车盘的X射线图像以及数学形态学系列运算图像，整个算法过程无需设置过多参数，仅需操作者设定结构元素B即可得到检测结果，检测过程不受人主观因素的影响，检测操作方便快捷、结果客观正确，检测方法对原始图像无特别要求，适用于各种刹车盘的X射线检测系统，代替人工检测，还提高检测效率和精度；本发明的检测方法值得采用和推广。

核桃检测设备 819

 0

本发明属于农业机械领域，具体涉及核桃检测设备。该设备用于核桃的无损检测与分类，包括显示器、运算器、水平光线、竖直光线、定位槽、挡块、立式光接收板、称重传感器、卧式光接收板、保护板、V形块。核桃放置于V形块上，由称重传感器得到核桃的重量G，运算器求得核桃重量G与核桃加权面积之比γ；求得核桃重量G与其估算体积V_G之比ρ。由γ或ρ的临界值决定核桃的等级。设备发出核桃所属级别的语音，人员根据语音将核桃放入不同容器内。核桃的γ或ρ值及其统计结果，按日、周、月、年或批次储存于运算器中。利用该设备在不破坏核桃外壳的情况下，可以推断核桃内部质量情况，能实现无损检测。光敏传感器分布在特定区域，使计算简化。

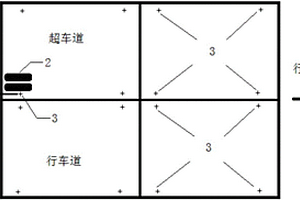

基于贝克曼梁法的水泥混凝土路面脱空检测系统 943

 0

本实用新型属于路面无损检测技术领域，涉及到一种基于贝克曼梁法的水泥混凝土路面脱空检测系统。其包括贝克曼梁弯沉检测仪、标准车和弯沉测点；每块待测的水泥混凝土路面面板的4个板角位置各设有一个弯沉测点；弯沉测点距水泥混凝土路面面板横缝40cm、纵缝10cm；贝克曼梁弯沉检测仪的测头放置在双轮组外侧中心偏前3‑5cm位置；标准车相对于弯沉测点更靠近路面中央。与现有技术相比，本实用新型操作简单、检测速度较快、使用成本较低、适用性较强，而且易于推广，对及时判断水泥混凝土路面脱空状态，保证水泥混凝土路面使用性能，延长其使用寿命具有很大的促进作用，是水泥混凝土路面无损检测技术的重要补充，市场前景广阔。

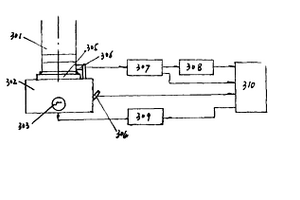

钢绳芯胶带磁记忆智能检测传感器 816

 0

一种钢绳芯胶带磁记忆检测智能传感器，属于无损检测技术领域，其特征在于是一种针对铁磁材料的无损检测，通过在磁场切平面高速旋转扫描的方法得到切平面的磁场的最大值，使测量所得应力集中区的位置更加准确，并且能够对应力集中或缺陷的程度加以评估和进行自校准，使所测得的磁记忆信号更加精确的金属磁记忆智能传感器，该传感器提取到了漏磁场的切向分量HP(x)，结合法向分量HP(y)，使检测结果更加可靠，且对应力集中或缺陷的程度进行了评估；具有自校准，自检功能，提高了检测精度。

钢丝绳磁记忆在线检测装置 648

 0

本发明钢丝绳磁记忆在线检测装置，属于无损检测技术领域。钢丝绳磁记忆在线检测装置，包括安装在该钢丝绳上且安装方向相同的两组三维磁阻传感器、加法器、乘法器、减法器，每组三维磁阻传感器组为在同一圆周上均匀分布的8-12个三维磁阻传感器，采用平衡和差分的检测方法克服钢丝绳抖动，克服外界干扰为主要目的，二次输出信号特征，提高判断金属构件缺陷精确度；其次，采用分量信号单独输出法，根据法向分量和切向分量单独输出的特征信号判断此点是否为钢丝绳缺陷处；然后，采用两组环形均匀排列的三维磁阻传感器HMC1053实现对钢丝绳法向与切向分量全方位检测，消除测量盲区的问题。

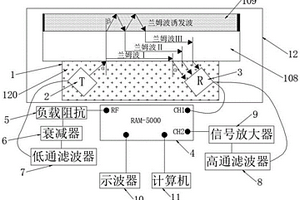

衬层固化状态监测的非线性Lamb波检测系统及方法 766

 0

本发明属于材料固化技术领域，具体涉及一种衬层固化状态监测的非线性Lamb波检测系统及方法，壳体/衬层检测试件由壳体试件和位于壳体试件上表面的衬层组成，壳体/衬层检测试件和调节机构均安放在恒温箱内，窄带高温发射探头和宽带高温接收探头分别安装在调节机构的左右两侧，非线性超声测试装置的激励信号输出端依次与负载阻抗、衰减器、低通滤波器和窄带高温发射探头连接，宽带高温接收探头与非线性超声测试装置的CH1通道和高通滤波器连接。本发明采用超声非线性Lamb波检测技术监测固体火箭发动机衬层在“中温环境”下的固化反应过程，具有无损伤、灵敏度高、实时监测等特点，能够准确表征固体火箭发动机衬层固化过程中的不同固化状态。

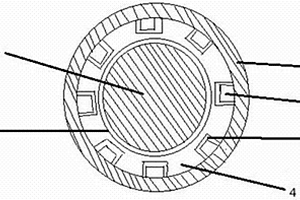

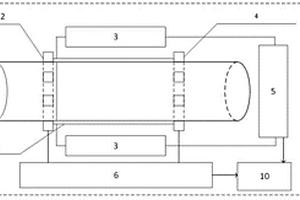

管道流量电磁阵列传感器及其检测方法 884

 0

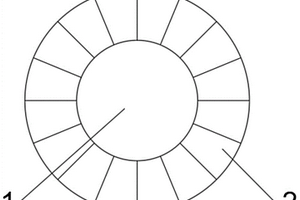

本发明属于无损检测技术领域，提出了一种管道流量电磁阵列传感器及其检测方法，该传感器包括第一传感器阵列、第二传感器阵列、固定架、励磁线圈、励磁电路、信号处理电路和计算单元，固定架固定设置在待测管道的外壁上，第一传感器阵列和第二传感器阵列分别位于固定架的两端，励磁线圈设置在第一传感器阵列和第二传感器阵列之间，励磁电路用于驱动励磁线圈使其在待测管道内产生均匀感应磁场；第一传感器阵列和第二传感器阵列分别包括多个均匀设置在管道外周上的传感器触头，传感器触头的输出端与信号处理电路的输入端连接，信号处理电路的输出端与计算单元连接。本发明提高了管道流量测量的准确度，可以应用于流量检测领域。

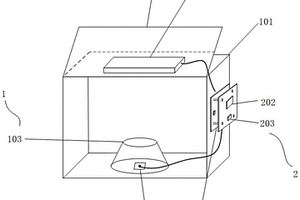

基于多光谱机器学习的苹果糖度检测装置及检测方法 1033

 0

本发明公开了基于多光谱机器学习的苹果糖度检测装置及检测方法，包括亚克力黑箱、主控电路板、多光谱传感器和移动电源；所述亚克力黑箱包括黑箱体、黑箱门和置物底座，所述黑箱门安装在黑箱体的前侧面，所述置物底座固定安装在黑箱体的内腔底部；所述主控电路板安装在黑箱体的右侧面上，所述多光谱传感器置于置物底座内，且呈嵌入状态，所述移动电源安装在黑箱体的顶面，所述主控电路板与移动电源和多光谱传感器之间电连接。本发明便于解决现有水果品质无损检测技术操作复杂、携带困难、成本高的问题。

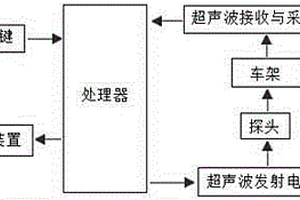

基于超声检测的变造发动机车架完整性检测系统 825

 0

本实用新型公开一种基于超声检测的变造发动机车架完整性检测系统，属于无损检测技术领域。该检测系统包括FPGA处理器，超声波发射装置、超声波接收与采集装置、按键、报警装置，所述超声波发射装置发射超声波到车架钢板上，超声波接收与采集装置把隐藏焊缝的反射回波数据采集到FPGA中，通过FPGA对回波信号算法处理，然后FPGA将有隐藏焊缝的回波数据用来响应报警系统，通过报警系统的响应情况可以准确判别车架钢板是否存在隐藏焊缝。本实用新型实现了汽车车架完整性的自动检测，提高检测速度和准确率，从而有效地打击机动车失窃犯罪。

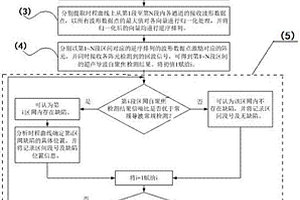

用于管道多缺陷检测的超声导波分段自聚焦检测方法 722

 0

本发明属于超声无损检测领域，尤其是公开了一种用于管道多缺陷检测的超声导波分段自聚焦检测方法。本发明采用的技术方案为，将管道待检区域沿长度方向划分成合适宽度的多段区间，采用逆序排列各区间常规检测信号构建能实现将超声导波自聚焦在对应区间缺陷位置的方式，实现对不同区间的自聚焦检测，比较各区间检测结果与常规导波检测结果的信噪比以判断该区间是否存在缺陷。本发明的有益效果是通过对管道不同区间的自聚焦检测，不仅可有效提高对多个小缺陷的检测能力，而且避免了针对不同点聚焦时，需要计算各通道延迟参数的复杂过程，有效减少了对不存在缺陷位置的逐点聚焦扫描过程。

负角度无损失钻孔取样装置及取样方法 937

 0

本发明属于井下煤层取样设备技术领域，具体是一种负角度无损失钻孔取样装置及取样方法。包括腔体，腔体顶部设置腔体上盖以及钻头座，钻头座上安装有钻头合金头，腔体上盖中部设置有圆孔，腔体位于腔体上盖下方位置安装有电动球阀，电动球阀安装在煤样罐的出口处，电动球阀上端穿过圆孔内，煤样罐固定在腔体内壁上，煤样罐底部设置煤样罐下气口，电动球阀的电动球阀齿轮与传动上伞齿轮啮合，传动上伞齿轮固定在传动杆上端，传动杆下端固定传动杆下齿轮，传动杆下齿轮与电机输出齿轮啮合，电机输出齿轮固定在电机的输出轴上，电机由电池供电。取样方法可改进原有瓦斯含量测定中的损失量的计算方法，在瓦斯含量计算中可省去损失量的计算。

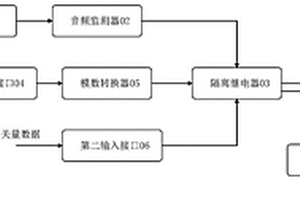

通用手台的无损提醒接入设备及其使用方法 897

 0

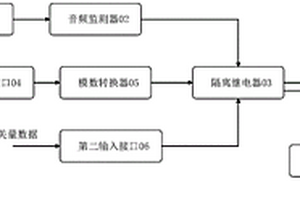

本发明实施例公开了一种通用手台的无损提醒接入设备及其使用方法，涉及通讯处理装置技术领域，所述设备包括：拾音器、音频监测器、模数转换器、隔离继电器、第一输入接口、第二输入接口和输出接口，所述拾音器与音频监测器相连，所述第一输入接口连接模数转换器和设备外部的模拟量发生装置，所述第二输入接口连接隔离继电器和设备外部的开关量发生装置，所述音频监测器和模数转换器均连接至隔离继电器，所述隔离继电器通过所述输出接口与至少一个手台连接。本发明实施例能够解决现有技术中手台的应用范围较小，功能单一，以及缺乏效率和及时性的问题。

通用手台的无损提醒接入设备 801

 0

本实用新型实施例公开了一种通用手台的无损提醒接入设备，涉及通讯处理装置技术领域，所述设备包括：拾音器、音频监测器、模数转换器、隔离继电器、第一输入接口、第二输入接口和输出接口，所述拾音器与音频监测器相连，所述第一输入接口连接模数转换器和设备外部的模拟量发生装置，所述第二输入接口连接隔离继电器和设备外部的开关量发生装置，所述音频监测器和模数转换器均连接至隔离继电器，所述隔离继电器通过所述输出接口与至少一个手台连接。本实用新型实施例能够解决现有技术中手台的应用范围较小，功能单一，以及缺乏效率和及时性的问题。
