黑龙江有色金属选矿技术理论与应用

保护石墨鳞片的装置以及工艺 772

 0

本发明公开了一种保护石墨鳞片的装置，包括破碎箱、螺旋输送机、辊磨机以及振动筛，所述破碎箱侧壁下方设有出料管，所述螺旋输送机进料端位于所述出料管下方，所述辊磨机上方设有进料管，所述螺旋输送机出料端位于所述进料管上方，本发明涉及石墨选矿技术领域,本装置结构紧凑，通过破碎辊将原矿破碎形成石墨粉，并通过螺旋输送机输送至辊磨机内，通过向辊磨机内注水形成矿浆，磨辊配合磨盘对矿浆进行磨矿工作，磨矿完毕后通过振动筛进行分级，不符合要求的石墨通过回流管重新回流至辊磨机内进行再次碎磨，本工艺采用湿式磨矿的方式，由点接触变为面接触，避免了现有球磨机磨矿时对石墨鳞片造成损伤的现象，给人们的使用带来了方便。

悬振式大粒金捕收装置 1095

 0

一种应用于采金船上捕收大颗粒金属的选矿设备——悬振式大粒,金属捕收装置,它是在一个带有铰接溜格的溜槽的端部安有可改变工作参数的偏心激振装置,并将溜槽按一定角度悬挂在其上方适当的位置。该设备能在不改变采金船上的砾石溜槽与皮带机之间,对采金船上常随筛上砾石一起被排弃的大颗粒金属进行有效的捕收,提高采金船的金属选别回收率,使矿产资源得到更充分的开发利用。

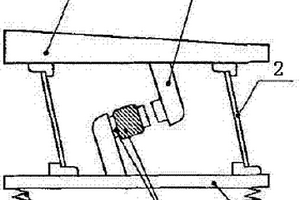

电磁振动给料机及其给料方法 848

 0

电磁振动给料机及其给料方法。目前市场上出现的给料机只能用于具有一定形状和尺寸的物料传输的场合，这些给料机的耗电量大，启动电流大，噪音低输送量或给料不够方便，不能实现自动控制。本发明方法包括：供料槽（1），所述的供料槽通过一组主振弹簧（2）连接底座（3），所述的底座下方连接隔振弹簧（4），所述的底座上方连接电磁铁（5），所述的电磁铁与供料槽底部的衔铁（6）对应。本发明用于矿山选矿。

V形溜槽 835

 0

一种砂矿采金用的重力选矿设备——V形溜槽。它由V形槽体,V形橡胶格板,精矿产率调节装置等组成。这种溜槽结构简单,不需电力,选别机理先进,能连续排矿,金属回收率高(85～90%),生产成本较低,安装方便,能充分、有效的回收矿产资源。

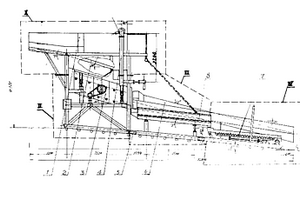

摇动筛溜槽 809

 0

一种关于砂金矿床采选的溜槽类砂金选矿设备——摇动筛溜槽。摇动筛溜槽由橇体、转盘、平台、溜槽、摇动筛、受矿箱、电动机、传动装置、供水系统等组成。

筛下物直接提升低标高链斗采金船 1037

 0

本实用新型是一种筛下物直接提升抵标高链斗采金船,其结构主要特征是,用砂泵直接提升筒筛筛下物,选矿设备高于筒筛设置,这种组合方案可使采金船的主挖掘设备和筒筛的安装高度降低,斗链长度减短,在同一挖掘深度条件下,使船体尺寸减小,从而降低了全船重量和建造造价。

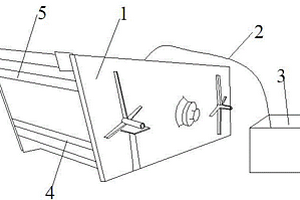

除尘振动筛 655

 0

本发明涉及一种除尘振动筛。振动筛广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工、医药、食品等行业。振动筛在筛选矿石的时候会因为细小颗粒的抖动产生烟尘，造成环境污染，使得工人的工作环境更加恶劣，危害健康。缺少一种降低烟尘产生的振动筛。本发明组成包括 : 壳体（1），所述的壳体（1）内部顶端安装有粗筛网（5），所述的粗筛网（5）下边安装有细筛网（4），所述的壳体内部中间安装有电机，所述的粗筛网（5）与细筛网（4）通过偏心传动机构与电机相连，所述的壳体（1）进料口安装有水雾喷射装置。本发明用于矿山石料筛选。

联合溜槽 784

 0

一种砂矿采金用的重力选矿设备——联合溜槽， 它由一个改进型的罗斯溜槽，两个鼓动溜槽，两个二 次筛分装置等组成。这种联合溜槽，对原矿砂处理能 力大，筛分效率高、金属回收率高(80-90％)、安装 移动灵活，能有效开发和利用资源。

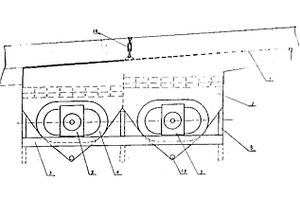

船用筛选组合式扫选跳汰机 1208

 0

一种采金船上专用的安装在纵向尾砂溜槽上的重力选矿设备——船用筛选组合式扫选跳汰机,由平板筛、绞接轴、索具螺旋扣构成的筛分装置和由跳汰机体、电机、传动机构、偏心往复机构、隔膜、筛网、机架、进水管、排砂管构成的跳汰机组成,筛分装置在上,跳汰机在下,制造在同一体上,隔膜为长圆形,该机高度低,体积小,处理能力大,减少资源损失。

采矿用多轴跳跃式滚动筛选机 1277

 0

一种采矿用多轴跳跃式滚动筛选机，本发明涉及矿石筛选设备技术领域。本发明为了解决现有技术中采用简单的网筛进行筛选，筛出矿石的碎块多，杂质大，需要再次筛选，导致筛选效率低，劳动强度大的问题。本发明包括机架、动力机构、2套传动机构和一组菱型筛选单元，所述一组菱型筛选单元平行并列安装在所述机架的两侧板之间，安装在机架上的动力机构通过2套传动机构带动各个菱型筛选单元一起转动，每个菱型筛选单元由轴和固定安装在轴上的一组菱型轮构成，相邻所述轴上安装的两组所述菱型轮相互错开布置，动力机构通过2套传动机构控制相邻2组所述轴反向转动。本发明用于筛选矿石。

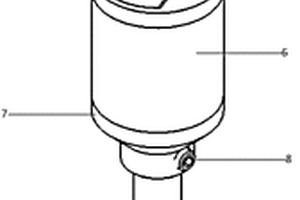

矿浆取样及铁品位信号采集装置及方法 907

 0

一种矿浆取样及铁品位信号采集装置及方法，它涉及一种取样装置及方法。本发明为了解决现有的取样装置只有单一取样功能，取样后需要转移至实验室进行矿浆铁品位的测量，导致工序繁琐的问题。本发明的装置包括防尘帽、手柄、取样筒、测杆、压缩弹簧和取样筒下端盖,手柄的下端与取样筒的上端连接，测杆由上至下依次贯穿手柄和取样筒，且测杆的下端插装在取样筒下端盖的上表面内，防尘帽套装在测杆的上端；所述一种矿浆取样及铁品位信号采集装置还包括传感器测头和紧定螺钉，所述传感器测头套装在取样筒上部的外侧壁上，传感器测头的下部通过紧定螺钉与取样筒固定连接。本发明用于工业选矿技术领域。

高能球磨机 1048

 0

高能球磨机。目前常用的高能球磨机有搅拌球磨机、行星式球磨机、振动式球磨机等多种，但在现实工作中，仍然输出机械能密度低的问题。本发明的组成包括:磨体固定板（5），在所述的磨体固定板上安装有电动机（1），所述的发动机与立轴（6）通过皮带轮组（2）连接，所述的磨体固定板与减震弹簧（4）连接，所述的减震弹簧与吸振器（3）连接，所述的立轴与中心交叉套轴（8）连接，所述的中心交叉套轴与轴承（9）连接，所述的轴承与扭摆体（10）连接，所述的扭摆体与一组磨罐（7）连接，所述的扭摆体与弹簧拉力平衡系统（11）连接。本发明用于矿石的球磨选矿。

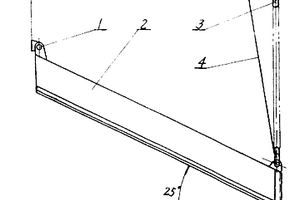

潜水溜槽 691

 0

一种采挖工程船漏矿回收用的重力选矿设备一潜水溜槽。它由槽体、橡胶格板、绞接装置、吊挂链等组成。这种溜槽结构简单,不需动力,不需供水,不易板结,投入成本低,投资回报率高,能充分、有效地回收矿产资源。

离心机分体式筛篮座装置 1030

 0

本发明公开一种用于选矿、选煤厂离心机的分体式筛篮座装置，该装置将筛篮座装置分成内筛篮座与外筛篮座两个零件。结构合理、经济实用、便于运输、拆、安。

矿山排土场淋溶水处理方法 815

 0

一种矿山排土场淋溶水处理方法，包括以下步骤：S1、pH调节与化学混凝：将矿山排土场淋溶水泵入pH调节池，投加碱性化学药剂并搅拌，在pH调节池出口处投加混凝剂；S2、快速沉淀：自流进入快速沉淀池，投加絮凝剂、聚合硫酸铁及尾矿砂并搅拌；S3、泥水分离：自流进入泥水分离池，泥水分离池内设置有过滤棉球滤床用于泥水分离，分离后的水进行排放，污泥与尾矿砂则导入至高效旋流净化器使污泥与尾矿砂分离，尾矿砂回流至快速沉淀池循环使用，污泥则经过脱水设备脱水后进行资源化处理。本发明操作便捷、处理效率高、设备占地面积小、可实现选矿厂尾矿砂废物利用及无害化处理。这种新工艺非常适合处理矿山排土场淋溶水。

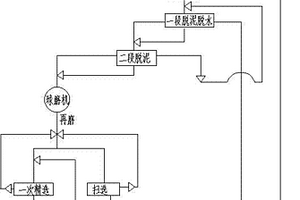

洗矿水处理方法 1022

 0

洗矿水处理方法。洗矿过程中，洗矿水存在含泥量过大、洗矿水矿浆浓度极不稳定的现象，而最低至8%~9%，另外受碎矿工段间断开车的影响，洗矿水矿浆量忽多忽少，很不稳定。本发明方法包括：首先，将收集到的洗矿水矿浆经过螺旋分级机处理形成待用矿浆，之后进行重粗选过程，之后通过Φ219mm管路自流方式进入9台螺旋溜槽进行一段脱泥脱水，产生的一段精矿再进入3台螺旋溜槽进行二段脱泥，此时产生的最终精矿采用砂泵输送至单独的储矿仓进行储矿；第二，最终精矿再储矿仓内沥干水分后进入球磨机进行再磨过程，之后进入单独浮选系统，浮选产生的尾矿和重选矿一起进入尾矿泵站。本发明用于矿山洗矿。

离心机钟形罩装置 1101

 0

本发明公开一种用于选矿、选煤厂的离心机的钟形罩装置，该装置能让旋出物料在其表面上自锁，既接触面的法线或接触面两突出点连线的法线与物料运动方向所夹的角小于物料与接触面之间或物料与物料之间的摩擦角。结构合理，使用周期长，轻便，易安装。

离心机出口保护装置 963

 0

本发明公开一种用于选矿、选煤厂离心机的出口保护装置。它是将摩擦区、变向区制成一个中空的箱体，箱体可以是向来料方向敞开的，也可以是封闭的。结构合理，物料不与该装置接触，不磨损，重量轻，易拆卸安装。

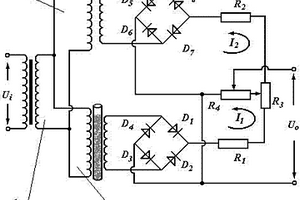

铁矿品位快速测试装置 1128

 0

本实用新型涉及一种铁矿品位快速测试装置。目前铁矿资源中易选的铁矿资源日益减少，相应的微细粒难选矿石的分选、提纯便成为当今选矿界迫切需要解决的难题之一。本实用新型组成包括：变压器L1（1），变压器L1的输入电压端与电压Ui连接，变压器L1输出端与空心变压器L2（2）和L3（3）输入端连接，空心变压器L2与空心变压器L3的输入端通过导线连接，空心变压器L2和L3的输出端分别与桥式整流器连接，桥式整流器的左端通过导线连接，桥式整流器右端与电阻R2和R1连接，电阻R2和R1与电位器R3串联连接，上桥式整流器左端与电阻R4串联连接，下桥式整流器左端与电阻R4串联连接，电阻R4滑动端通过导线连接至输出端Uo。本实用新型应用于铁矿品位快速测试装置。

复合型双向溜槽 1194

 0

本实用新型涉及一种复合型双向溜槽。现有的选矿溜槽均为单向单体，精矿与尾矿在同一方向排出，且没有设置压滤板，选矿功能单一。本实用新型的组成包括 : 槽体（1），在所述的槽体内倾斜放置有下溜槽底板（2），在所述的下溜槽底板上方安装有一组次第下降的压滤板（3），在所述的槽体内安装有上溜槽体（4），所述的上溜槽体的一端放置在上槽托架（5）上，在所述的槽体下端设置有尾矿排口（6）。本实用新型用于石墨矿的中选。

数字化磨矿浓度控制装置 766

 0

本实用新型公开了一种数字化磨矿浓度控制装置，包括配料箱，所述配料箱一侧壁面连通有进水管，所述进水管上连接有控制阀，所述配料箱两侧壁面均固定安装有支撑架，一对所述支撑架间固定安装有撒料筒，所述第一电机驱动端连接有挡料辊，所述挡料辊另一侧壁面活动连接于所述撒料筒内部一侧壁面，所述挡料辊侧壁面滑动于所述撒料筒内壁面。本实用新型涉及磨矿技术领域，本装置结构紧凑，通过配料箱使矿粉与水进行混合，混合后通入至浮选机中进行选矿，在选矿前需要对矿浆浓度进行调整，可通过控制石墨粉下料速度进行调整浓度，当进水量不变时，石墨粉下料速度越快，矿浆浓度越大，当石墨粉下料速度越慢浓度越小，给人们带来了方便。

积木式洗选机组 1171

 0

一种积木式多功能洗选机组。属砂金矿开采领域。整机采用积木式分块拼接,固定板连接;输水管道由活动法兰连接。选矿运用“强化碎散、多道筛分、分级入选”的原理,双层固定溜槽粗选鼓动溜槽扫选和精选;活动盖板与溜格铰接便于“清溜”和黄金封闭式管理;节能。本实用新型因拼接形式的不同而适应各种砂金粒度组成的砂金矿选矿。

非煤矿山浮选液体药剂断药声光报警装置 748

 0

本实用新型提供了一种非煤矿山浮选液体药剂断药声光报警装置，属于选矿机械技术领域。本实用新型加药仓内分为左右两部分且通过底部竖直设置的固定挡板进行分隔，加药仓的左侧底部为漏斗形且连通有药剂管路一，加药仓的右侧底部水平且连通有药剂管路二，加药漏斗置于加药仓内的右侧，加药漏斗的上端与药剂管道三连通，加药漏斗的左侧上部设置有溢流管，加药漏斗下端设置有弹簧装置，加药漏斗的上端右侧设置有触发杆，加药仓的右上角设置有触发式报警装置。本实用新型能够有效降低维护成本和员工工作强度，当生产过程中出现药剂管道欠药、断药、误差大时自动开启声光报请装置，提醒岗位员工进行检查维修，减少选矿资源损耗。

过滤机金属扇叶 1038

 0

一种过滤机金属扇叶,是选矿厂过滤装置的一种改进结构,其特征是扇叶框由弧形外圈和两弧形侧板组焊而成,中间隔板与弧形板呈T字形焊接,将扇叶隔成单独的两个过滤部分,金属弦丝通过对称豁口缠绕在扇叶框和支撑筋板上与支撑筋板构成网格状扇面。透孔率高达90%,滤饼脱落效果好,既提高了盘式过滤机的处理能力,又延长了扇叶的使用寿命,适于选矿厂的过滤装置用。

采金船密封分配器矿量调节装置 743

 0

一种砂矿开采的重力选矿矿浆分配设备——密封分配器矿量调节装置,它由可调厚胶板、胶板滑道、波纹手轮、圆锥齿轮、丝杆等组成。通过该装置可以调整密封分配器二分器入口处的面积,实现筛下矿浆的纵向分配,实现不停船“清溜”,提高选矿设备的利用率,提高设备的时间作业率。

用于搅拌装置的耐磨搅拌轴 699

 0

一种用于搅拌装置的耐磨搅拌轴。在选矿生产过程中，搅拌装置的搅拌轴与介质直接进行接触，搅拌轴磨损大，使用寿命短，针对以上问题，发明耐磨搅拌轴，提高设备连续运转率。一种用于搅拌装置的耐磨搅拌轴，其组成包括：法兰（1）、主轴（2）、耐磨胶板（3），锁紧螺母（4）和叶轮（5），法兰通过螺栓组件与转动设备连接，主轴的轴面上均匀的包覆有耐磨胶板，主轴的底部设置有锁紧螺母，锁紧螺母将主轴和叶轮固定连接，耐磨胶板的顶部与法兰接触，底部与叶轮接触。本实用新型应用于选矿搅拌装置。

硼矿石浮选工艺 1063

 0

本发明属于硼矿选矿工艺技术领域,特别涉及一种硼矿的浮选工艺。该工艺的特征是工艺流程为加水分解、加酸分解、粗浮选、精浮选、机械脱水工序后得产品;工艺条件加水工序的固液比1∶0.6-4,分解时间0.1-5小时,加酸分解、粗浮选、精浮选工序浓硫酸的加入量用钙镁总重量百分比分别为10-40%、7-25%、4-15%。此工艺具有工艺简单,易操作和控制,耗酸量低,硼回收率高,生产成本低等优点。

利用褐铁矿生产高品位氧化铁红的生产工艺 688

 0

本发明公开了利用褐铁矿生产氧化铁红的生产 工艺，是利用天然富褐铁矿石经采矿、选矿、烘干、粉 碎、水洗溶解、压滤烘干、焙烧、超细粉碎、成品包装等 工序得到高品位氧化铁红颜料，产品质量各项理化指标均达到国家标准，具有Fe2O3含量高、颜色好、易分散、接近人工合成铁红的质量指标的特点，工艺简单、经济实用，可广泛应用于油漆、涂料、塑料、橡胶、陶瓷、玻璃、建筑等行业。

自吸气下补水式溜槽 741

 0

本实用新型涉及一种自吸气下补水式溜槽。对含有石墨等矿质的矿浆进行提取矿物的方法中，溜槽选矿是一种常见方式。现有的选矿溜槽均无补水及补气装置，其选矿效果较差。本实用新型的组成包括 : 倾斜放置的槽体（1），在所述的槽体一端设置有矿浆进口（2），在所述的槽体下部内设置有两个尖缩板（3），所述的两个尖缩板布置成一端长一端短的梯形，在所述的尖缩板的右侧槽体上安装有接料板（4），在所述的尖缩板的左侧槽体下部设置有下补水装置（5），在所述的槽体底部设置有一组吸气装置（6）。本实用新型用于石墨矿的初选设备。

钢铁企业排水回收再利用装置 1124

 0

本实用新型提出钢铁企业排水回收再利用装置。排水收集池底部有管道连通升压泵进口，升压泵出口有管道连接静态混合器进口，静态混合器的出口管道连接出水管，出水管的管道上旁通连接温度变送器、取样阀和在线浊度计，静态混合器的旁通管路连接自来水管，自来水管道上串接有调节阀，自来水管和升压泵出口管分别串接有流量计，静态混合器外部包裹有加温装置。通过将钢铁企业的系统排水与自来水混合，通过浊度计在线监测水质，并通过加温装置调节水温，使之符合选矿水的要求，利用钢铁企业的系统排水再回收用于选矿，减少了选矿水源的浪费，有利于节能减排，提高经济效益，有利推广使用。
