上海上海有色金属无损检测技术理论与应用

基于CNN的超声无损检测图像缺陷分类方法 794

 0

本发明属于数字图像处理技术领域，具体为一种基于CNN的超声无损检测图像缺陷分类方法。本发明方法包括采集超声相控阵无损检测图像，并对检测图像进行分类，构造专用于超声相控阵无损检测图像缺陷分类的数据集；并将数据集按照一定比例划分为训练集、测试集，训练集用来训练网络模型，测试集用来测试训练好的网络模型的性能；设计专用的超声相控阵无损检测图像缺陷分类的深度卷积神经网络，该网络包括：数据输入模块、双尺度特征提取模块、特征重组模块、特征融合模块、CA模块和分类器。本发明可以提高超声相控阵无损检测图像中缺陷的分类效率，减轻相关制造企业再缺陷数据分析过程中的成本。

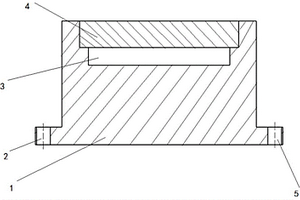

低压电器电触点超声波无损检测用测试块 865

 0

本实用新型提供一种低压电器电触点超声波无损检测用测试块，所述测试块包括厚度块和承载该厚度块的支撑体，所述支撑体包括沉孔和实体部分，所述沉孔分为第一凹槽和第二凹槽，所述厚度块镶嵌在所述沉孔的第一凹槽内；所述实体的下表面设有两个螺纹通孔，所述螺纹通孔用于所述测试块的位置固定。本实用新型解决了检测触头触桥结合面时检测强度偏弱的问题，具有很高的推广应用价值。

低压电器电触点超声波无损检测用直线型狭缝测试工件 676

 0

本发明公布了一种低压电器电触点超声波无损检测用直线型狭缝测试工件，包括测试块，所述测试块为声学分辨力测试块。所述声学分辨力测试块分别设置同一深度、多组不同狭缝宽度、不同狭缝间距的相互平行的直线型狭缝。本发明能够配合超声波扫描技术，完成超声波探头声学分辨力的标定,可以标定超声探头分辨水平、垂直及倾斜缺陷的能力，完成对超声探头声学分辨力的标定；同时能够检测出低压电器电触点焊接面上的裂纹、孔状以及条状的各类缺陷，并能对缺陷的大小做出定量的标定，提高工作效率，具有很高的推广应用价值。

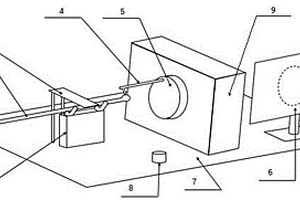

检测焊球失效的电子散斑干涉系统及无损检测方法 906

 0

本发明属于电子封装领域,涉及一种用于检测板级组装球栅阵列封装器件中焊球失效的电子散斑干涉测试系统及其检测方法。该系统包括:检测样品的固定与加载部分,电子散斑干涉的离面位移测试光路部分,和计算机数据分析处理部分。离面位移测试光路部分用于形成检测样品在机械载荷下变形后的干涉条纹,即表面微位移信息。计算机数据处理部分,用于采集条纹、进行相位解包和位移计算、定位失效区域。通过比较对标准品与样品的离面位移条纹确定样品是否发生焊球失效。该系统组成元件简单,测量过程不会损坏器件,检测方法简便、工艺整合性好,可实现流水线上的实时测量,从而大大提高板级组装球栅阵列封装器件中焊球失效的检测效率。

低压电器电触点超声波无损检测用弧面斜面型测试工件 1152

 0

本实用新型公布一种低压电器电触点超声波无损检测用弧面斜面型测试工件，包括测试块，所述测试块为长方体，所述长方体下表面及侧表面均为平面，上表面由第一平面、倾斜角度为1～10°的第一斜面、倾斜角度为10～20°的第二斜面、圆弧半径为10～50mm的圆柱面以及第二平面依次连接而成。本实用新型充分考虑低压电器领域电触头的形状特点，能够配合超声波扫描技术，完成超声波探头对具有斜面或圆弧面工件的检测能力进行标定；可以弥补其他多种标准中规定的测试块的不足，提高工作效率，具有很高的推广应用价值。

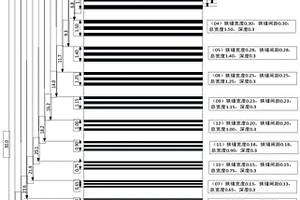

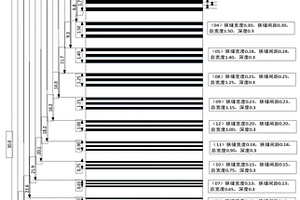

低压电器电触头超声波无损检测用直角型狭缝测试工件 1012

 0

本发明提供一种低压电器电触头超声波无损检测用直角型狭缝测试工件，包括测试块，所述测试块为声学分辨力测试块，所述声学分辨力测试块上分别设置有12组不同宽度、不同间距的相互垂直的直角型狭缝。本发明可以标定超声探头分辨水平间距、垂直间距相隔为0.05mm、0.08mm、0.10mm、0.13mm、0.15mm、0.18mm、0.20mm、0.23mm、0.25mm、0.28mm、0.30mm、0.35mm的水平、垂直及倾斜缺陷的能力，完成对超声探头声学分辨力的标定；同时能够检测出低压电器电触点焊接面上的裂纹、孔状以及条状的各类缺陷，并能对缺陷的大小做出定量标定，提高工作效率，具有很高的推广应用价值。

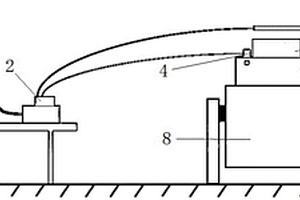

振动测试连接螺栓无损检测系统 964

 0

本实用新型涉及一种振动测试连接螺栓无损检测系统，包括相互连接的控制器和力锤，还包括位于夹具或待振动测试样品的三轴加速度传感器，所述三轴加速度传感器连接控制器。与现有技术相比，可以实时得到螺栓的连接状态，且可以复现结果，对螺栓无损害，能量化得出振动结构的改变对振动能量量级传递的影响程度。

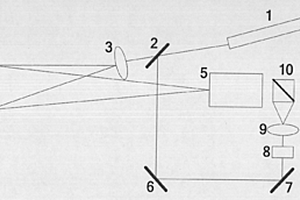

便携式激光散斑干涉无损检测的探测器 963

 0

本实用新型涉及一种便携式激光散斑干涉无损检测的探测器。它包括探测器骨架、电控剪切镜、CCD、电控反射镜、扩束镜和激光器。通过本实用新型，可以将激光剪切散斑技术很好地应用于工业无损检测领域。

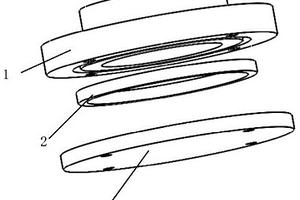

低压电器电触头超声波无损检测用测试块及其组合和应用 682

 0

本发明公开一种低压电器电触头超声波无损检测用测试块及其组合和应用，所述测试块由三部分组成：第一部分为凸字型部件，第二部分为圆环形密封部件，第三部分为密封盖；所述圆环形密封部件安装在所述凸字型部件底部，所述圆形密封盖设置在所述凸字型部件顶部，所述圆环形密封部件位于所述凸字型部件、所述密封盖之间；所述凸字型部件是指整体呈凸字型结构，凸字型的上下两部分均是圆柱体或长方体；所述凸字型部件内部均设有梯形孔。测试块单独使用其中任意一个测试块或者多个测试块任意组合。本发明可供检测人员方便的使用于探头、检测设备的性能测试、灵敏度的调整，检测特殊形状工件时的调整以及测量范围的调整等方面的工作。

低压电器电触点超声波无损检测用测试块及标定方法 739

 0

本发明提供一种低压电器电触点超声波无损检测用测试块及标定方法，所述测试块包括厚度块和承载该厚度块的支撑体，所述支撑体包括沉孔和实体部分，所述沉孔分为第一凹槽和第二凹槽，所述厚度块镶嵌在所述沉孔的第一凹槽内；所述实体的下表面设有两个螺纹通孔，所述螺纹通孔用于所述测试块的位置固定；所述方法包括：将测试块整体连接固定在测量水槽内；利用超声波无损检测设备获得厚度块下表面的反射回波；调节脉冲发生器的增益面板，使得下表面反射回波信号高度达到满幅的80％；确定脉冲发生器的增益，并作为超声探头进行后续工件检测的标准。本发明解决了检测触头触桥结合面时检测强度偏弱的问题。

低压电器电触头超声波无损检测用测试块及其组合 683

 0

本实用新型公开一种低压电器领域电触头无损检测用测试块及其组合，所述测试块由三部分组成：第一部分为凸字型部件，第二部分为圆环形密封部件，第三部分为密封盖；所述圆环形密封部件安装在所述凸字型部件底部，所述圆形密封盖设置在所述凸字型部件顶部，所述圆环形密封部件位于所述凸字型部件、所述密封盖之间；所述凸字型部件是指整体呈凸字型结构，凸字型的上下两部分均是圆柱体或长方体；所述凸字型部件内部均设有梯形孔。测试块单独使用其中任意一个测试块或者多个测试块任意组合。本实用新型可供检测人员方便的使用于探头、检测设备的性能测试、灵敏度的调整，检测特殊形状工件时的调整以及测量范围的调整等方面的工作。

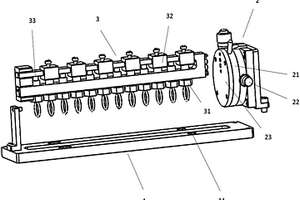

超声波无损检测中固定被测工件的通用夹具 714

 0

本实用新型提供了一种超声波无损检测中固定被测工件的通用夹具，包括：用于保持整个夹具的定位及水平放置的夹具底座；用于调节被测工件焊接面与超声探头垂直的调角装置；以及用于固定不同类型被测工件的定位模块或夹持模块；所述夹具底座水平放置于超声波无损检测机构的水槽底部，所述调角装置安装在夹具底座的一侧，所述调角装置上设有能转动的刻度盘，所述定位模块或夹持模块一端与调角装置连接，另一端与夹具底座固定。本实用新型针对大量不同外形、尺寸工件，通过调节夹紧机构和调角装置，达到使用一个通用夹具就能使超声波垂直入射到被测工件表面的目的，而无需定制不同种类的夹具。

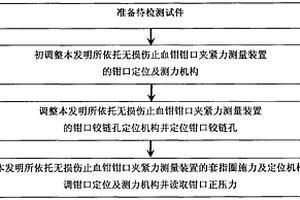

面向质量检测的无损伤止血钳钳口夹紧力的测量方法 720

 0

本发明公开了一种面向质量检测的无损伤止血钳钳口夹紧力的测量方法,包含以下四个步骤:步骤一、准备待检测试件;步骤二、初调整无损伤止血钳钳口夹紧力测量装置的钳口定位及测力机构;步骤三、调整无损伤止血钳钳口夹紧力测量装置的钳口铰链孔定位机构,并进行钳口铰链孔定位;步骤四、分步调整无损伤止血钳钳口夹紧力测量装置的套指圈施力及定位机构。本发明测量方法,从而便于生产厂商对现有成熟型号的止血钳或处于改进试制阶段的止血钳进行准确的钳口夹紧力测定,以进行质量认定。

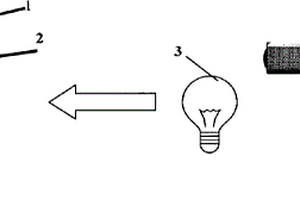

检验古代壁画空鼓位置的非接触无损检测方法 844

 0

本发明涉及一种检测技术领域的检验古代壁画空鼓位置的非接触无损检测方法,步骤为:拍摄壁画表面的可见光数码照片;用照明灯对壁画表面进行升温,使壁画表面产生温度变化,并将温度变化控制在摄氏5度以内;在升温的同时通过红外热像仪采集壁画全动态红外视频信号,经处理得到与壁画表面热分布相应的热像图;对得到的壁画表面热像图进行分析,壁画表面不存在空鼓时,不存在色彩异常区;当壁画存在空鼓时,相应区域的颜色存在色彩异常区;对红外热像图片上的色彩异常区,通过与数码照片的比较判断,判断空鼓的位置和范围。本发明克服了用手敲击空鼓部位,检查空鼓程度及范围方法中有可能损害古代壁画的缺点,达到了非接触无损伤检测的目的。

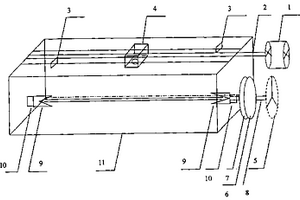

用于检测细长型棒材内部缺陷的无损检测的机械装置 773

 0

本实用新型涉及一种用于检测细长型棒材内部缺陷的无损检测的机械装置,其特征在于它由探头推进与折返,棒材转动和棒材固定与拆卸三部分构成。在探头推进与折返中,液体槽上部装有导轨,导轨上的桥板经螺旋杆沿导轨作平稳滑动;固定探头的测试夹头固定在桥板下端;螺旋杆的一端连接步进电机;棒材转动中角度设置圆盘主动转盘相连;角度设置圆盘旋可转动不同角度,在压紧弹簧的驱使与回复下完成角度旋转,每次旋转前主动转盘处于同一起始位置。棒材快速固定与拆卸是由二个内置式中空圆锥和压紧弹簧组成。本装置可使工件的不同外表面朝向夹持探头,完成多角度探测扫描,降低工件缺陷漏检和误判几率。

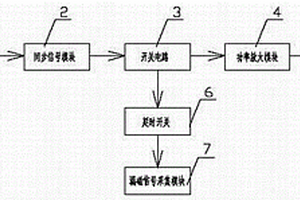

用于铁磁性材料无损检测的漏磁检测装置 905

 0

本发明公开了一种用于铁磁性材料无损检测的漏磁检测装置，即本装置中CPU控制模块、同步信号模块、开关电路、功率放大模块、磁化线圈依次连接，同步信号模块的输出端连接延时开关输入端，延时开关输出端连接漏磁信号采集模块输入端，其中漏磁信号采集模块由依次连接的漏磁传感器、前置放大单元、前级滤波单元、A/D采集单元、数字滤波单元、缺陷识别处理单元和报警输出单元构成。本检测装置有效提高铁磁性材料漏磁检测分辨率，提升漏磁检测信噪比，达到发现铁磁性材料的微小缺陷，尤其是薄形铁磁性材料，进而提升了产品质量。

无损检测高压油管球形头部圆度的检测装置 1082

 0

本实用新型公开了一种无损检测高压油管球形头部圆度的检测装置，适用于高压油管，包括水平工作台，所述水平工作台上设有精密转台，所述精密转台上连接有精密电感测头，所述精密转台一侧的水平工作台上设有定位装置，所述高压油管放置在定位装置上，且高压油管的球头与精密电感测头相接触。本实用新型是在产品不破坏的情况下直接测量，不用专业的技术人员，可以直接放置在生产区域使用。避免了破坏测量产生的产品报废，降低了企业选择操作员工的难度，提高产品质量的过程控制能力，及时发现不良，降低了过程报废的概率。

植被层无损检测用检测设备 789

 0

本实用新型公开了一种植被层无损检测用检测设备，包括检测仪和两个固定块，两个固定块位于检测仪后侧的左侧和右侧，固定块的内部设置有卡带，左侧卡带的后侧固定连接有定位块，右侧卡带的后侧固定连接有限位块，限位块内部的顶部和底部均开设有限位槽。本实用新型通过设置检测仪、固定块、卡带、定位块、限位块、限位槽、定位槽、定位机构和调节机构的配合使用，通过将卡带取出围绕树木一周后拉动调节机构，通过与定位机构的配合使用对限位块进行了固定，解决了现有检测仪通常的固定方式是直接钉在树木上，这样的话会对树木造成一定的伤害，因此可以使用卡带的连接方式对树木进行固定，以此来减小对树木的伤害。

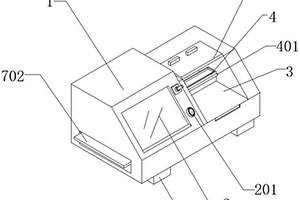

可无损检测的高压放电法检测设备 903

 0

本实用新型公开了一种可无损检测的高压放电法检测设备，包括机体、定位器和散热器，所述机体的外壁安装有检测箱，所述机体的正面安装有显示屏，所述检测箱的内壁安装有滑座，所述滑座的顶部安装有支撑块，所述机体的内壁安装有散热器。本实用新型通过安装有定位器和转动辊对不同尺寸的检测物体快速的固定，固定物体进行检测时，根据物体的尺寸移动限位块的位置，将物体放入到定位器的内部后，复位弹簧推动支撑杆移动，支撑杆移动带动连接板移动，连接板移动时带动限位块复位，限位块复位时带动防护板移动，防护板的外壁与检测物体的外壁接触后对物体进行限位，达到快速固定不同尺寸物体进行检测的目的。

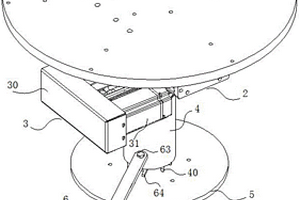

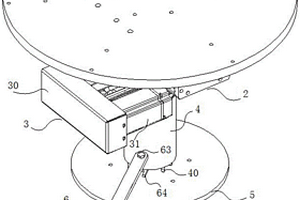

用于射线无损检测的微调装置、检测系统及方法 914

 0

本发明提供了一种用于射线无损检测的微调装置、检测系统及方法，包括：载物台，用于放置待检物；X轴微调机构，连接在载物台下端，用于沿X轴方向移动载物台；Y轴微调机构，连接在X轴微调机构下端，用于沿Y轴方向移动X轴微调机构从而改变载物台的位置。本发明通过利用微调装置安装在检测系统的旋转台上来对待检物的位置进行微调，使待检物的检测位置尽可能处在检测射线的中心周围，从而有利于在CT系统的投影和重建过程需要满足旋转中心、探测器中心、射线源焦点三者在一条直线上并且垂直于探测器的条件，并快速获得最佳几何放大比，提高CT检查系统的检测精度。

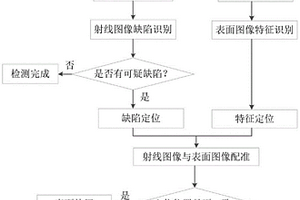

基于多模态图像的无损检测装置及其检测方法 760

 0

本发明提供了一种基于多模态图像的无损检测装置及其检测方法，包括：X射线机在开启时放射X射线，X射线穿透被检测物体照射到辐射探测器表面形成射线图像，射线图像反映照射到探测器表面不同区域的辐射强弱，得到被检测物体内部和表面的结构信息；入射侧相机置于X射线机照射被检测物体的入射侧，入射侧相机在入射侧对被检测物体表面进行拍摄，得到物体表面图像，记录射线入射侧被检测物体表面的结构信息；出射侧相机置于X射线出射侧，出射侧相机在出射侧对被检测物体表面进行拍摄，得到物体表面图像，记录射线出射侧被检测物体表面的结构信息。

用于射线无损检测的微调装置及具有其的检测系统 999

 0

本实用新型提供了一种用于射线无损检测的微调装置及具有其的检测系统，包括：载物台，用于放置待检物；X轴微调机构，连接在载物台下端，用于沿X轴方向移动载物台；Y轴微调机构，连接在X轴微调机构下端，用于沿Y轴方向移动X轴微调机构从而改变载物台的位置。本实用新型通过利用微调装置安装在检测系统的旋转台上来对待检物的位置进行微调，使待检物的检测位置尽可能处在检测射线的中心周围，从而有利于在CT系统的投影和重建过程需要满足旋转中心、探测器中心、射线源焦点三者在一条直线上并且垂直于探测器的条件，并快速获得最佳几何放大比，提高CT检查系统的检测精度。

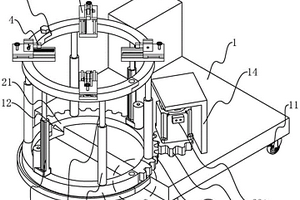

钢结构工程质量无损检测设备及检测方法 765

 0

本申请公开了一种钢结构工程质量无损检测设备及检测方法其包括基座、转动设置于基座上的底部圆环、位于底部圆环正上方的顶部圆环、多个设置于顶部圆环上的探头和设置于基座上的探伤仪主体，底部圆环与顶部圆环的部分区域突出于基座，基座设置有转动驱使机构；底部圆环包括转动连接于基座上的第一底部半圆环和铰接于第一底部半圆环任意一端的第二底部半圆环，顶部圆环包括第一顶部半圆环和铰接于第一顶部半圆环任意一端的第二顶部半圆环。本申请具有便于对环形焊缝进行检测的效果，且检测速度较快，有利于提升环形焊缝的检测效率。

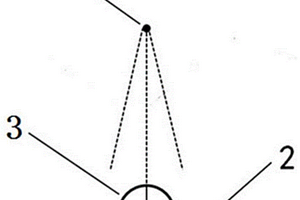

高压电缆X射线带电无损检测装置及检测方法 780

 0

本发明涉及一种高压电缆X射线带电无损检测装置及检测方法，该装置包括X射线源(1)、X射线成像板(2)和用于控制X射线源(1)和X射线成像板(2)并进行图像处理的电脑；所述的X射线源(1)和X射线成像板(2)通过控制线与电脑连接；所述的X成像板(2)与高压电缆紧贴在一起；所述的X射线源(1)的焦点、高压电缆的中心点与X射线成像板(2)的中心点在一条直线上，并且这三点形成的直线与X射线成像板(2)垂直。与现有技术相比，本发明具有检测成本低、时效性好和检测范围广等优点。

用于大型排水箱涵结构内侧腐蚀检测的无损检测方法 722

 0

本发明公开了一种用于大型排水箱涵结构内侧腐蚀检测的无损检测方法，该无损检测方法包括以下步骤：在所述排水箱涵的表面布置至少一条检测测线；利用超声映像装置、地质雷达、三维超声成像仪中的一种或多种组合沿所述检测测线移动以对所述检测测线下方所述排水箱涵相对应的结构层当前厚度进行检测，通过将所述结构层的当前厚度与所述结构层的设计厚度进行比较，以确定所述排水箱涵相对应的所述结构层内表面上的腐蚀情况。本发明的优点是：不需要钻孔取芯，利用非破损的方法可以快速准确的检测排水箱涵结构内侧腐蚀情况。

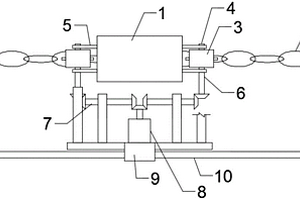

零部件无损检测用检测台移动机构 665

 0

本实用新型公开了一种零部件无损检测用检测台移动机构，包括检测平台，检测平台内装有无损检测仪，检测平台两端装有轴承座，每端轴承座均有上下两个且分别连接有上转轴和传动机构，上转轴和传动机构之间可拆卸连接有行进轮，可以根据链条尺寸更换行进轮，行进轮上有尺爪，尺爪与待检测链条尺寸相匹配，用以沿链条行进，传动机构和行进电机输出端相连，行进电机安装在电机座上且电机座在滑道上滑动连接；电机座上装有电源开关，电源开关与行进电机电性相连；通过行进轮沿链条移动，能够使检测平台沿链条移动，免于人工操作，节省了人力，便于链条类零件的检测，降低了工作人员的劳动强度。

智能卡的线圈引出线无损伤检测系统及检测方法 994

 0

本发明公开了一种智能卡的线圈引出线无损伤检测系统及其检测方法。所述智能卡的线圈引出线无损伤检测系统包括：生产线、拍照装置、数据汇总处理装置、标记装置，所述拍照装置置于所述生产线上方，所述拍照装置连接所述数据汇总处理装置，所述标记装置连接所述数据汇总处理装置。通过上述方式，本发明能够有效将生产中产生的次品剔除，提高生产效率。

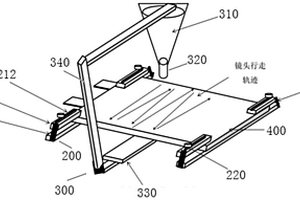

软包锂离子电池电解液无损式检测装置及检测方法 1105

 0

本发明公开了一种软包锂离子电池电解液无损式检测装置及检测方法，软包锂离子电池电解液无损式检测装置包括：支撑装置；定位装置；高频率超声波扫描结构，检测方法包括如下步骤：(1)将电池平放在支撑装置上；(2)根据需要测试的区域对镜头的X轴和Y轴轨迹行程进行调试并保存；(3)通过不同电池厚度选用对应频率的发射镜头进行预先测试；(4)根据X轴和Y轴轨迹设计值对电池四角部位进行固定，(5)开启高频率超声波扫描结构，待高频率超声波扫描结构完成设定轨迹后，调出对应检测图并保存。本发明可以直接、准确判断电解液分布的均匀性及浸润效果，对电池无任何损伤；再者本方案还具有简便快捷，可操作性高等优点。

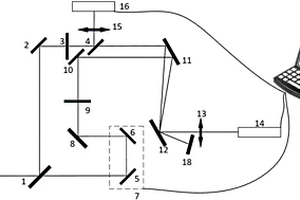

金属材料表层电子信息无损检测装置和检测方法 1024

 0

一种金属材料表层电子信息无损检测装置和检测方法，其构成包括第一分束片、第一反射镜、第一可变中性密度滤波片、第二分束片、第二反射镜、第三反射镜、电动平移台、第四反射镜、第二可变中性密度滤波片、第五反射镜、抛物面镜、供样品放置的样品架，第一凸透镜、多通道锁相放大器、第二凸透镜、光束质量监测系统、计算机和遮光套筒，本发明不会对样品造成额外的损伤，可获取金属表面电子价带跃迁的相关信息，从微观电子跃迁可推导出金属改性或损伤等的宏观信息，这不仅对金属材料进行激光冲击强化后进行无损检测有重要的帮助，也对利用飞秒激光提升金属材料的抗损伤性能有着重要的指导意义。

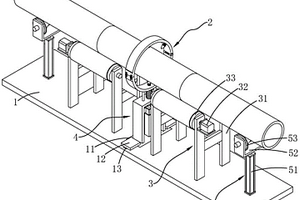

钢管焊缝超声波无损检测装置及检测方法 821

 0

本申请涉及一种钢管焊缝超声波无损检测装置及其检测方法，涉及钢结构检测领域，以解决现有检测装置因安拆不便导致检测效率较低的问题，其中钢管焊缝超声波无损检测装置包括支撑底座、焊缝检测机构和驱动机构，焊缝检测机构和驱动机构均设置于支撑底座上，驱动机构驱动水平设置的管道以其中心线为轴线转动，以使焊缝检测机构对管道外周壁上的焊缝进行检测，焊缝检测机构包括活动套设于管道外部的检测环和多个用于检测的检测头，多个检测头均设置于检测环上。本申请具有通过检测头能够对焊缝进行检测，启动驱动机构带动管道发生转动，检测头能够全面检测管道上的焊缝，管道转动一定的角度后即可完成检测，提高检测的效率的效果。
