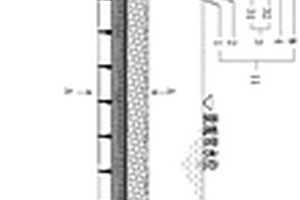

本实用新型提供了一种基于基岩地质的地热井,包括从上至下排列的固井段和过滤器井段,所述固井段包括9米长的井壁管,所述井壁管与井身之间采用水泥浆回灌;所述过滤器井段包括11米长的透水管,所述透水管与井身之间设有过滤器,且在透水管与井身之间填充鹅卵石;在所述过滤器井段底部设置有40米长的生产井段,该生产井段的直径小于所述固井段和过滤器井段的直径。本实用新型中,地热井可以同时将卵石层和基岩裂隙层中的地下水引入到地热井中,使得地热井内的水源充足,为后续对地热的利用提供了有力的保障,且过滤器可以将卵石层中地下水的泥沙阻隔在透水管与井身之间,防止泥沙进入地热井中,提高了地热井中水源的质量。
本发明公开了监测井水文地质参数的测试装置,包括底座、安装块和立柱,所述安装块和立柱均与底座的顶部固定连接,所述底座的底部转动连接有多个万向自锁轮,测试方法包括以下步骤:步骤1:先通过转动旋钮,带动螺杆转动,然后通过螺纹套带动承重板移动,调节承重板的高度;步骤2:然后转动花篮螺丝带动承重板转动,调节承重板的方向;步骤3:最后启动伸缩气缸,带动取样桶向下移动,使得取样桶的下端拍击水面,再通过伸缩气缸带动取样桶升起,同时取样桶可以盛装一部分水,使得水面下降,再通过水压传感器监测水压的变化。本发明通过多处调节机构的设置,使测试装置可以根据监测井的具体情况进行自由的调节,从而提升了测试装置的安装效率。

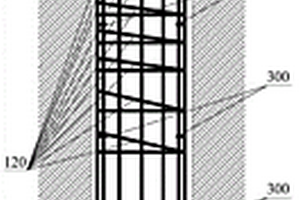

一种砂层地质桩基础孔底注浆装置及施工方法,其装置包括:钢筋笼、多个水囊、多个固定导向机构、多个注水开关阀。通过在钢筋笼中安装多个固定导向机构,使得多个水囊的设置方向与钢筋笼一致;通过多个注水开关阀对多个水囊进行注水,注水完成后对多个水囊表面涂抹机油,以便后续脱模取出;将放置了多个水囊的钢筋笼安装至已钻好的桩孔,对桩基进行混凝土浇筑;当桩基混凝土达到设计龄期后,经对多个水囊放水后取出,形成多个孔道;最后对多个孔道完成注浆。相较于传统的通过预埋钢管的注浆管施工方法,本发明实施例对水囊进行回收利用,节约了钢材,避免了因注浆管堵塞无法进行注浆而导致的质量问题,同时也加快了施工进度。

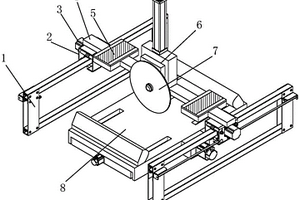

本发明公开了一种节能低污染的地质岩心切割机,包括支架、移动装置主体、第一电机、横杆、吸尘装置主体、驱动调节装置主体、切割刀片和辅助装置,本发明通过在切割刀片下方设置辅助装置,辅助装置内部设有调节机构,调节机构顶部与驱动机构相接,调节机构由独立电机驱动,驱动下可实现驱动机构进行前后移动,向前或向后移动,方便外部的吊机将物料放置在驱动机构顶部,便于其进行稳定的入料,不受支架的阻碍;驱动机构顶部两端设有接触机构,驱动机构经过电机驱动,驱动使得内部组件传动,从而实现接触机构对物料两端进行扶持,在切割过程中不会因为一端分离,导致另一端倾斜,提高切割的效率以及效果。

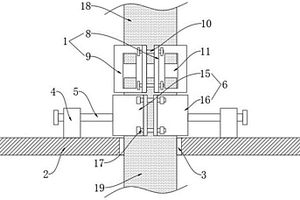

本实用新型公开了一种软弱地质预应力混凝土桩用接桩定位装置,包括支撑平台和导向抱箍,所述支撑平台包括踏板,踏板的上表面开设有让位槽口,踏板的上表面固定连接有承载块,承载块的侧面滑动插设有伸缩杆,伸缩杆的端部固定连接有定位抱箍,踏板的上表面开设有吊装螺纹孔,所述导向抱箍包括第一箍板和第二箍板,第一箍板和第二箍板的侧面贯穿插设有第一调节螺栓,第一箍板和第二箍板的表面均开设有多个焊接窗口。该定位装置通过设置踏板,并利用定位抱箍将踏板和桩体表面连接,踏板在软弱地面上形成工作平台,供工作人员站立,方便对桩体对接处安装导向抱箍实现接桩定位,以及方便焊接等操作,大大方便人们的工作,提高工作效率。
本实用新型提供一种便捷式地质灾害监测系统,包括箱体、位置测量机器人、处理器、传感器组、降温装置、报警装置以及标识物,箱体包括带有空腔的本体、开口、活动门以及活动连接件。应用本实用新型的技术方案,效果是:整体结构精简,通过设计自动化箱体取代监测站房,可以方便设备的快速便捷化部署,且可随时拆移,多次利用,造价也更低;既能对位置测量机器人所处环境进行实时监测,很好地保护位置监测机器人,又能通过各部件的组合集数据采集、处理和报警为一体,信息实时快捷,为灾情提供更迅捷的反映。
地质管材夹持工具,包括外钳和内钳,外钳呈圆弧状,外钳的内圆弧边缘设有钳齿,钳齿的上表面为平面,钳齿的两侧为向外凸起的圆弧面,相邻的钳齿之间相互接触;内钳包括上钳和下钳,上钳和下钳均呈圆弧状,上钳位于下钳的上方,上钳和下钳的内圆弧边缘均设有钳齿,钳齿的上表面为平面,钳齿的两侧为向外凸起的圆弧面,相邻的钳齿之间相互接触;外钳的一端与内钳的一端活动连接,外钳与内钳可相对转动,外钳的端部位于上钳和下钳之间,内钳的另一端设有手柄,手柄的端部位于上钳和下钳之间。本实用新型夹持接触面积大;不易损伤管材;使用寿命长。

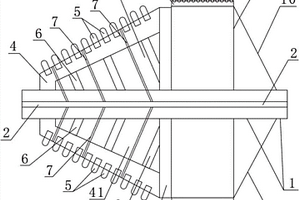

本实用新型公开了一种用于地质勘探的扩孔器,包括中心钻杆、锥形扩孔钻杆和平滑扩孔杆,中心钻杆外部安装有锥形扩孔钻杆和平滑扩孔杆,扩孔钻杆安装座固定安装于中心钻杆外部;锥形扩孔钻杆的空腔中安装有若干个固定连接杆,固定连接杆一端端部与锥形扩孔钻杆的空腔内表壁固定连接,固定连接杆一端端部与中心钻杆外表壁固定连接;锥形扩孔钻杆的圆锥体外表面均匀固定镶嵌有若干个切削刀块,平滑扩孔杆外部固定连接有切削块安装座,切削块安装座外侧壁上均匀固定镶嵌有若干个平滑扩孔切削块。本实用新型中心钻杆带动锥形扩孔钻杆与平滑扩孔杆同步转动,所有切削刀块实现初步扩孔切削操作,所有平滑扩孔切削块实现平滑切削孔径。
本发明公开了一种软弱地质预应力桩基测量装置,包括底座,所述底座上端通过支撑杆安装有安装框,所述安装框内部转动连接有双向螺纹杆,所述双向螺纹杆上螺纹连接有第一螺纹块和第二螺纹块,且第一螺纹块和第二螺纹块关于双向螺纹杆中心对称设置,所述双向螺纹杆下端贯穿安装框下端与第二正反电机传动连接,所述安装框右侧设置有清洗箱,所述清洗箱左侧固定有第一固定座和第二固定座,所述第二螺纹块右端与第二摆杆铰接,所述第二摆杆另一端与第二固定座铰接。本发明可以调节测量绳位置使其处于不同直径桩基的中心,便于对不同直径的桩基进行测量,以及测量结束后可以对测量绳外侧进行清洗,便于下次使用。
本实用新型公开了一种适用于地质勘探的卡爪式绳索取心钻具的打捞器,包括顶杆、卡爪抓捕罩、支架、释放勾、导正套、触发滑套、提拉轴、弹簧压盖及接头。提拉轴上端与接头连接;提拉轴的下端位于支架中,支架的顶部设有弹簧压盖;支架的键槽内铰接有释放勾;支架的下部连接卡爪抓捕罩,顶杆和导正套位于支架内,导正套和支架之间设置有顶杆释放弹簧;支架的上部设有弹簧压盖,提拉轴通过弹簧压盖的中心孔置于支架内;接头与提拉轴销接置于弹簧压盖的上部,接头的下部连接触发滑套,释放勾的尾部设置在触发滑套内。本实用新型在回收卡爪式绳索取心钻具的过程中,钻具遇到异常卡阻时本实用新型具有自脱卡功能,能够实现与钻具卡爪的安全分离。
本实用新型公开了一种用于隧道检测的地质雷达天线支架。包括脚架13和天线托架10,脚架13设置于天线托架10的底部。脚架13通过磁力座1吸附在电瓶车顶,脚架13的安装平台9高度可以通过摇杆7进行控制。天线托架10安装在脚架13的安装平台9上,借助安装在天线托架10上的万向轮101和弹簧106,可以防止检测过程中衬砌与天线的距离减小造成的设备损坏和人员伤亡。本实用新型便于安装和收纳,有利于提高检测效率,且能保证检测过程中的设备人员安全。
本实用新型公开了用于地质勘探的伸缩式锚杆,包括锚杆主体,所述锚杆主体的表面设置有抗弯层,所述抗弯层远离锚杆主体的一侧设置有耐磨层,所述耐磨层远离抗弯层的一侧设置有防腐蚀层,所述抗弯层包括锰钢层,所述锰钢层远离锚杆主体的一侧设置有球墨铸铁层。本实用新型通过设置锚杆主体、抗弯层、锰钢层、球墨铸铁层、耐磨层、碳钢层、钨钢层、防腐蚀层、镍钢层和铬钢层的相互配合,达到了使用强度高的优点,解决了现有的伸缩式锚杆使用强度低的问题,当人们在使用伸缩式锚杆时,不会出现弯曲折断的现象,且长期使用中不会受到阳光照射、温度变化、风吹雨淋等外界条件的影响,不会导致强度下降,方便人们使用。
本实用新型公开了一种地质仪器加固装置,包括底座,所述底座底部铰接有支撑杆,所述底座上固定安装有竖直放置的框架,所述框架远离底座的一面中部铰接有手提杆,所述框架正面与背面中部固定安装有水平放置的支撑架,所述支撑架远离固定板的一端活动连接有第二T型连杆,所述延伸到框架内部的部分第二T型连杆一端固定连接有两个竖直放置的固定夹,两个所述的固定夹处于同一平面所述支撑架和框架内侧与支撑架平行的侧面之间滑动安装有固定板,所述固定板外侧固定连接有贯穿框架的第一T型连杆,所述第一T型连杆外侧套接有第一弹簧。本实用新型结构简单,稳定性能较好,能够横好的固定物探仪减轻机械件磨损。
本实用新型公开了一种地质规划设计用勘察钻探装置,包括底座本体,所述底座本体的下表面固定连接有滚轮,所述滚轮的数量为四个,且四个滚轮分别固定连接在底座本体下表面的四角,所述底座本体的上表面固定连接有支撑杆,所述支撑杆的正面固定连接有测量尺,所述支撑杆的侧面固定连接有安装架,所述安装架的一端固定连接有第一电机,所述第一电机的输出轴固定连接有减速器,所述减速器的内部固定连接有螺纹杆,底座本体的上表面固定连接有轴承座,所述螺纹杆的一端固定连接在轴承座的内部。本实用新型通过设置钻头、锥形齿、钻刃和固定盘,解决了钻探装置在过硬的物质上进行钻探时会非常费力,且钻进缓慢,钻头会在短时间内被磨平的问题。
本发明公开了一种便携式地质勘查用岩石样品参数测量设备,包括调节机构和找平机构,通过设置了调节机构在限位板左端,通过第一限位滑槽和第二限位滑槽对测量机构和气动调节杆进行限位和安装动作,通过设置了测量机构在限位板左端,通过限位滑块和位移顶板带动气动压头进行高度调节,通过设置了旋转机构在放置板内部,通过永磁体和弹性金属之间的磁性吸附效果使检测摄像头进行上下高度调节,然后通过四爪夹具对岩石样品进行夹紧动作,通过设置了找平机构在位移底板底部,通过水平传感器对位移底板的水平度进行检测,然后通过旋转调节螺杆带动微型电推杆进行高度调节动作。
本发明涉及液压控制领域,公开了一种三维地质仿真系统的伺服液压控制系统及控制方法。控制系统包括:伺服驱动器、伺服电机、连接座和液压泵,伺服电机一端与伺服驱动器连接,伺服电机的另一端通过连接座与液压泵连接;其控制方法包括:通过第一电机泵对油源进行加压使其通过第一管道流出;将第一管道中的油分流至至少一个第二管道中;通过第二电机泵将第二管道中的油进行再次加压使液压缸的动力输出端完成顶升动作。与传统的有阀伺服系统相比,伺服执行装置可以大幅度降低系统中存在的高压溢流损失,实现大出力,同时具有对油液污染敏感性低、噪声低,无需辅助油源,可简化泵的结构和省去冷却装置等优点。

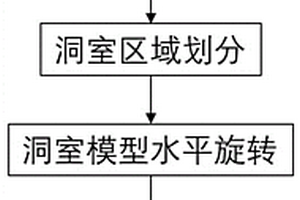

本发明公开了一种地下洞室展平方法、地质编录方法、电子设备及存储介质,该展平方法包括获取原洞室点云模型及其点的坐标;选择控制点,根据控制点将原洞室点云模型分为顶拱区域、左壁区域和右壁区域;根据旋转角度对原洞室点云模型进行旋转;左壁区域保持不变,将顶拱区域和右壁区域展平至左壁区域所在面,将左壁区域、展平后的顶拱区域和右壁区域进行整合得到展平后的洞室点云模型的点云数据集;根据旋转角度对展平后的洞室点云模型进行反向旋转,使其保持不变区域与原洞室点云模型的对应区域完全重合,得到反向旋转后的洞室点云模型的点云数据集。本发明可以解决模型中左、右壁点云遮挡导致编录效率低等问题。

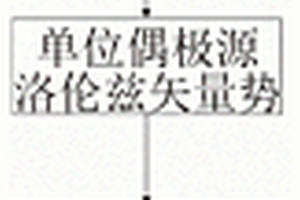

本发明提供了一种层状地质条件下任意位置偶极源电磁场响应的数值计算方法,包括以下步骤:步骤S100:根据偶极源在层状介质中的位置定义各地层;步骤S200:正交分解偶极源;步骤S300:推导单位偶极源在各个地层产生的洛伦兹矢量势表达式;步骤S400:根据洛伦兹矢量势表达式,推导各地层内电磁场表达式;步骤S500:使用高斯外推法计算电磁场表达式内贝塞尔函数积分,得电磁场的数值解;步骤S600使用数值解乘以偶极源极矩得到偶极源电磁场响应。本发明运用相邻地层之间洛伦兹矢量势所满足的关系式,利用偶极源所在地层特解循环递推得到所有地层洛伦兹矢量势表达式,再通过洛伦兹矢量势得到电磁场表达式。最后使用高斯外推法计算电磁场表达式中贝塞尔函数积分,得到偶极源的电磁场响应。具有理论清晰,计算精度高的特点。
发明公开了自钻式钢钎、钢管或钎杆棚掘进方法,涉及隧道或巷道掘进技术领域,具体为隧道或巷道超前支护中的一种自钻式钢钎、钢管或钎杆棚方法,解决普通管棚法在软弱破碎岩层、断层带、遇水泥化岩层或塌方区施工中存在的不足。包括如下施工步骤:前期准备工作、自钻钢钎、钢管或钎杆作业、钢拱架安装、隧道或巷道掘进施工、二次支护。本发明采用自钻式钢钎、钢管或钎杆棚对工作面前方不良地质体能起到有效的超前支护作用,确保施工隧道或巷道成型、施工速度以及超前支护的可靠性。本发明不仅能够解决特别复杂岩体超前支护问题,而且该方法应用范围广、操作简单、占用设备少、效率高、安全性高。

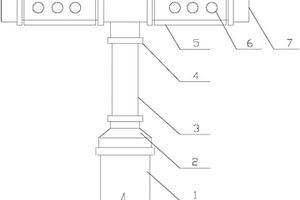

本实用新型涉及一种用于嵌岩地质条件下灌注桩的后注浆器,异径接头(2)的两端分别与注浆管(1)和注浆器直钢管(3)的一端通过螺纹丝连接,所述的注浆器直钢管(3)的另一端与内丝三通(4)的垂直接口通过螺纹丝连接,所述的内丝三通(4)的二个水平接口均通过螺纹丝连接有带孔直钢管(6),所述的带孔直钢管(6)上包裹有橡胶套管(5),所述的带孔直钢管(6)的另一端设有内丝堵头(7)。本实用新型安装方便,成套提供;可以在施工现场,根据桩基的实际需求长度截取注浆管的长度;不需要特殊的安装设备节省施工成本;注浆后注浆器可以留置桩基内。
本发明公开了一种高效率地质勘查用岩石样品破碎装置,包括调节机构和取样机构,通过设置了调节机构在位移底板顶部,通过控制水箱液泵和电磁换向阀将液压油通过伸缩液管送入第一液压杆内部,通过设置了集料机构在破碎箱内部,通过伸缩液管带动第二液压杆进行延伸,从而使第二液压杆在两组第二安装架的限位作用下带动集料斗进行转动,通过设置了取样机构在伺服电机前端,通过螺栓堵头对气动杆内部的气压进行调节,然后通过连轴器和限位轴承对第一传动电机和取样钻头之间的传动力进行传导,通过设置了导流机构在破碎箱内部,通过导流风机带动钻孔气流和破碎气流分别通过导流气管和第一滤网进入过滤箱内部进行过滤。
本发明提供一种用于水平钻机的地质探测系统,包括设置在取芯通道内的取芯器和管道机器人以及搭载在管道机器人上的摄像系统和探测设备,所述管道机器人包括机器人本体以及设置在机器人本体上的电机、驱动组件和取芯夹,所述机器人本体为八面柱结构且通过钢丝绳与卷扬机连接,所述电机与驱动组件连接并配合钢丝绳及卷扬机实现管道机器人在取芯通道内自由移动,所述取芯夹用于抓取取芯器,所述驱动组件包括多个驱动轮,所述驱动轮与机器人本体间的距离可调,所述管道机器人、摄像系统和探测设备均包括无线通讯模块,在钢丝绳上间隔分布多个中继器以确保信号传输。本发明可实现超长水平距离高效取芯以及围岩识别,预报精准度高,信号传输稳定。
本发明公开了一种岩溶地质河道结构及其施工方法,包括:河道底部结构系统,水下植生护坡系统;河道底部结构系统包括设置在河道基础底部的硬质封底层、从下至上依次设置在硬质封底层上的找平层、防渗双层膜、粘土柔性垫层护底层;水下植生护坡系统包括设置在河道底部两边防渗双层膜上的护堤、从下至上依次设置在水下护岸区域的硬质封底层、护岸区防渗膜、柔性垫层、护坡、景观卵石层;护底层包括柔性护底层、刚性护底层;柔性护底层采用碎石、鹅卵石、小粒径石头中的一种或几种混合进行铺筑形成;刚性护底层采用素混凝土铺筑形成;所述防渗双层膜包括设置在找平层上的下层土工膜、设置在下层土工膜上的上层功能性防渗膜。本发明河道结构针对岩溶强裂隙发育地区,即能防止河水下渗流失,也能隔离承压水力对河道结构的破坏,以使河道的水土保持良好。
本实用新型公开了一种用于地质勘探的磁性源信号发射装置,包括信号源、绕制在磁棒上的多个单匝或2‑10匝的发射线圈、功放,所述信号源的输出端与各个功放的输入端相连,每一个功放的输出端串入一个均衡电阻后与发射线圈相连接,信号源产生的信号经功放放大后给各个发射线圈提供电流,各个发射线圈电流激发磁棒产生的磁场同相叠加,由磁棒对外辐射磁场信号。本实用新型采用多个或2‑10匝的发射线圈替代磁芯上现有发射系统中的单个多匝发射线圈,每一个发射线圈的电感和电阻值均远小于原发射系统的那个多匝线圈的电感值和电阻值,每一个发射线圈所需驱动电压小、功率小,从而显著提高磁性源信号发射系统的高频响应、展宽发射信号的频带宽度。
本实用新型公开了一种便于定位的地质矿产勘查岩石样本取样装置,包括横板,所述横板中间开设有方形口,所述横板两侧对称设置有竖杆,两个所述竖杆之间设置有升降板,所述升降板左右两侧对称设置有滑动块,所述滑动块与升降板相背的一侧设置有限制块,两个所述竖杆相对的一侧开设有滑动槽,且所述滑动块设置于滑动槽内,所述竖杆内开设有与滑动槽相连通的限制槽,且所述限制块设置于限制槽内,所述竖杆底部中间设置有第一电机箱,所述第一电机箱底部设置有底板,使底板与地面接触,增加装置与地面之间的接触面积,并且在取样时,通过第一电机以及螺杆,使升降板带动钻头下降,使装置的使用更加的方便,从而降低劳动强度。
本实用新型涉及液压控制领域,公开了一种三维地质仿真系统的伺服液压控制系统,包括:伺服驱动器、伺服电机、连接座和液压泵,伺服电机一端与伺服驱动器连接,伺服电机的另一端通过连接座与液压泵连接;其控制方法包括:通过第一电机泵对油源进行加压使其通过第一管道流出;将第一管道中的油分流至至少一个第二管道中;通过第二电机泵将第二管道中的油进行再次加压使液压缸的动力输出端完成顶升动作。与传统的有阀伺服系统相比,伺服执行装置可以大幅度降低系统中存在的高压溢流损失,实现大出力,同时具有对油液污染敏感性低、噪声低,无需辅助油源,可简化泵的结构和省去冷却装置等优点。
本实用新型公开了一种适用于软弱地质边坡的高大支挡结构,包括边坡土层、夯土层和定位槽,所述边坡土层的一侧固定连接有夯土层,所述夯土层的内部设置有定位槽,所述定位槽的内部贯穿有支撑结构,所述框架的外侧四角位置处固定连接有拼接块,且护坡结构的一侧固定连接有水泥墙,所述水泥墙的内部固定连接有加固结构。本实用新型通过设置有护坡结构实现了对边坡面泥土进行有效保护,将护坡结构中的定位锚垂直插入夯土层的内部,使框架镶嵌在夯土层的表面,此时框架将夯土层分割成若干个独立空间,同时使隔离网紧贴夯土层的表面,使夯土层的泥土限制在框架形成的小空间内部,从而防止边坡面泥土流失导致该支挡结构整体崩坏。
本实用新型公开了一种地质灾害预警智能监测基站,包括连接杆、第一U型杆、安装板、底杆、第二U型杆、转动块、安装箱、第一安装块、底板、安装杆、移动杆、顶杆、挡杆、第二安装块、应急灯、丝杆、延长杆、螺柱、挡块、限位杆和限位柱,所述底板的顶端中心处与安装杆的底端固定连接,所述安装杆的底端以及安装杆的轴线底端分别与第一安装块的中心处套接固定连接,该实用新型,结构简单,使用方便,有利于对太阳能板进行拆装,从而提高了工作效率,且降低了工作强度,同时有利于调节安装板轴线与水平面之间的角度,便于根据不同的地理环境调节安装的安装板上的太阳能板的角度,从而使该实用新型满足不同环境的使用。
本实用新型公开了一种隧道检测地质雷达天线支架,包括安装底座和设置在安装底座下端的放置台,所述安装底座的下端固定安装在放置台上,所述安装底座的上端固定连接有可伸缩立杆,所述可伸缩立杆上端的内杆部分一侧通过活动轴活动安装有斜杆,所述斜杆的上侧端部通过插销活动安装有雷达天线,所述雷达天线的两侧连接有第一压缩弹簧,所述第一压缩弹簧的下端与斜杆的右端两侧相连接,所述斜杆的左侧在可伸缩立杆的两端连接有第二压缩弹簧,本装置能够带来直接的社会效益和经济效益,使用本支架可在现场快速安装,无需焊接和卸载高空作业支架,无需检测人员高空作业,降低了风险。与此同时,大大减少了对施工机械依赖。
本实用新型提供一种GNSS与陀螺仪融合的高精度地质灾害监测系统,包括在监测点设置若干监测站,监测站包括定位监测桩和若干埋设在地面下的传感器,定位监测桩包括定位组件、桩体、控制组件,定位组件包括陀螺仪、GNSS天线以及电路板,电路板上包括OEM板卡和MEMS加速度计,GNSS天线连接OEM板卡接收卫星导航系统的定位信息,控制组件包括蓄电池、数据采集前端、数据转换电路、MCU数据处理电路、通信模块,数据采集前端采集埋设在地面下的传感器、陀螺仪、MEMS加速度计和卫星导航系统的定位信息,数据经通信模块发送给运算中心,运算中心计算监测结果,监控大屏显示现场监控结果,预警报警信息和预警地地理坐标信息发送给相关管理人员的终端设备。
