广东东莞有色金属无损检测技术理论与应用

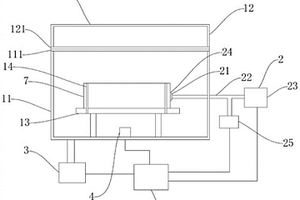

用于检测充气玩具密封性的设备 945

 0

本实用新型公开了一种用于检测充气玩具密封性的设备，包括密封容器、充气装置、抽真空装置和第一气压传感器，充气装置包括气针、充气管、充气筒、密封件和第二气压传感器，气针位于密封容器内，充气管的一端穿过密封容器，并与气针相连通，另一端分别与充气筒与第二气压传感器相连通，密封件卡装在气针上，抽真空装置与密封容器相连通，第一气压传感器安装在密封容器内，密封容器为可开闭的密封容器。本实用新型对充气玩具进行无损检测，检测时间短，准确度高，检测效率快，可以实现标准化检测作业，不受检测人员操作的影响，适合检测较为隐蔽且漏气程度不明显的充气玩具，减少检测人员数量，降低检测成本，适用于对充气玩具进行批量、快速检测。

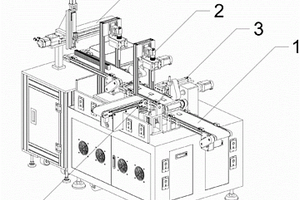

金属圆形工件检测装置 1117

 0

本实用新型公开了一种金属圆形工件检测装置，其包括检测装置和设置于所述检测装置旁的抓取装置，所述检测装置包括工件固定座、分别设置于所述工件固定座上方、下方的圆度检测机构、CCD检测仪和设置于所述工件固定座一侧的探伤装置，所述抓取装置包括设置于所述工件固定座一侧的驱动装置和分别活动设置于所述驱动装置上的上料抓手机构、下料抓手机构，所述上料抓手机构和所述下料抓手机构对应所述工件固定座设置。本实用新型设计合理巧妙，可全自动化地实现进料、无损检测、出料的过程，同时对工件进行圆度、外观和内部缺陷的检测，实时检测监控，检测效果好、速度快和效率高，数据准确客观，适用于检测多种尺寸的工件，使用范围广。

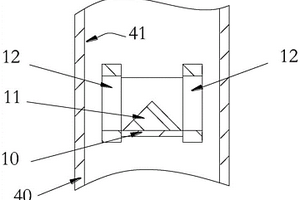

内壁检测光源及装置 781

 0

本实用新型公开了一种内壁检测光源及装置，装置包括相机，还包括内壁检测光源；内壁检测光源包括：光源底座，连接于相机；环形光源，设于光源底座上，环形光源用于发出检测光束，检测光束用于沿第一方向照射于被检测表面，经被检测表面反射后形成反射光束；反射器件，设于光源底座上，反射器件包括一反射面，反射面设于反射光束的光路上，且反射面倾斜于反射光束的光轴设置，用于接收反射光束，并将反射光束反射至相机的镜头内。本实用新型提供了一种内壁检测光源及装置，利用环形光源照射管状物或瓶装物的被检测表面，使反射器件接收从被检测表面反射回来的光线，并再次向外反射，在较低的成本下实现了对被检测表面的无损缺陷检测。

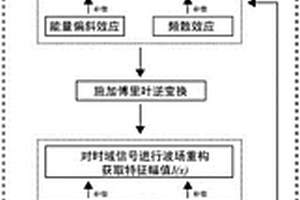

基于频域调控的超声导波相控阵CFRP缺陷检测方法 1019

 0

本发明公开一种基于频域调控的超声导波相控阵CFRP缺陷检测方法，涉及无损检测技术领域，本发明的目的解决目前针对大面积复合材料板状结构缺陷检测的快速检测方法较少的问题以及目前常用检测手段只能进行点对点检测、耗时低效、容易出现漏检误检等问题，采用单阵元激发、多阵元阵列接收的方式采集时域位移信号，将时域信号转换至频率‑波数域进行相位调控以实现波场重构，之后再将频域信号再次转换至时域信号，通过计算飞行时间提取特征幅值进行成像，同时该波场重构算法考虑各向异性材料所引起的不同传播角间的相速度差异、能量偏斜效应以及导波衰减不均的影响，实现对复合板多角度缺陷定位与高分辨率成像。

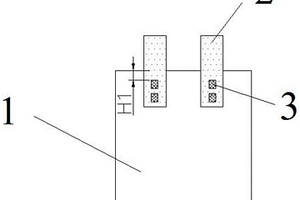

极耳焊接效果的检测方法 1060

 0

本发明涉及锂离子电池技术领域，尤其涉及一种极耳焊接效果的检测方法，包括以下步骤：极耳焊接到极片后，检测焊印的外观并记录焊印边缘到极片边缘的距离为H1；对极片和/或极耳施加拉力；再次检测焊印的外观并记录焊印边缘到极片边缘的距离为H2；若H1＝H2，且步骤一中焊印的外观和步骤三中焊印的外观均符合要求，则极耳焊接检测通过；若H1≠H2、步骤一中焊印的外观或步骤三中焊印的外观不符合要求，则极耳焊接检测不通过。本发明方法能够在线测量极耳焊接强度和检测焊印外观，避免了对电芯进行破坏性测试，还能够通过外观测试将异常产品挑出，并且检测结果精度高，实现对极耳焊接效果的实时、准确、高效、无损的检测。

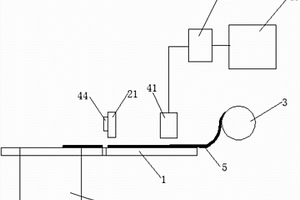

可智能检测商标唛头(唛头、印唛)的剪折机 884

 0

本实用新型涉及一种可智能检测商标唛头(唛头、印唛)的剪折机，包括工作台、剪折机主体和放卷装置，工作台上安装有用于检测唛头是否有生产缺陷的智能检测装置，智能检测装置包括摄像采集器、检测主控器、显示屏和收废料机构，摄像采集器采集唛头图像并转化为电信号分别送入到检测主控器和显示屏，显示屏放大显示摄像采集器采集到的唛头图像，检测主控器内预设有多种样式的标准唛头商标图样，检测主控器对采集唛头图像与标准唛头图样对比分析判断，收废料机构根据判断结果收取不合格的唛头，防止剪折机对不良品加工，从而降低生产速度，相对于现有技术的人工检测，自动化程度高，检测准确率更高，不会直接接触唛头，无损坏节约材料，降低成本，满足使用需要。

电池包壳体致密性检测装置 756

 0

本发明提供一种电池包壳体致密性检测装置，解决了现有的致密性检测装置在机加工后在水中进行充气检测，会造成制造成大增加，气密问题在最后发现，造成产品报废，同时不便对半废品进行收集处理，且整体移动不便的问题。其包括检测装置本体，所述检测装置本体的一侧设置有控制台，控制台的顶端最主要显示屏，显示屏的一侧设置有控制板，控制板底端的一侧设置有储物柜，控制台的内部设置有控制器，检测装置本体的外侧设置有单扇门，单扇门的一端与检测装置本体之间通过机械锁连接。本发明结构新颖，便于对物料进行在线无损探伤检测和进行全方位拍照检测，方便整体的移动，适用性强，便于对质量有问题的废料进行收集，简单方便。

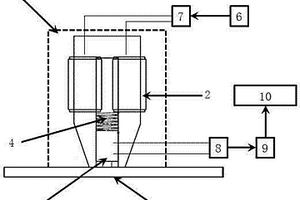

高强钢的检测装置 664

 0

本实用新型涉及无损检测设备技术领域，尤其是指一种高强钢的检测装置，包括信号发生器、检测探头及与信号发生器电连接的功率放大器，检测探头连接有信号放大器，该信号放大器连接有信号采集卡，所述检测探头包括U形低频磁芯，该U形低频磁芯的两个纵向杆均套装有磁化线圈，两个磁化线圈均与所述功率放大器电连接；所述两个纵向杆的下部中间装设有高频磁芯及用于安装固定高频磁芯的弹性固定装置，该高频磁芯与所述信号放大器电连接。本实用新型基于铁磁性物质所具有的巴克豪森噪声现象，开发出一种可用于冷成形及热成形高强钢零件力学性能的无损检测装置，不仅能在数秒的时间内实现单点的测量，同时可自适应于零件复杂的轮廓，实用性强。

基于OWTS震荡波测试系统的电缆高阻故障定位检测装置 803

 0

本实用新型公开一种基于OWTS震荡波测试系统的电缆高阻故障定位检测装置，包括有信号发生器、测试系统主机及基于计算机的操作平台；测试系统主机主体连接有第一接线部；测试系统主机连接于信号发生器，信号发生器具有用于接待测电缆的第二接线部；信号发生器接地；测试系统主机还具有第一无线通信模块，基于计算机的操作平台具有第二无线通信模块，基于计算机的操作平台、测试系统主机之间通过第一无线通信模块、第二无线通信模块相互无线通信连接；籍此，其功耗低，加压时间短，避免对待测电缆进行二次破坏，延长待测电缆的使用寿命，能够无损检测电缆高阻故障，同时，能够在加压后完全释放掉电压，不存在残留电荷。

高强钢的检测装置及其检测方法 1035

 0

本发明涉及无损检测设备技术领域，尤其是指一种高强钢的检测装置及其检测方法，包括信号发生器、检测探头、信号放大器、信号采集卡及与信号发生器电连接的功率放大器，所述检测探头包括U形低频磁芯；首先收集检测不同强度的标准高强钢试样时得到的巴克豪森电磁信号；建立标定曲线，将探头紧贴被测热成形高强钢的表面，保持所述检测探头稳定，测量高强钢零件被测部位的巴克豪森电磁信号特征值，并根据标定曲线计算出力学性能。本发明基于铁磁性物质所具有的巴克豪森噪声现象，开发出一种可用于冷成形及热成形高强钢零件力学性能的无损检测方法，不仅能在数秒的时间内实现单点的测量，同时可自适应于零件复杂的轮廓，实用性强。

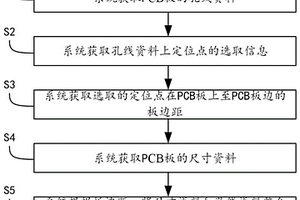

检测测试点的选取方法 787

 0

本发明公开了一种检测测试点的选取方法，选取方法包括以下步骤：系统获取PCB板的孔线资料；系统获取孔线资料上定位点的选取信息；系统获取选取的定位点在PCB板上至PCB板边的板边距；系统获取PCB板的尺寸资料；系统根据板边距，将尺寸资料和孔线资料整合，形成PCB板面模型，从而便于测试点的选取。选取测试点分为自动选点模式和手动人工选点模式，自动时自动搜索满足测试点最低要求面积的区域，一般为9点法；手动时进行人工判定。之后将测试点坐标输出。该方法可避免测试点与孔线重合，确保了铜厚数据的精准稳定且避免探针对线路的影响。进而准确地得到了面铜均匀性的计算数据。实现了PCB面铜在线自动无损检测。

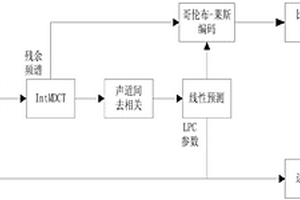

无损音频压缩编码方法及其解码方法 998

 0

本发明提供一种无损音频压缩编码方法及其解码方法，编码方法包括以下步骤：S1：采用自适应分帧技术对原始PCM音频信号进行分帧得到分帧信息和分帧信号，把分帧信息纳入边信息；S2：对每一帧信号进行改进的离散余弦变换得到残余频谱和变换信号；S3：对每一帧变换信号进行声道去相关；S4：利用线性预测参数对进行声道去相关后的每一帧进行线性预测得到残差信号；S5：将残差信号和残余频谱一起进行熵编码得到熵编码的码本，并将其转换成压缩的比特流输出；S6：将S4中线性预测用到的线性预测参数和S5中得到的熵编码的码本纳入S1中的边信息中。

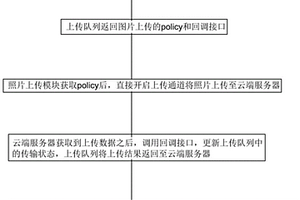

无损照片上传方法及其系统 840

 0

本发明涉及照片上传技术领域，尤其是指一种无损照片上传方法，本发明采用照片上传模块直接将照片上传至云端服务器，极大的保留了照片的清晰度，本上传方法的上传队列当照片上传模块请求上传照片时，上传队列返回图片上传的policy和回调接口，极大的保证了上传的安全性和稳定性，还有本方法的上传队列将上传结果返回至云端服务器，上传队列检查上传数据是否上传完成；若上传失败则将上传失败结果返回至照片上传模块，若上传完成则将上传成功结果返回至照片上传模块，用于可通过照片上传模块明确的知晓照片是否上传成功；本发明提供的一种无损照片上传系统，本上传系统可将照片通过上传模块直接上传至云端服务器，大的保留了照片的清晰度。

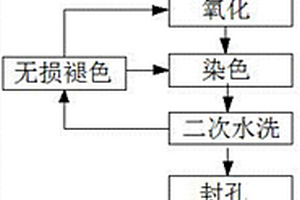

能够无损褪除颜色的阳极染色工艺 1021

 0

本发明公开一种能够无损褪除颜色的阳极染色工艺，包括工件上挂→化抛→一次水洗→氧化→染色→二次水洗→封孔→三次水洗→烘干→包装等步骤，其中在封孔需要进行比色和厚度测量，当阳极氧化膜层的厚度和染色颜色不符合规定时，需要进行无损褪色，由于本发明的阳极氧化膜层具有隔离功能，即使遇到强酸/强碱，也可以在短时间内可以保护内部结构不被损坏，从而为无损褪色提供了基础，并且在染色和褪色步骤中，褪色溶液是针对染色液而配制，只会与染色物发生化学反应而达到褪色效果，却不会破坏阳极氧化膜层，达到无损的目的，有利于工件快速返工重新阳极氧化和染色，解决传统工艺残次品无法再次加工的难题。

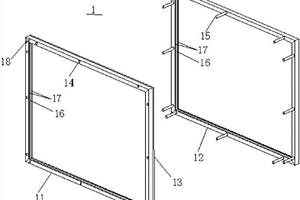

高精度、大口径超薄元件无损、洁净转运方法 1051

 0

本发明公开一种高精度、大口径超薄元件无损、洁净转运方法，包括以下步骤：S1)元件的固定；元件洁净处理后，在无尘车间装入一个专用的支撑框架内，进行元件的固定；S2)元件的检验；元件带支撑框架一起进入检验流程，检验合格后，开始包装；S3)元件的打包密封。本产品是一个保障元件在加工完成后实现大口径薄形元件无损洁净存储转运，实现元件从下线后到上架过程中，元件全流程无损洁净闭环。

一键启动的无损钥匙模块 1017

 0

本实用新型公开了一种一键启动的无损钥匙模块，其包括有钥匙头盖、钥匙头以及钥匙片，钥匙片设置有连接头，钥匙头开设有连接孔，连接头螺装于连接孔内；钥匙头开设有用于嵌装发动机检测芯片的芯片安装孔，芯片安装孔的开口处嵌卡有芯片塞子；钥匙头盖开设有钥匙头安装孔，钥匙头嵌卡于钥匙头安装孔内。组成本实用新型的钥匙头盖、钥匙头、钥匙片以及芯片塞子采用分体式结构设计，装配时，只需将发动机检测芯片嵌装于芯片安装孔内，而后顺次将上述组成部分装配于一起即可。故而，本实用新型采用分体式可拆装结构设计，在发动机检测芯片出现故障的情况下，车主只需更换新的发动机检测芯片即可，即具有结构设计合理、使用非常方便的优点。

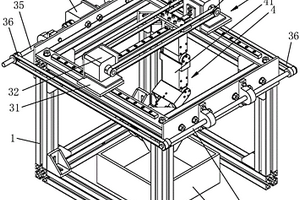

三维水浸式超声波无损探伤设备 1087

 0

本实用新型涉及无损探伤设备技术领域，特指一种三维水浸式超声波无损探伤设备，包括有机架、XY轴滑台、XY轴运行装置、超声波检测装置、水槽，所述XY轴滑台通过XY轴运行机构连接在机架上，超声波检测装置包括三轴机械手、探头夹具以及超声波探头，三轴机械手的底座固定在XY轴滑台底部，超声波探头通过探头夹具固定在三轴机械手的活动端上，本实用新型采用三轴机械手联合XY轴运行装置组成五轴联动系统，能够实现超声波探头全方位自由移动和旋转，能够对不规则形状材料进行全方位检测，实现了自由定检测起点的功能，大大提高了针对不规则形状的平板类材料包括斜面类零件检测的便捷性，提高检测效率和检测精度。

LED的光学无损测试装置 846

 0

本实用新型公开了一种LED的光学无损测试装置，其包括操作台和屏蔽上罩，所述操作台与所述屏蔽上罩的接合端设有屏蔽材料层，当所述操作台与所述屏蔽上罩闭合时形成全封闭的空腔，于所述空腔内至少设有一个测试腔，所述测试腔内设有产品治具，对应所述产品治具设置有用于获取产品的实时图像参数信息的摄像头和用于所述测试腔自检的喇叭，所述摄像头和所述喇叭分别电性连接于数据分析装置。本实用新型的结构为全封闭式，通过设有用于获取实时图像参数信息的摄像头，可精确地分析检测出LED的发光强度和色温，保证测试数据的实时性和可靠性，且其接合端设置有屏蔽隔离层，有效地提高测试的稳定性和精确度，避免外界干扰因素对测试造成影响。

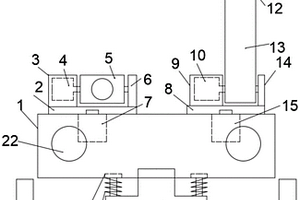

可进行无损检测的管道爬行器 1045

 0

本实用新型涉及爬行器技术领域的可进行无损检测的管道爬行器，包括底座、摄像机构、探伤机构、移动机构、蓄电池和电路板，摄像机构安装在底座一端的顶面，探伤机构安装在底座另一端的顶面，蓄电池安装在底座内的底面，电路板安装在底座内的顶面，所述移动机构包括两个完全一样的移动部，两个移动部分别安装在底座两端的底面，所述移动部上安装有避震机构，所述摄像机构、探伤机构、移动机构和蓄电池均与电路板电性连接。本实用新型设置的探伤机构能对管道上的内伤进行探测，本实用新型设置的避震机构能使爬行器移动的更平稳，本实用新型设置的摄像机构能对管道内的情况进行观察，本实用新型设置的移动机构能使爬行器进行移动。

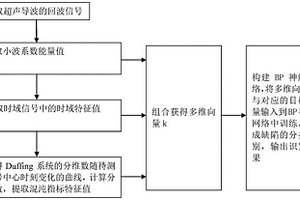

基于深度学习和Duffing系统结合的超声导波无损检测方法 1105

 0

一种基于深度学习和Duffing系统结合的超声导波无损检测方法包含：获取超声导波的回波信号；提取小波系数能量值；提取时域信号中的时域特征值；构造时移窗函数扫描待测信号并分段输入Duffing系统，获得Duffing系统的分维数随待测信号中心时刻变化的曲线，计算分维数，提取曲线中混沌指标特征值；将小波系数能量值、时域特征值和混沌指标特征值组合得到多维向量；构建BP神经网络，将多维向量与对应的目标向量输入到BP神经网络中训练，完成缺陷的分类识别，输出识别结果。本发明可实现多类缺陷识别，并能有效提高识别率，为实际工程中的钢轨或管道缺陷检测提供了高效、易行的方法，能提高钢轨或管道缺陷检测效率。

全自动无损卷封检测设备 856

 0

本实用新型涉及金属罐体检测设备技术领域，尤其涉及应用于铝罐、铁罐、铝-铁等复合材料罐的全自动无损卷封检测设备，采用X光机对金属罐卷封进行360度无盲区成像，所述X光机（2）包括可开合的防辐射屏蔽外罩（21）、用于放置样品（4）并360度旋转的旋转台（20）和X光成像系统，为非破坏性测量，极大的减少了资源的浪费和节约了成本，且测量精度高，能安装在生产线上自动测量，大大提高生产效率。

360度无损卷封检测设备 686

 0

本实用新型涉及金属罐体检测设备技术领域，尤其涉及应用于铝罐、铁罐、铝-铁等复合材料罐的360度无损卷封检测设备，采用微焦点X发射源金属罐体进行无破坏性穿透，再采用X光线阵相机动态获得包装金属罐体的内部结构图，对内部结构图进行分析判断产品是否合格，为360度无盲区非破坏性测量，避免破坏检测样品产生的环境污染和处理费用全周长展开分析，获得数据量更多，为食品包装提供更高的安全性率。

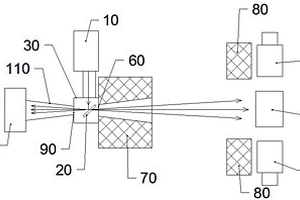

中子化学战剂无损检测系统 905

 0

本实用新型提出了一种中子化学战剂无损检测系统，包括氘离子发射装置、氘靶，靶室、被测样品放置区、γ射线探测器，氘靶设置在靶室内，氘离子发射装置设置在靶室外侧朝向氘靶并能朝向氘靶发射氘离子，氘靶被氘离子照射会发射中子束，被测样品放置区设置在中子束的出射方向上，γ射线探测器设置在被测样品放置区周围用于探测被中子束照射的样品发出的γ射线。

金属长杆件热处理质量连续式无损检测设备 1124

 0

本实用新型公开了一种金属长杆件热处理质量连续式无损检测设备，包括底部平衡底板、输送台、中央控制器，所述底部平衡底板上方设置有暗箱，所述暗箱内壁顶部设置有滑轨，所述滑轨下方设置有平衡架，所述平衡架下方设置有X射线相机，所述平衡架一侧连接有链条，所述链条前方连接有链轮，所述链轮前方连接有伺服电机，所述暗箱一侧设置有所述输送台，所述输送台上方设置有万向轮，所述万向轮上方设置有平推架，所述平推架一侧设置有平推气缸，所述平推架另一侧设置有玻璃板。本装置不仅具有检测速率快与检测精度高的优点，除此之外还具有数据处理速率快，检测效果明显的优点。 1

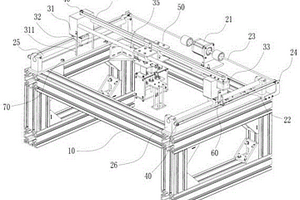

超声波无损检测运动平台 615

 0

本实用新型涉及超声波检测装置技术领域，更具体地，涉及一种超声波无损检测运动平台，包括有机架，机架连接有X轴运动装置，X轴运动装置设有第一驱动装置和第一限位件，第一驱动装置连接有第一传动件；机架连接有Y轴运动装置，Y轴运动装置设有与第一限位件连接的滑动件，滑动件连接有第二限位件，滑动件上设有第二驱动装置，第二驱动装置连接有第二传动件；第二限位件连接有Z轴运动装置，Z轴运动装置设有与第二限位件连接的滑动支撑件，滑动支撑件与第二传动件连接，滑动支撑件连接有第三驱动装置，所述第三驱动装置连接有升降平台，本实用新型具有检测过程中自由度高、能够对产品进行快速分析的特点。

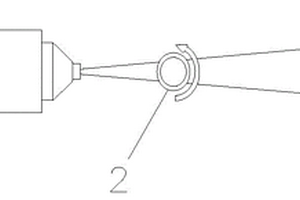

锂电芯全自动在线无损检测方法 1083

 0

本发明公开了一种锂电芯全自动在线无损检测方法，在不接触电池的情况下，即不会造成卷绕裸电芯的损伤，通过托盘放置裸电芯，增加了机台工作效率（可以同时放置2个或多个），通过X射线对裸电芯直接照射，避免了裸电芯的损伤，通过软件算法识别1个电池检测4个角的是否发生卷曲或层叠，从而检测对齐度。

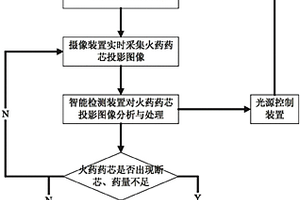

基于机器视觉的导火索火药密度无损检测方法及其系统 847

 0

本发明公开了一种基于机器视觉的导火索火药密度无损检测方法，其包括如下步骤：(1)设置一摄像装置；(2)设置一光源控制装置；(3)设置一显示装置；(4)设置一智能检测装置，所述智能检测装置分别与摄像装置、光源控制装置以及显示装置连接；(5)将待测导火索放置好，上述装置处于工作状态，所述智能检测装置发送控制命令给光源控制装置，对光源进行调整；再发送控制命令给摄像装置，采集导火索以及火药药芯透视影像；所述智能检测装置对接收到的导火索以及火药药芯的每一帧透视影像进行分析与处理，智能判断导火索内的火药药芯是否断药、或药量不足；显示装置与报警装置给出检测结果。本发明还公开了实施该方法的系统。

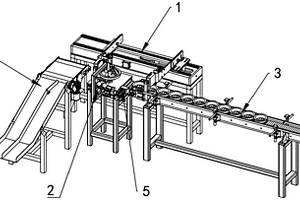

磁体无损检测设备 1009

 0

本实用新型公开了一种磁体无损检测设备，用于对磁体进行质量检测，包括：输送机构，所述输送机构包括入料线、中转线、出料线、第一旋转取料组件和第二旋转取料组件，所述第一旋转取料组件设于入料线和中转线的交界处，所述第二旋转取料组件设于中转线和出料线的交界处；检测机构，所述检测机构包括旋转敲击组件和声音采集器，所述旋转敲击组件用于敲击磁体，所述声音采集器用于采集磁体被敲击后发出的声音；音频分析仪，所述音频分析仪与所述声音采集器信号连接。本实用新型利用声发射检测技术，对磁体被敲击的声音进行处理分析，从而获得磁体的相关特性参数，以判断磁体的内部状况，具有检测结果精准、工作效率高的优点。

环保性能无损检测采样装置 912

 0

本实用新型涉及家具的检测采样装置技术领域，尤其涉及一种环保性能无损检测采样装置，其包括风机、风管、温度控制舱、过滤舱、出气舱、控制箱，风机通过风管与温度控制舱连通，温度控制舱内设置有加热器和制冷器，温度控制舱与过滤舱连通，过滤舱设置有空气过滤器，过滤舱与出气舱连通，出气舱内设置有温度传感器，出气舱还设置有用于连接快速分析仪的出气口，出气舱的底部设置有采样口，风机通过支架安装于控制箱，控制箱的底部安装有滚轮。本实用新型在检测采样时，无需破坏家具、无需移动家具，且控制箱的底部安装有滚轮，使本实用新型携带方便。

冲压工件外观无损检测装置 751

 0

本实用新型涉及一种冲压工件外观无损检测装置，包括底座，所述底座的外部固定安装有限位套，所述底座的顶部设置有驱动套，所述驱动套的外部设置有翻转组件，所述翻转组件上固定安装有夹具，所述夹具上固定安装有冲压件，所述翻转组件包括开设在限位套上的转换槽、设置在驱动套上的转动杆、设置在转动杆上的连接座和活动板、设置在活动板上的调节杆。该冲压工件外观无损检测装置，通过设置连接座、转动杆、调节杆，并设置调节杆滑动连接转换槽，使得固定连接转动杆的连接座能够随着转动杆的旋转一同发生一百八十度偏转，达到自动翻转的效果，且翻转后通过两根调节杆贴合限位套，使得转动角度固定，翻转效果好、效率高。
