本实用新型涉及一种地质勘探用可调式测绘支架,包括支撑杆、套筒,套筒套设在支撑杆上,支撑杆的上端水平装设有测绘盘,套筒的外壁上相对于支撑杆的轴线均布铰接有多个支腿;支腿通过连杆与支撑杆铰接连接,连杆的一端与支腿靠近支撑杆的侧面铰接连接,连杆的另一端与支撑杆的侧壁铰接连接,连杆与支撑杆的铰接处位于靠近支撑杆下端的位置,连杆位于套筒的下方;支撑杆的下端通过螺纹配合套设有锁套,锁套可对摆动至和支撑杆的轴线方向平行的各个支腿进行顶紧;测绘盘上端面装设有卡紧调节组件;本申请通过下压、上提套筒可实现对各个支腿的快速张开及合拢,有助于支架整体的快速调整,有效地质勘查工作的快速展开。
本实用新型公开了一种地质灾害用便于防护网固定装置,包括主体和固定块,主体的内侧设置有内筒,且内筒的底部安装有固定挂钩,固定挂钩的内侧安装有支撑杆,且支撑杆的上方两侧安装有制动弹簧,支撑杆的下方外侧设置卡环,且卡环的外侧连接有连接杆,内筒的内侧设置有液压杆,且液压杆的外侧设置有伸缩弹簧,固定块安装在内筒的顶部,且固定块的顶部安装有压块,压块的下方开设系绳槽,且压块的右侧设置有旋转轴,压块的顶部左侧设置有按钮,且按钮的底部设置有垫块。该地质灾害用便于固定防护网固定装置设置有固定挂钩,通过安装在内筒外侧均匀分布,通过和主体之间形成卡扣,可实现稳固的固定装置,避免了容易松动和容易脱落的现象发生。

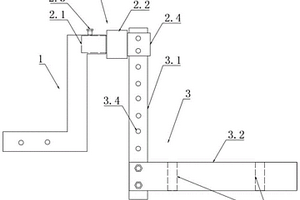

本实用新型公开了一种地质雷达天线固定装置,包括支撑单元,固定单元和连接单元;其中:所述支撑单元为由下横段、竖段和上横段构成的Z形支撑架,所述Z形支撑架的下横段与汽车尾部的预留支撑槽相连接;所述固定单元由竖向调节件和横向固定件构成,地质雷达天线固定在所述横向固定件上;所述连接单元的一端与所述Z形支撑架的上横段相联结,一端与所述固定单元的竖向调节件相联结。本实用新型的固定装置与汽车尾部的预留支撑槽进行连接固定,大大减少了对天线的磨损及路面起伏对天线造成的影响,且汽车行驶速度不受影响,保证了数据采集的效率;且该固定装置适用范围广,能实现多个不同尺寸规格的雷达天线固定悬挂。

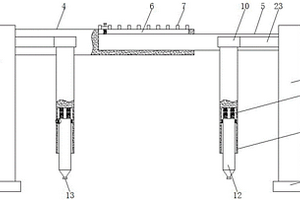

本实用新型涉及地质裂缝测量技术领域,且公开了一种水工环地质裂缝测量杆,包括第一立柱和第二立柱,所述第一立柱和第二立柱的底端均固定连接有垫板,所述第一立柱右侧表面的顶部固定连接有两个前后分布的套杆,所述第二立柱左侧表面的顶部固定连接有两个前后分布的横杆,且两个所述横杆插接在两个套杆的内部。本实用新型通过把手带动拉杆向上拉动,由于拉杆与卡板固定连接,因此拉杆向上移动带动卡板一起向上移动,将卡板向上拉出并且不再与卡块卡接,而后将横杆向右侧拉动,并调整至合适的长度后,而后通过把手将卡板卡接在两个相邻的卡块之间,通过第三复位弹簧的弹性作用,卡板与卡块卡紧,从而达到调节测量杆长度的作用。
本发明公开了一种盾构机滚刀状态判断与地质反演的方法,包括如下步骤:根据刀盘设计图设定刀盘零度,将滚刀所在轨迹半径和滚刀与刀盘零度之间的角度差输入监控系统;刀盘开始转动时,监控系统根据刀盘瞬时转速、滚刀所在的轨迹半径和滚刀的半径,计算滚刀的瞬时理论转速;监控系统根据滚刀瞬时转速和滚刀的瞬时理论转速,计算滚刀瞬时转速与滚刀的瞬时理论转速的转速比;监控系统根据滚刀与刀盘零度之间的角度差和刀盘的瞬时角度,计算滚刀当前所处的实际角度;根据转速比和实际角度,绘制每把滚刀的转速分布图,在转速分布图中标注滚刀的正常旋转区。本发明实现了对掘进地质的反演推断,还可用于判断滚刀状态。

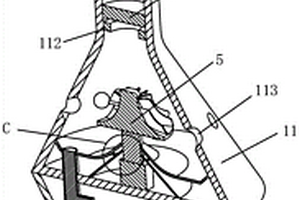

本发明属于地质勘察技术领域,具体的说是一种软土地质勘察设备及其勘察方法,包括,壳体,壳体包括上壳体与下壳体两个部分,上壳体内部中空,上壳体上均匀开设有多个进排水孔,上壳体内固定安装有上挡圈和下挡圈,下壳体下端固定安装有多个取样管;配重块,配重块滑动安装于上壳体内,配重块位于上挡圈与下挡圈之间;电机,电机固定安装于上壳体内部底面上,电机外固定安装有电机保护罩,电机输出轴位于下挡圈下方;叶轮,叶轮与电机输出轴上端之间相固连,叶轮位于下挡圈下方;本发明结构简单可避免人工敲击取样管造成取样管扭曲变形,从而导致取样管无法正常使用,也减少了人工操作的工作强度。
本发明公开了一种适用于隧道地质掘进的机械式切削盾构机,包括盾构主机、刀盘以及刮刀,所述刀盘包括刀盘架、盾构机辐条主板、沿刀盘架的周向方向间隔设置的主辐条臂、每个主辐条臂的前表面上设置的刮刀以及刀盘架与盾构机辐条主板之间的连接块;所述刮刀包括主刮刀、副刮刀;所述盾构主机的前端设置有土仓、气垫仓;所述土仓与气垫仓通过连接管连通于设置在所述盾构主机内部底端的螺旋输送机;所述螺旋输送机的输出端连接于分流箱。本发明适用于隧道地质切削、掘进,切削效果好,安全性高,实现了钻岩、土渣输送同步进行,适应复杂地段盾构隧道的掘进,缩短了施工工期,提高了施工效率。
本实用新型公开了一种地质录井洗沙装置,包括安装支座、支撑板一、进料斗、支撑板二、卡托件、进料管、水箱、储水箱、洗砂箱一、洗砂箱二和洗砂组件,储水箱设于安装支座上,洗砂箱一和洗砂箱二均设于储水箱上,洗砂组件设于储水箱上且设于洗砂箱一和洗砂箱二之间,支撑板一和支撑板二均设于安装支座内侧,进料斗设于支撑板一上,进料斗下方设有滤网,卡托件设于支撑板二上,进料管设于卡托件内,进料管内倾斜设有分砂网,进料管底部倾斜设置,水箱设于支撑板一相对安装支座内侧。本实用新型涉及一种洗砂装置,具体是提供了一种使用方便,可有效分离不同颗粒大小岩屑,清洗效果好,有效避免真实岩屑流失的地质录井洗沙装置。

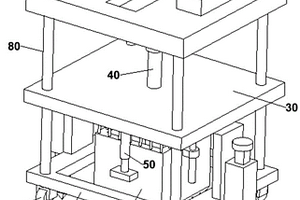

本发明公开了一种采样效果更好的地质环境勘探系统,包括:上机架和下机架,上机架与下机架之间设置有多根第一导向杆;升降板,升降板与多根第一导向杆均滑动连接;第一电动推杆,第一电动推杆的上端与上机架固定连接,第一电动推杆的下端与升降板固定连接;第二电动推杆,第二电动推杆的上端与升降板固定连接;钻探机构,钻探机构包括矩形框体和四组钻探组件;截断机构,截断机构包括截断组件和拉动组件,截断组件包括第一转动轴和滑块,拉动组件包括第二转动轴、钢丝绳和第一电机;以及控制系统,控制系统包括电源和控制器。本发明提供的一种采样效果更好的地质环境勘探系统,钻探机构能够顺利地钻入土壤,并且能够有效保证土柱的完整性。
本发明属于地质灾害防范技术领域,尤其是一种山区地质灾害防范用挡土装置,包括挡土板,所述挡土板后端的两侧均开设有安装槽,安装槽前端内壁开设有两个导向槽,导向槽内滑动连接有导向块,导向块和导向槽内壁之间固定连接有导向弹簧,两个导向块之间固定连接有边护板,挡土板前端两侧均固定连接有两个固定块,同侧的两个固定块之间转动连接有推料板,挡土板前端开设有两个定向槽,定向槽内滑动连接有定向块,定向块和定向槽内壁之间固定连接有定向弹簧,定向块和推料板之间转动连接有连接杆,挡土板底部设置有固定机构。本发明中,通过推料板将土石向两侧推动,随着土石量的增多,将边护板向两侧推动,从而提高挡土效果。

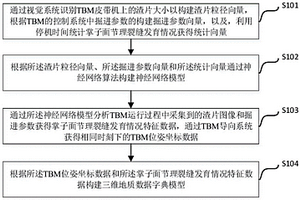

本申请提供了一种面向TBM施工隧道地质字典建立方法,所述方法包含:通过视觉系统识别TBM皮带机上的渣片大小以构建渣片粒径向量,根据TBM的控制系统中掘进参数的构建掘进参数向量,以及,利用停机时间统计掌子面节理裂缝发育情况获得统计向量;根据所述渣片粒径向量、所述掘进参数向量和所述统计向量通过神经网络算法构建神经网络模型;通过所述神经网络模型分析TBM运行过程中采集到的渣片图像和掘进参数获得掌子面节理裂缝发育情况特征数据,通过TBM导向系统获得相同时刻下的TBM位姿坐标数据;根据所述TBM位姿坐标数据和所述掌子面节理裂缝发育情况特征数据构建三维地质数据字典模型。

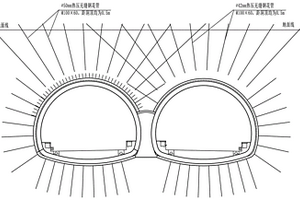

本发明涉及一种浅埋富水地质条件下连拱隧道进洞的施工方法;其解决的技术方案包括清理注浆地表,标注注浆加固范围,根据设计图纸洞口段洞内径向锚杆的位置间距100×60cm(环向×纵向),在洞顶地表对应位置测量放样,按比例绘制断面图,计算出所需打设锚杆点的坐标及角度,标出钻孔位置,在各钻孔处钉设小木桩进行标识,并根据地面标高确定锚杆打设的深度,钻孔,扫孔,注浆,施工准备,洞口及明洞土石方开挖至隧道起拱线平后,进行洞口长管棚施工,施工时采用潜孔钻钻孔,长管棚注浆按固结管棚周围有限范围内土体设计,来实现浅埋富水地质条件下连拱隧道进洞施工。

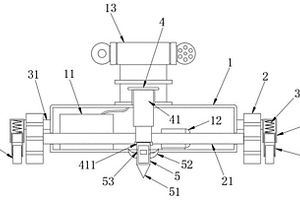

本实用新型属于地质勘探领域,尤其为一种地质快速勘探机器人,包括外壳、固定安装在所述外壳内部的电控盒和驱动组件,所述电控盒与内部电源电性连接,所述驱动组件与所述电控盒电性连接,所述外壳外侧设置有四个车轮,相对的所述车轮之间通过传动轴固定连接,所述传动轴位于所述外壳内部,所述驱动组件与位于外侧的所述传动轴转动连接,外壳两侧均设置有安装块,安装块内部通过弹簧安装有带有滚轮的安装框,在经过具有坡度的地面时,处于高处一侧的安装块内部的弹簧回弹,顶动安装框向外移动使滚轮坡面贴合,在经过坡面时脱离地面的车轮向下移动和地面贴合,安装块会挤压内部的弹簧使外壳逐渐形成水平状态。

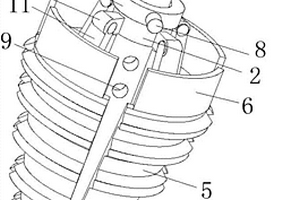

本实用新型公开了地质勘测技术领域的一种可掌握扩孔大小的地质勘探扩孔器,包括中心钻杆,所述中心钻杆的外壁上下两侧分别设有上连接块和下连接块,所述中心钻杆的上下两端分别安装有连接头和钻头,所述下连接块的外壁转动连接有扩孔板,所述扩孔板的顶端安装有平整板,所述上连接块的顶部设有固定块,所述固定块的外壁螺接有固定螺栓,所述中心钻杆的外侧壁均匀开有与固定螺栓相匹配的钻杆螺孔,所述扩孔板的内壁安装有第二轴座,所述上连接块的外壁均匀安装有第一轴座,所述第一轴座与第二轴座之间连接有支撑板,扩孔板扩孔效率高,减震效果好,使用寿命长,提高了扩孔施工的效率。 1

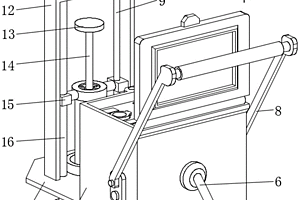

本实用新型公开了一种地质勘查用移动式土壤采样装置,包括底板,所述底板底部的一端设有两个万向轮,所述底板底部的另一端设有支撑杆二,所述支撑杆二的底部设有支撑板二,所述底板上端面的一端设有保存箱,所述保存箱的后端面设有支撑组件,所述保存箱内腔的上端面呈矩阵插接有多个保存筒,该地质勘查用移动式土壤采样装置通过伺服电机、丝杆、导杆、采样筒和环刀便于使用者用来采集土壤,省时省力,不需要人力来把采样筒和环刀伸入到需要采样的土壤里,通过连接板一、连接杆和连接板二便于防止采样土壤压实在采样筒里,且配合刻度尺便于观察采样深度,通过限位凸起、标识贴和保存简便于将采样取到的样本土分类保存,使用较为便捷。

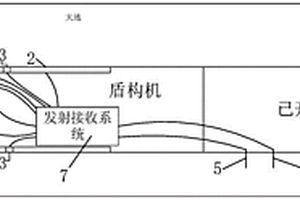

本发明公开了一种搭载于大直径泥水盾构的扫描电法超前地质预报装置及方法,该装置包括安装在盾构机刀盘或护盾或刀盘和护盾上的测量电极,且测量电极与刀盘和护盾电绝缘,由护盾或者护盾与刀盘充当的屏蔽电极,接地的回流电极和参考电极,安装在盾构机回转中心的角度测量装置,以及安装在盾构机内的发射接收系统,测量电极、屏蔽电极、回流电极和参考电极分别通过导线与发射接收系统电连接,角度测量装置与发射接收系统连接通信。本发明所公开的装置,可以测量掌子面前方待掘断面的电性参数分布,实现对地层电性参数的实时不间断测量和对掌子面前方的精细探测评价,从而为施工方提供异常地质体在待掘断面的具体位置。

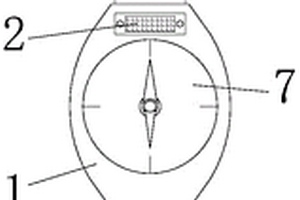

本实用新型公开了一种地质填图用的百米计步器手表,包括外壳和卡槽A,所述外壳的中上部安装有计步器,且计步器的上部设置有表链,并且表链通过连接轴与外壳相互连接,所述卡槽A开设在外壳的内侧,且卡槽A的四周安装有永磁铁A,并且卡槽A的内部设置有表体,所述表体位于卡槽A的内部,且表体的下部连接有卡板,并且卡板的内表面开设有卡槽B。该地质填图用的百米计步器手表,通过卡板、卡槽B和永磁铁B的使用,使该手表的表体在发生损坏时,可以对卡板进行拆卸,从而将表体从外壳的内部取出,之后便可对其进行更换,提高了该装置的实用性,通过计步器的使用,可以将行走的步数记录下来,方便之后的统计。

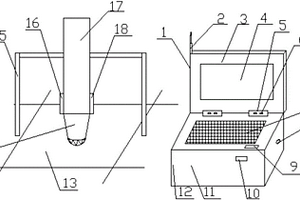

本实用新型属于地质探测技术领域且公开了一种基于多功能地质环境探测装置,包括探测装置本体,所述探测装置本体包括钻孔机、支架、电磁波脉冲发射器、电磁波接收器和控制盒,所述支架安装在探测区域上,所述支架由支撑杆和横杆组成,所述支撑杆一侧安装有滑轨,所述横杆通过滑轨安装在支撑杆上,所述钻孔机安装在横杆上,所述钻孔机下端安装有钻头,所述钻孔机两侧分别安装有电磁波脉冲发射器和电磁波接收器。本实用新型通过钻孔机,可以对探测区域进行钻孔产生振动,有利于电磁波脉冲发射器向探测区域发射电磁波进行探测,由于电磁波接收器,当电磁波遇到电性差异的地下目标体便自动反射接收,有利于提高探测精度和分辨率。
本实用新型公开了一种应用在文物周边地质勘查取土样自动装置,包括支撑柱和固定板;支撑柱:所述支撑柱设有四个且呈矩形阵列分布,且四个支撑柱的顶部连接顶板的底部四角,所述顶板的顶部中心通孔转动连接转动轴,所述转动轴的顶端连接从动齿轮,所述顶板的顶部还安装有钻孔电机,所述钻孔电机的输出轴连接有主动齿轮,主动齿轮与从动齿轮啮合,转动轴的底端延伸至顶板的下方并且通过一级连接头连接一级挠性轴的一端,一级挠性轴的另一端通过次级连接头连接次级挠性轴的一端;该应用在文物周边地质勘查取土样自动装置,可以自动勘查取土,省时省力,可以将钻孔的孔径控制在100mm以内,作业面小,无机械扰动,并且取样深度大。

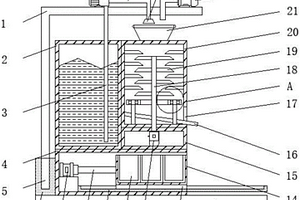

本实用新型公开了一种地质勘探粉碎取样设备,包括支撑架、液压缸箱体、存储箱、样品箱和粉碎箱体,所述承台顶端的一端竖直安装有第一滑轨,所述第一滑块的顶端安装有支撑架,所述水泵输出端安装有贯穿支撑架顶端的出水管,所述水泵一侧的支撑架顶端水平安装有风机,所述第一滑轨一侧的承台顶端安装有液压缸箱体,所述第一液压缸的输出端水平安装有第一液压杆,所述第一液压缸一侧的液压缸箱体内部底端水平安装有第二滑轨。该地质勘探粉碎取样设备,启动电机带动转轴和切割刀片转动,切割刀片和固定刀具配合对样品块进行初步粉碎,切割刀片带动主动齿轮和从动齿轮一同转动,从而对样品进行二次粉碎,便于提高粉碎效果。
本发明涉及钻孔取样设备技术领域,具体为地质勘察的全液压钻孔取样机构,包括液压杆组和伸缩杆,液压杆组的顶端固定连接有可防护的保护套架,保护套架的底部固定连接有用于基础支撑的底固座,底固座的顶部通过套接的收集结构固定连接有用于排放灰尘的收纳壳。该地质勘察的全液压钻孔取样机构,通过收纳壳和收集结构的配合使用,收纳壳正面的槽口通过滤网层得到灰尘传送及防护过滤的效果,而收纳壳对外灰尘的收集方式是利用收集结构中阻位板内安装的吸风扇叶,吸风扇叶通电情况下可对收纳壳内部空间得到吸附的风力效果,从而可在钻孔取样设备作业使用中产生的灰尘进行吸附收集,降低灰尘对外环境及工作人员造成的卫生污染问题。

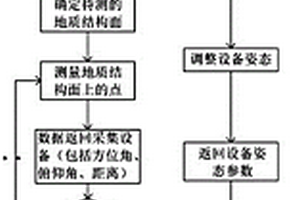

本发明公开了一种地质结构面产状测量方法,根据现场条件选取非接触式量测方法和接触式手持Android采集设备量测方法;非接触式量测方法按照下述步骤进行:一、根据量测现场情况选择测站安置点;二、将测距仪安置在测站点上;三、将所述采集设备与测距仪进行无线传输连接;四、启动采集设备产状量测界面,旋转测距仪使测量光束射至结构面的三个非共线点上,将测量数据通过无线传输方式传至采集设备;五、计算地质结构面的产状,包括:走向γ、倾向β、倾角α。本发明优点体现在突破了传统罗盘接触式测量方法的限制,实现对远距离或难以接触的结构面进行产状测量;有效克服矿物磁性对产状测量带来的误差,提高了效率。

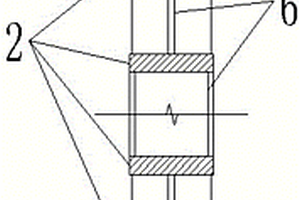

本实用新型提出了一种用于流砂地质的新型钢护筒,涉及建筑施工技术领域,包括钢护筒本体和沿所述钢护筒本体的延伸方向间隔设置的多个加强筒,所述加强筒套设于所述钢护筒本体外且所述加强筒的内壁与所述钢护筒本体的外壁相贴合,所述加强筒焊接于所述钢护筒本体,在钢护筒本体外间隔焊接加强筒,既不影响钢护筒的顺利下放,又在很大程度上提高了钢护筒的刚度和承载力,避免钢护筒产生影响质量的严重变形,加快了现场施工进度的同时节约了施工成本,而且可在施工现场直接加工,加工过程方便快捷,解决现有技术中的钢护筒用于流砂层地质时易发生严重形变的问题。

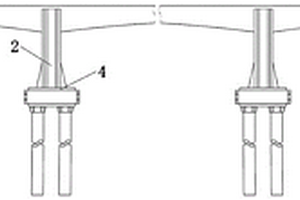

本实用新型涉及桥梁施工技术领域,具体为一种用于流沙地质的桥梁施工支撑设备,包括第一桥台和第二桥台,所述第一桥台的底端设置有第一承台,所述第一桥台的顶端设置有第一垫石,所述第一桥台的外表面设置有第一加强筋,所述第一桥台的顶端设置有固定块,所述第二桥台的顶端设置有第二垫石。所述第二桥台的外表面设置有第二加强筋,所述第一承台的外表面设置有防侵蚀组件,所述防侵蚀组件包括包板,所述包板的一端设置有连接板,所述包板的外表面设置有固定螺栓,所述第一承台的底端设置有灌注桩。本实用新型具有下部稳定结构,在流沙地质地区稳定性强,且具有防腐蚀结构,承台不易遭受河水流沙侵蚀,安全性高。

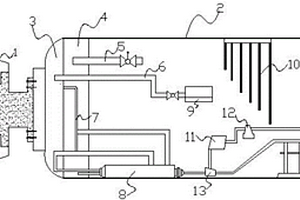

本发明属于河床沉积物探测技术领域,特别涉及一种基于地质雷达的河床沉积物分布的探测装置、系统及方法,该装置包括密封舱;升降机构,安装在密封舱舱体上,通过进水和排水使密封舱在河流中升降;温度压力采集机构,安装在密封舱舱体上,用于测量河水深度以及不同河水深度的温度;地质雷达探测机构,安装在密封舱的内部,用于探测河床淤积层和沉积层;以及数据采集与控制下位机,安装在密封舱的内部,分别与升降机构和温度压力采集机构连接。本发明可以实现河床形态、河水温度和河床沉积物分布的准确、可靠的探测,为计算河流与地下水的交换量提供有力的数据支撑。
一种充分利用水文地质特性的绿色降水方法,包括以下步骤:1)、基坑引渗水量的确定;2)、计算单个引渗井出水能力:3)、确定引渗水对下部含水层的水位值影响值;4)、确定降水形式与管井间距。本发明工艺简单,充分了土层自身的水文特性,通过设置一定数量的引渗井,疏干了上部滞水及上部含水层,不仅减少了能量的消耗,保护了水资源,且降低了大量抽水造成周围建筑固结的沉降,是一种安全、经济、环保的新型降水方法。施工过程中,可以同时设置引渗井进行降低基坑水位,避免管涌、流沙等地质灾害,让基坑支护得以进行,从而缩短了基坑支护施工工期。此外,在引渗井设置适当的位置,不需要回填砂石进行封井时,有利于地下建筑的防渗及保证地下室的干燥。

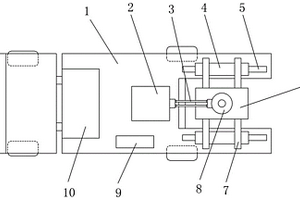

本实用新型属于矿山地质环境保护治理检测工具领域,具体涉及一种矿山地质环境保护用土石方回填压实检测装置,包括压力测试机,压力测试机通过调整机构安装在运载车车体上;压力测试机包括安装在运载车车体上的液压机,液压机通过液压管路与压力测试机的液压缸连通,液压缸通过与底座固定连接;压力测试的控制箱安装在运载车车体。本实用新型的技术方案通过将压力测试机通过调整机构安装运载车车体上,实现了移动方便的对地压力测试方式,调整机构有两个分层垂直设计的第一滑轨和第二滑轨,使得压力测试在水平方向内进行调整,同时,压力测试机的液压机和控制箱安装在运载车上,实现一体化控制,大大提高了有限的自动化水平。
本实用新型提供一种矿山地质岩石爆破设备,包括岩石爆破机主体、分裂枪、固定环、限位块、缓冲圈、螺栓、弹簧一、固定块、连接块以及弹簧二,岩石爆破机主体前端面安装有分裂枪,固定环对称安装在固定块前后端面,固定块内部上侧安装有螺栓,固定环内环形侧面安装有弹簧一,弹簧一上端面连接有缓冲圈,限位块安装在弹簧二前端面,弹簧二固定在岩石爆破机主体前端面,固定块安装在连接块上端面,连接块固定在岩石爆破机主体前端面左右两侧,该设计解决了矿山地质岩石爆破设备在固定方面存在不足的问题,本实用新型结构合理,安全性强,便于固定,可靠性高。
本发明提供了带钻探深度自动测量机构的地质钻探设备,涉及地质勘测技术领域,包括:移动竖架,所述移动竖架前侧为开口结构,移动竖架的内侧面固定设置有垂直螺杆;升降座,所述升降座配合导轨滑动设置在移动竖架的内侧面,升降座的顶部中间固定设置有导向排,设置从动转套,提供了在钻探行进的过程中进行快速传动的进给结构,利用电机驱动中间轴旋转,利用钻地筒进行旋转钻地,同时两侧同步齿轮啮合的时候,中间轴配合锥齿轮带动分控轴、同步齿轮和丝母套旋转,丝母套在垂直螺杆的外部移动实现高度下降,利用统一动力实现下降钻地的效果,解决了现有设备缺乏在钻探行进的过程中进行快速传动的进给结构的问题。

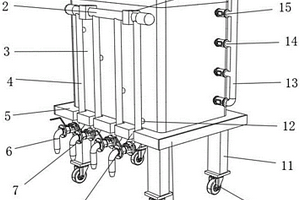

本发明提供一种可拆卸的水工环地质工程用地下水无污染采集回收装置,涉及地下水采样技术领域。该可拆卸的水工环地质工程用地下水无污染采集回收装置,包括顶仓,所述顶仓固定连接在储水箱顶端,所述储水箱内部设置有均匀分布的储水仓,所述储水仓前端下部均贯穿有的连接管。通过顶仓内部的抽水泵能够利用抽水管将地下水从地下抽出,并导入到出水管内部,通过出水管能够将地下水导入到进水管内部,在进水管上设置有控制阀,在使用时通过控制阀能够控制进水管的封闭与畅通,使得人们能够通过控制控制阀的开合情况,从而实现控制地下水进入到哪一个储水仓内部,实现对于不同深度与不同地点的地下水的分类存放。
