河北保定有色金属探矿技术理论与应用

链条自回位导轨 816

 0

链条自回位导轨,应用于石油地质勘探专用的链轨式沼泽运载底盘。特征是:两个链条导轨分别镶嵌在浮箱两侧底部,链条导轨凹进浮箱底面并与浮箱焊成一整体。在链条导轨上平面固定有上部磨条;在链条导轨两侧面分别固定有侧面磨条。在浮箱底面中部底平面上固定有两排耐磨条板。在铝轨的两端分别固定有链条,链条位置与链条导轨相对。在铝轨的中部固定有两排支撑滚子,两排支撑滚子位置与浮箱底面上的两排耐磨条板相对,起支撑铝轨的作用。效果是:链条不能跳出链条导轨;即使在行进过程中有局部跳槽的链条,在运动过程中,脱出的链条也不会被挡在导轨槽外侧,而很容易地自动回到导轨内,避免了进一步引发的链条脱齿现象。

深部地热储层改造模拟实验装置 764

 0

本实用新型公开了一种深部地热储层改造模拟实验装置，包括数据采集装置、注入系统、真空系统、渗透系统、模拟系统、回压系统和气液分离系统，数据采集装置控制流体的注入压力、流速、温度等条件，并收集岩石出口压力、温度及流量等数据，注入系统让注入的流体恒温恒压稳定流动，真空系统为实验后的管线提供真空环境，清空管线内堵塞物，渗透系统测量岩心实时渗透率变化及衡量岩样溶解速率，模拟系统模拟岩石矿物在不同温度、压力、流体介质和无机矿物等溶蚀特征，进行近地质条件下水‑岩过程动力和热力学分析，回压系统为流体出口提供模拟地层压力，模拟注入井和地层间压差，气液分离系统将排出气体和液体进行分离测量，提高实验精度。

数显裂缝检测装置 995

 0

本实用新型公开一种数显裂缝检测装置，包括传感器模块，用于测量直线位移；传感器模块滑动设置在滑尺上，滑尺的两端设置有用于固定的第一固定孔，传感器模块两端设置有用于固定传感器模块的第二固定孔；控制器模块，用于对检测数据进行分析处理；信号调理模块，用于将传感器模块发出的信号经过调理发送至控制器模块；数据存储模块，用于对检测数据的存储；按键模块，用于对于控制器模块进行人工设置；显示模块，用于对检测数据和结果进行显示；报警模块，根据控制器模块的处理结果进行报警。本实用新型能够改进现有技术的不足，可实现对地质灾害墙体裂缝的高精度识别及现场声光报警，可以实时监测裂缝的变形情况，有效减少伤亡损失。

基于超声波测距的房后切坡型滑坡监测预警系统 910

 0

一种基于超声波测距的房后切坡型滑坡监测预警系统，包括与房屋后墙固定连接的监控终端，测距传感器的测头朝向房屋后端用于监测房后切坡型滑坡，测距传感器与监测控制装置的输入端电连接，房屋上还设有报警终端，监控终端和报警终端之间通过无线通讯连接。监测控制装置通过建监测到的距离值根据预设的阈值或者发展趋势进行比较，如果比较结果认为发生危险，通过无线通讯向报警终端发出声音和光电告警控制信号，提醒危险。实现了智能化控制，且结构简单、安装方便，可提高村级地质灾害自主防灾能力；采用超声波测距传感器监测房屋与滑坡之间的距离数据，监测精度高；显示屏上实时显示房屋与滑坡之间的测量距离值和预警阈值，数据可视化。

产品包装结构 814

 0

本实用新型公开了一种产品包装结构，涉及地质勘查技术领域。本实用新型包括保护壳，保护壳的上部通过连接块固定连接有保护盖，保护壳的内壁设置有干燥剂层，保护壳的内部设置有侧挡板和支撑板，保护壳的内部侧壁通过伸缩杆固定连接有弹片，保护壳的底部内壁固定连接有弹簧，侧挡板和支撑板远离保护壳内壁的一侧表面均固定连接有第二海绵块。本实用新型通过在侧挡板与保护壳之间设置弹片，在包装结构受到振动时，侧挡板对弹片进行挤压，弹片受力发生形变，减缓侧挡板的运动趋势，通过在支撑板与保护壳底部内壁之间设置弹簧，弹簧会在支撑板的挤压下发生形变，减缓支撑板运动趋势，设置的第二海绵块能够对电子产品进行保护。

路堤土石混填夯实施工的瑞雷波检测系统 733

 0

本实用新型涉及一种路堤土石混填夯实施工的瑞雷波检测系统，由动测仪和瑞雷波检测仪组成。瑞雷波检测仪包括信号显示与储存单元、信号采集单元、数据处理单元、信号分析单元和检波器。检波器与信号采集单元电路连接，信号采集单元依次与信号分析单元、数据处理单元和信号显示与储存单元电路连接。动测仪为CR-1G型工程地质动测仪。路堤土石混填夯实施工的夯击能量为2000KN.m或1000KN.m。本实用新型由动测仪和瑞雷波检测仪构成路堤土石混填夯实施工的瑞雷波检测系统，简化了检测程序，提高了检测准确度，为路堤土石混填夯实施工质量提供了保证。

三切线游标卡尺 658

 0

本实用新型是一种测量正三角形、正六边形外接圆直径,圆柱形和球形直径的量具。主要应用于测量石油、地质钻井的钻头、螺旋钻铤、螺旋扶正器外径,还可以测量圆柱形的钻杆外径和阀门上的球形外径等。本实用新型主要由动尺、游标、和60°V型定尺等零件所组成,其测量精度可达到0.02毫米。为石油钻井队、钻井维修站、钻具生产厂提供了一种操作简单、使用方便的测量工具。

液动卸扣垫叉 912

 0

一种涉及石油、地质物探钻机使用的液动卸扣垫叉,包括垫叉1、垫叉座2、油缸4,在垫叉1装在垫叉座2上,油缸4与垫叉1连接,垫叉座2上有滑道,取代普通垫叉手工操作,从而可提高钻机的自动化程度和工作效率,同时也使得操作更加精准。

气动摩擦片式离合器 938

 0

一种气动摩擦片式离合器,其动力输入轴上装有固定盘,固定盘的圆套固装有压力板和驱动板,压力板与驱动板之间和驱动板与固定盘之间装有摩擦片,摩擦片外圆有齿牙与动力输出传动轮内圆上的内齿为常啮合,气动装置为一气囊,装在挡板内侧的环槽中,气囊间隔绝热板贴靠在压力板上,气囊有管接头经弯头连接动力输入轴的轴头,该轴头有轴向孔连接导气接头;本实用新型用于石油地质勘探钻机,可实现远距离控制,操作方便,安全可靠,节省劳力,提高工效。

井架滑道装置 1005

 0

一种用于石油地质勘探钻机地井架滑道装置,包括井架滑道1、导向方轮2、拖板3、锁紧螺母4、调整螺栓5,导向方轮2放在井架滑道1内,通过调整螺栓5和锁紧螺母4连接井架滑道1、拖板3和导向方轮2,达到摩擦力小、导向精度高、抗扭力强。此种结构工艺简单,加工容易,只需车、钻、焊等即能完成;由于导向方轮、拖板与井架滑道之间合理设计,动力头、钻具与井口之间的导向精度高,在打井过程中抗扭曲力强,简化了操作工序,节约了钻井辅助时间,与同类型50m人抬钻机相比打井效率提高33%。

泥水平衡顶管机有压接收舱 1077

 0

本申请公开一种泥水平衡顶管机有压接收舱，包括前舱、中舱、后舱和接收舱基座，前舱、中舱和后舱均由钢板卷制焊接而成，前舱设置有橡胶止水帘布和橡胶充气止水囊，中舱设置有导向板，后舱设置有排浆孔、泄压管和导向板，前舱、中舱、后舱首尾相连，组成一个整体密闭的容器后固定在接收舱基座上，将前舱与接收孔口管用螺栓相连接，然后前舱、中舱和后舱形成密闭整体，顶管机调整机头状态，以良好状态到达接收，顶管机破除洞门墙进入接收舱，接收完成后打开接收舱上半圆，清理接收舱内混凝土、泥沙，完成顶管机接收施工，接收舱在内部有足够压力的情况下接收顶管机，避免接收舱受地质条件的影响发生涌水、涌砂，钢套筒受压变形等问题。

塑料测绳 708

 0

本实用新型属于一种简易的长度计量器具。主要应用于地质、石油、煤炭、冶金、建筑等部门进行一般精度测量和简易地下水位测量,本测绳的内部采用抗拉强度高的镀锌钢丝做芯线,外部采用塑料做包层,即可单独使用,也可和绕绳架配合使用。这种测绳具有耐磨、耐湿、耐折、耐污的特点。测量精度高,使用寿命长。

钢筋混凝土滤水井管 977

 0

本实用新型涉及一种钢筋混凝土滤水井管,其由钢骨和钢骨外裹有的混凝土管构成,包裹钢骨的混凝土管上设置有滤水孔,所述的钢骨由两个钢箍以及和两个钢箍相连接的钢丝构成。本实用新型在生产过程中,由于本实用新型结构简单,减轻了一线工人的劳动程度,提高生产率。工艺间单操作方便,工人易掌握。简化了成井工艺,降低打井成本,增加了成井的使用寿命,对各种地质层均实用,还可以增加出水量,减少洗井难度。

预应力无砂钢筋混凝土滤水井管 918

 0

本实用新型涉及一种预应力无砂钢筋混凝土滤水井管,其由钢骨和钢骨外裹有的混凝土构成,包裹钢骨的混凝土两端实头部分为普通混凝土,中间为无砂混凝土,本实用新型增加了无砂并管砂段厚度,提高了井管抗拉及抗压强度。避免运输及下管过程中产生裂纹,减轻了一线工人的劳动程度,提高生产率,工艺间单操作方便,工人易掌握,生产并管质量合格率高,简化了成井工艺,降低打井成本,增加了成井的使用寿命,对各种地质层均实用,还可以增加出水量,减少洗井难度。

触探机的夯锤机构 962

 0

本实用新型公开了一种触探机的夯锤机构，包括安装在门架总成上的导轨座、可升降移动地安装在所述导轨座上的夯锤；在门架总成上安装有带动所述夯锤上往复落锤的链条。本申请中从而利用链条挂钩循环往复带动所述闩锁件和夯锤向上升起和自由落体动作，从而实现往复落锤动作；在具体实施时，从而安装在触探机的锤头上，从而实现对触探杆造成稳定控制的冲击力，从而便于便捷高效地完成地质勘测的作用；其中通过将夯锤设计为分体结构，从而便于根据需要进行安装调试，提高其适用范围。

钢筋无砂混凝土滤水井管 1045

 0

本实用新型涉及一种钢筋无砂混凝土滤水井管,其由钢骨和钢骨外裹有的混凝土构成,包裹钢骨的混凝土两端实头部分为普通混凝土,中间为无砂混凝土,所述的钢骨由两个钢箍、设置在两个钢箍内侧凸台上的连接孔以及两端和连接孔相连接的钢丝构成,本实用新型在生产过程中,由于本实用新型结构简单,减轻了一线工人的劳动程度,提高生产率,工艺简单操作方便,工人易掌握,简化了成井工艺,降低打井成本,增加了成井的使用寿命,对各种地质层均实用,还可以增加出水量,减少洗井难度。

杆塔倾斜在线监测系统 1018

 0

本实用新型公开了一种杆塔倾斜在线监测系统，该系统包括：用于采集杆塔倾斜数据的数据采集仪器；与所述数据采集仪器连接，将所述数据采集仪器采集到的数据远程发送至控制主机的数据传输模块；与所述数据传输模块连接，接收所述数据传输模块发送的数据，对所述数据进行存储及分析处理的控制主机。本实用新型能够解决现有技术中当杆塔设置在一些不良地质区或监测人员无法到现场进行测试时，待测的杆塔的倾斜状况将不能被获知的问题。

新型超低频地震检波器 665

 0

本实用新型公开了一种新型超低频地震检波器，是在石油、煤炭、地质勘探及自然地震勘测中与地震勘探仪器配套的传感器，本实用新型包括铁外壳、线圈架、磁钢组、底盖、顶盖，所述线圈架安装于铁外壳内，线圈架为中空结构，所述磁钢组安装于线圈架中；所述铁外壳、线圈架、磁钢组、底盖及顶盖同轴安装；所述线圈架上设计有多个线槽，所述多个线槽相互并行，漆包线缠绕于线槽中；所述的磁钢组包括至少两组侧面套装有磁靴的磁钢，其磁钢间用以间隔垫隔开。本实用新型提高了地震检波器低频段的输出灵敏度，有效拾取地震勘探深层低频有效信息，满足了高分辨率勘探的需要，提高了地震波数据采集的保真度，进一步降低地震勘探成本。

伸缩传感器 1033

 0

本实用新型公开了一种伸缩传感器,壳体包裹在轮毂外,轮毂固定在主轴上,传感元件固定在主轴的一端,自卷恒力弹簧压紧在轮毂与壳体之间,钢丝绳收紧缠绕在轮毂上;钢丝绳的每圈行程相同,其末端探出壳体。本实用新型在整个测量范围内均为线性测量,设计精密合理,体积小,使用维护方便,密封性好,测量精度高,温度误差小,工作可靠性高、工作耗电量极少、使用寿命长、结构简单、连接误差小、抗震动性能优越,安装简便,作为突发性地质灾害的群测群防监测预警仪器的前端设备可满足现场使用要求。其成功避开了人为操作因素,以及恶劣环境对测量操作的干扰,自动测量,误差小,不会再错失灾害测量机会,保证了工作人员的人身安全。

连续五通道地下水监测井管 755

 0

本实用新型公开了一种连续五通道地下水监测井管，它包括管体，在该管体的中心开设一中心通道，在该中心通道的外壁与该管体的内壁面之间均匀间隔环设四个隔离板形成四个外围通道，四个外围通道的底端分别安装端堵，各该隔离板与管体内壁和中心通道的外壁之间密封连接，该中心通道对准井内最底层的目的层，四个外围通道对准的管体外壁上分别开设有监测窗口，四个该监测窗口分别与井内剩余的四个目的层一一对应。本实用新型能实现第四系松散层地质条件下的五个目的层的同时监测，更为实用、经济；监测通道口径加大，能够满足国内监测仪器、探头等下井和升井需要。

钻杆井口夹紧防脱落装置 801

 0

本实用新型公开了钻杆井口夹紧防脱落装置，包括机架，所述机架的内部固定安装有解卡锁紧油缸，所述机架正面的两侧均固定安装有油缸固定轴套，所述机架正面的顶部且位于两个油缸固定轴套之间固定安装有摆架支撑，所述摆架支撑的右侧设置有同步轴，所述同步轴的右侧固定安装有挡环。本实用新型通过机架、解卡锁紧油缸、油缸固定轴套、摆架支撑、同步轴、挡环、锥度滑块和压块的设置，在石油地质等井口，可对钻杆进行卡紧，防止钻杆掉落，卡紧钻杆让钻杆停留在任意位置，该装置结构简单，易于操作，实用性强，同时解决了钻杆在使用过程中无法对钻杆进行卡紧，同时钻杆不能停留在任意位置，且容易掉落的问题。

滑坡多要素智能遥测装置 900

 0

本实用新型提供了一种滑坡多要素智能遥测装置，包括：智能遥测终端、立杆支架及固定底座，所述固定底座上设置所述立杆支架，所述立杆支架上端设置所述智能遥测终端；所述智能遥测终端包括卫星定位接收模块、物理隔离电路、嵌入式微处理器、多要素传感监测模块及数据传输模块，所述物理隔离电路用于防止模块出现高低频信号干扰；所述卫星定位接收模块用于采集滑坡的三维定位信息；所述多要素传感监测模块用于获取滑坡多种要素数据；所述数据传输模块用于将信息传输给监测云服务器。本实用新型提供的滑坡多要素智能遥测装置，可以实现对滑坡地质灾害的多要素智能监测，能够降低装置内部的高低频信号干扰，能够实现缓冲减震及保持相对水平的功能。

全塑贴砾过滤器 1064

 0

本实用新型公开了一种全塑贴砾过滤器,包括贴砾过滤器本体,其中部为带过水孔的滤管,在滤管壁上粘贴贴砾层,所述的贴砾过滤器本体全部为塑料体,贴覆在滤管壁上的贴砾层为球形塑料颗粒滤料层。所述的贴砾过滤器本体全部为PVC-U塑料体;所述的球形塑料颗粒滤料层为球形PVC-U塑料颗粒滤料层。在滤管的内或外壁上、或在滤管的内和外壁上贴有贴砾层。其可以用于水文地质勘察、垂直与水平水井建造及其修复等领域,是一种新型的管井贴砾过滤器。

导流增压式风力发电装置 726

 0

本实用新型公开了一种导流增压式风力发电装置,它包括一个或多个发电机组;每个发电机组由导流通道、固定在导流通道出风口处的风机和发电机组成,导流通道由截面为双曲线形的墙体围成,导流通道的小口为出风口,大口为进风口。本实用新型的成本低廉,可以根据实际发电量的需要来选择制作发电机的规模,易于推广;适应风级低,3级风就能使其发电,对风级大的风没有限制;制作容易,便于安装和维护,适用于沙漠、戈壁、山区等地质条件和气象条件比较恶劣的地区;利用风力发电,不产生污染物,环保效益好;且在沙漠、戈壁滩或者特殊需要保护的地方,不但能发电,还能代替屏蔽物屏蔽风沙。

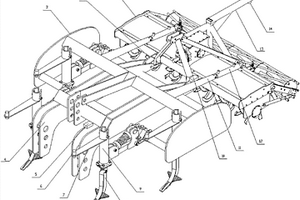

深松整地联合作业机作业质量测控系统 954

 0

本实用新型公开了一种深松整地联合作业机作业质量测控系统，包括旋耕机，旋耕机通过旋耕连接吊耳挂接有深松机，旋耕连接吊耳上固定有第三倾角传感器，旋耕机上固定有图像传感器连接构件，图像传感器连接构件上固定安装有图像传感器，旋耕机上轴接有整地深度调节液压油缸，深松机上固定连接有旋耕机上悬挂连接构件，旋耕机上悬挂连接构件和整地深度调节液压油缸相互轴接，深松机上固定连接有深松连接吊耳，深松连接吊耳上固定连接有第二倾角传感器，深松机上通过单体深松深度调节装置连接有深松铲。本实用新型能降低深松深度的测量误差、实现深松铲深松深度单独调控和旋耕整地质量的检测与控制。

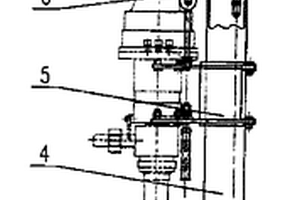

轻型高抗扭井架 689

 0

一种涉及石油、地质物探山地钻机上用的轻型高抗扭井架,包括井架立柱4、提升器5、传动链条6等,马达锁紧臂3与马达锁紧销2销连接,井架立柱4上装有提升器5,井架立柱4上设有链条6,上支座7上的螺栓轴9上装有链轮8,其间有自润滑轴承10,并以紧固螺栓11固定,使得井架抗扭能力达到2000Nm以上,可以方便地更换上、下支座,适用低速重载的井架链轮传动,省去了操作者对井架链轮摩擦部位的维护,降低了用户使用成本。

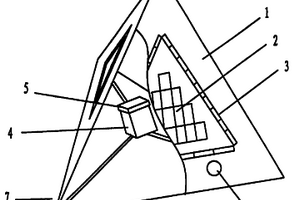

抛洒式太阳能红外发光锥 898

 0

一种抛洒式太阳能红外发光锥,属信号装置技术领域,用于解决目标或方位指示问题。其技术方案是:它是一个由刚性材料制成的空心三角形锥体,锥体的四个平面之间密封连接,每个锥体平面上都装有太阳能电池板及红外发光二极管,锥体的内部装有蓄电池及控制电路,锥体表面有电路控制开关。本实用新型可采用人工摆放或飞机投放多种方式抛洒,利用红外线观测仪追踪目标指示区域,实施打击或进行救援。可广泛用于山区密林作战、野外救援、地质勘查、航空及海上抢险等。

气水两用式动力头 1012

 0

本实用新型公开了一种气水两用式动力头，包括上下固定相连的驱动部件和中心管，以及与中心管径向相连的导气座；驱动部件的动力输出端固设于轴承支撑腔内，且与中心管上端驱动连接；中心管垂直贯穿整个介质腔，而导气座则由介质腔内垂直向外延伸；在中心管与导气座的连接处设有第一密封部件，第一密封部件套置于中心管上且通过锁紧端盖实现自身轴向压缩量的调整。本实用新型在使用时只需简单的更换介质源，便可在钻井过程中进行空气钻井和泥浆钻井两种方式之间的切换。本实用新型结构紧凑、操作简单方便，适用于石油勘探、地质勘察过程的钻井工作中。

运用于碎石动力触探试验研究的钻杆清洁装置 1086

 0

本实用新型涉及地质探测研究附属装置的技术领域，特别是涉及一种运用于碎石动力触探试验研究的钻杆清洁装置；清理的范围较为广泛，可有效提高钻杆的清洗效果；并且，方便取出工作腔内的支撑板，提高装置的工作效率；包括多组风机、机箱、支撑板、水箱、连通软管、高压泵、喷洒器和挡板，机箱内设置有工作腔，机箱的侧壁上设置有取放口，连通软管的输入端和输出端分别与水箱和喷洒器连通，高压泵安装在连通软管上；还包括活动电机、连接轴、固定板、四组伺服电机、两组滑动架、两组带动板和四组固定扣，固定板顶端的左侧和右侧分别设置有两组连接架，两组带动板上设置有多组连接板；还包括两组滑轨，支撑板的左端和右端分别设置有两组滑板。

沼泽地行走钢轮 1075

 0

沼泽地行走钢轮,应用于石油地质勘探在沼泽、过渡带的轮式运载底盘上。外圆筒采用钢板焊接成圆筒形,在外圆筒的两端分别焊接有左侧板和右侧板,在左侧板和右侧板中心的圆孔内焊接有轴套,轴套的中心线与外圆筒的中心线在同一条直线上。在外圆筒的外壁上均匀焊接有三角形齿,三角形齿与外圆筒轴线的夹角在60～80°之间。效果是:能满足沼泽、过渡带地区油气勘探施工的大型两栖车的行进要求,并具备碾压茂密野生植物、防刺穿、水中能飘浮、附着性强的特点。
