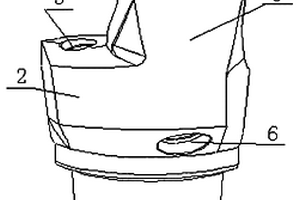

六点定位的三牙轮钻头,应用于石油、地质、工程钻井技术领域。由钻头体、三个牙轮和三个牙爪组成,在钻头体端部均匀固定有三个牙爪,在牙爪上连接有三个牙轮,每个牙爪的结构由轴承、喷射孔座、轴颈、爪背和储油孔组成,特征是:所述的喷嘴孔座外壁增加厚度,喷嘴孔座外壁增加厚达到喷嘴孔座外壁与爪背的外壁在同一个锥面上,爪背外壁与喷嘴孔座外壁在同一锥面。效果是:增加了三个定位点,有效提高钻井过程中钻头的稳定性,减少钻头振动、提高井身质量,增加了钻头的使用寿命,使钻进更加平稳,保证井身质量。
一种石油、地质勘探与开发水平钻井、侧钻井完井工具用的一体式液压水泥伞,由提升短节、本体、可钻盲板、内护套、滑动键、弹性扶正片、可胀胶筒组成:提升短节上、下端设有螺纹,上端与技术套管螺纹连接,下接头与本体螺纹连接,本体设有2-6个长槽及剪钉、防退扣机构,提升短节下端与筛管螺纹连接,内护套设有与本体相匹配的铣槽,与本体相对应的锁紧机构,滑动键为刀状,刀体内置在内护套的铣槽内,长柄卧在本体上,内护套还没有可钻盲板为螺纹连接或用卡箍固定后放置在本体内,用剪钉固定,弹性扶正片、可胀胶筒装在本体外筒用固定套固定。它解决了现有技术中存在的水泥伞易磨破,有压漏地层的风险的问题,可广泛用于水平井侧钻井完井工具中。

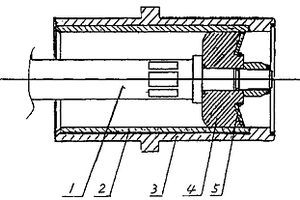

本实用新型为石油、地质钻探领域,钻井泥浆泵用复合式缸套活塞组件,由外缸套3连杆1组成,其特征为在缸套3内有一内缸套2和活塞4。缸套2其长度小于外缸套3,活塞4的前端装有一尼龙制挡圈5,降低了泥浆泵液力缸缸套与活塞的摩擦力,又加上陶瓷材料优良的耐磨性能延长使用寿命5-10倍,改善了泥浆泵液力缸工作状况,降低了钻井成本。

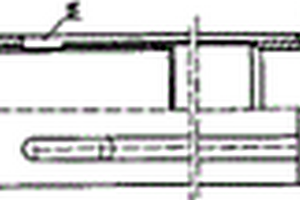

本实用新型公开了一种欠平衡完井用的完井装置,该装置为圆形管状,两端设置有螺纹连接段,管壁中部设置有若干轴向槽。该装置通过井下膨胀工具产生塑性变形,贴紧在井壁上。同时管壁膨胀使中部轴向槽成为通孔,使管内外贯通,起到滤筛管作用。施工过程中不需要水泥固井,所以能在欠平衡条件下进行固井操作,欠平衡下入管柱及打通储层。本装置能够实现在真正欠平衡条件下的完井,是一种适用于多种地质条件下的欠平衡完井装置。达到科学完井,保护油气层,提高油气产量的目的。
一种用于向桩基流沙层植入钢筋的植筋锤,包括一空压机,空压机上安装有钢钎,所述钢钎的端部为平头,所述钢钎的平头端部套装并焊接一钢管。本实用新型用于在桥梁桩基挖孔施工过程中,对地下含有流沙层的地质结构,向流沙层内植入钢筋以加固流沙层。

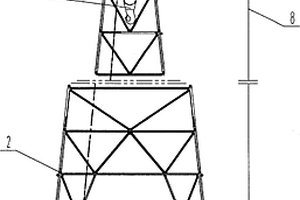

本实用新型属于地质钻探提升设备安全领域,涉及一种天车安全防碰装置,可安装在分体式液压动力头岩心钻机的钻塔上,由一根钢丝绳连接上下两个重锤,钢丝绳绕过天车上的定滑轮,上重锤可以依附于大钩死绳上下滑动,设置上重锤的位置实现防碰位置的控制;当游车或大钩到达上重锤位置时,将上重锤顶起,由于下重锤失去上重锤对其的平衡力,下重锤在自身重力作用下迅速下降,下重锤触碰到常通式行程开关,与形行程开关相连的两位四通换向阀电磁铁失电,电磁换向阀换向,液控换向阀失去提升控制油口先导控制油且换向回中位,绞车失去液压动力,此时绞车机械刹车抱死。该装置结合绞车液压驱动,先导控制的特点,设计巧妙,简单可靠易于实现,成本低。
本实用新型涉及一种全天候卫星定位接收机,它由密封的外壳和接收电路所构成,外壳上设有防水信号连接器、防水电源连接器和LED组合发光器件,接收电路安装在外壳内。接收电路由主控单元、GPS接收单元、GPS数据存储单元、状态显示单元、防水串行接口单元和防水电源接口单元所组成,GPS接收单元接收的卫星定位信号经主控单元和防水串行接口单元与外部微型电脑单元相连,内部工作电源经防水电源接口单元与外部电池单元相接。本接收机可以在雨水和风沙气候下全天候工作,精度可在米级和厘米级之间选择,适用于水土和地质等行业的卫星定位和测量。

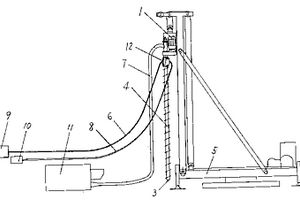

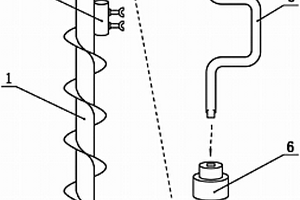

一种长螺旋钻孔灌注桩、CFG桩的桩端预压浆装置,螺旋桩管管芯连接混凝土输送管和混凝土泵,在螺旋桩管顶部与动力头之间固定连接一个旋转注浆接头,旋转注浆接头是由随螺旋桩管旋转的内套和固定的外套经旋转轴承组合而成,外套与内套中部之间形成一环形输料腔,该腔的外套侧壁分别与高压注浆管和水管连接,内套由连通孔连接至少一根输浆输水管,输浆输水管可附着于螺旋桩管外壁或内壁,在灌注混凝土之前进行桩端进行预压浆,可喷水钻进,防止“抱杆”现象发生。水泥浆经高压输浆管、旋转注浆接头、输浆输水管内至钻头注浆口,加固桩底虚土和桩端周围的土体,桩体可根据设计要求放置钢筋笼。能大幅度提高桩的单桩承载力,减少桩的沉降量,提高施工质量和施工效率,可应用于各种地质条件的长螺旋钻孔灌注桩、CFG桩施工。

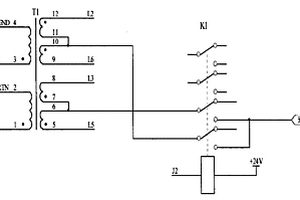

本实用新型涉及一种石油地质勘探双侧向测井在测量电位V0时对N电极动态选择装置,继电器K1的一端通过方式变压器T1的中心抽头连接缆芯2,缆芯2连接地面N电极,继电器K1的另一端连接控制命令J2,和+24V电压;继电器K5采用两个触点并联的方式,测量电位V0经电压测量变压器T2通过端点2、7与缆芯2或缆芯9连接,缆芯9通过电阻R8连接到触点4、5,缆芯9连接井下N电极,缆芯2通过电阻R9连接到触点3、6;控制命令ST2通过电阻R7连接三极管V2的基极,三极管V2的集电极通过电阻R6连接继电器K5,通过三极管V2的导通使继电器K5连接+24V电压,电路可灵活选择N电极。

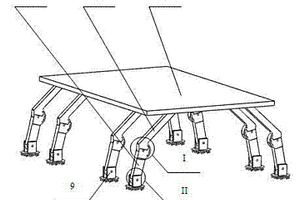

本实用新型涉及一种螃蟹式的海洋潮流能发电海底固定装置,属于海洋能开发技术应用领域。本实用新型的螃蟹式海洋潮流能发电海底固定装置主要由支撑平台、固定腿、调节腿、支脚以及各种连接件等组成。固定腿固定在支撑平台上,通过连轴与固定腿连接的调节腿能相对于固定腿进行旋转,支脚通过圆柱销与调节腿所联接;固定腿和调节腿通过连轴联接后称为支腿,支腿共有八个,分布在支撑平台的两侧,每侧有四个,由八条支腿分配所支撑的重量。与现有的重力固定方式相比,本实用新型对海底地貌要求低,本实用新型能适用于不同海底地质条件,并能很好的保证装置的水下稳定性。

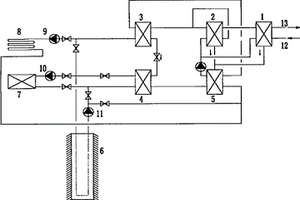

一种双效吸收式地源热泵和地板空调集成系统,由双效吸收式热泵/制冷一体机、地下井 水系统和空调末端组成,可在夏季利用井水冷却进行高效供冷,冬季利用井水提取地下土壤 热量用于向地板采暖换热器进行高效供热,无需冷却塔,整个地源热泵——空调系统全年能 源综合利用效益比常规电压缩式地源热泵系统有显著提高,对于具备地质条件的地区解决全 年空调问题具有良好的经济性和实用性。
本实用新型涉及地质钻探技术领域,尤其涉及一种连续顶管机。该连续顶管机,包括液压油缸组件、上卡瓦组件、下卡瓦组件和接力底座,由于液压油缸组件的顶端通过卡瓦连接块与上卡瓦座连接以带动上卡瓦座升降运动。当液压油缸组件带动上卡瓦座向上运动时,下卡瓦和钻杆之间呈松动状态,上卡瓦与钻杆抱紧后一起向上运动,将钻杆从井内向上拔起一段距离。当液压油缸组件带动下卡瓦座向下运动时,上卡瓦与钻杆之间呈松动状态,同时下卡瓦与钻杆抱紧,上卡瓦靠自重向下运动落入上卡瓦座中,重复此步骤进而实现钻杆的连续起拔,并且上卡瓦座与卡瓦连接块之间为螺纹连接,进而便于两者的连接及拆卸。

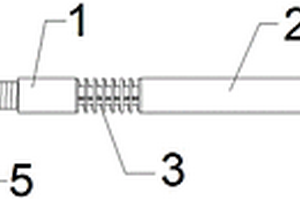

本实用新型公开了一种山地环境监测固定装置,包括金属柱、第一金属插套、金属插杆、金属螺纹杆、弹簧和第二金属插套,所述金属柱一端焊设连接有金属插杆,所述金属插杆一端套设有第一金属插套,所述金属插杆上套设有弹簧,所述金属柱和第一金属插套另一端均焊设有对应的金属螺纹杆,所述金属螺纹杆上螺纹套设有金属螺纹套。整体装置便于人员对山地的地质变化进行监测记录,且能够满足对多种规格的山地山缝之间进行固定支撑,使用灵活性高,具有较高的实用性。
本实用新型涉及一种油气管道中间接入盾构隧道的连接装置,属于石油天然气管道输送领域。所述连接装置包括竖井,在所述竖井的侧壁底部安装有顶管,所述顶管倾斜向下布置并与盾构隧道衔接,所述顶管与盾构隧道的衔接处设有加固止水系统,所述加固止水系统包括若干个锚杆、注浆层、植筋和钢筋衬砌;所述竖井内充填原状土,所述顶管内充填泡沫混凝土。本实用新型采用竖井+斜顶管方式实现从中间接入盾构隧道,克服了复杂地质条件对管道接入的影响,也避免了高压力地下水涌入的风险,可确保管道应力满足安全运营要求。
燃煤锅炉耦合污泥资源化利用直掺系统,包括固废输送系统和分别与固废输送系统连通的磨煤机加料系统和输煤皮带加料系统;固废输送系统包括地下收料斗、地上收料斗,以及自地下收料斗向地上收料斗输送固废的无轴螺旋输送机,地上收料斗正上方设有高位缓存仓,高位缓存仓底部通过竖向管道与地上收料斗连通,顶部通过回流管道二与地上收料斗底部连通。本申请设置两个加料系统,两种方式任选其一或两者都选,加料方式灵活,实用性强,同时将地下收料斗尺寸极大减小,减少了排水和地质情况等方面的考虑,不用进行专门评审流程,缩短工期,节省地坑表面材料、防腐和耐水材料的使用,极大降低了建造成本。
本实用新型公开了一种可视化导向帽装置,包括导向帽本体、橡胶锚索套头、一次注浆管本体、二次注浆管本体、锚索本体和内窥镜探头,导向帽本体的一侧设有锥形管头,导向帽本体为高硬度耐刮花PC材质,导向帽本体的内部设有橡胶锚索套头,橡胶锚索套头的内部开设有五个锚索定位孔,锚索定位孔的内部设有锚索本体,本实用新型的有益效果是:通过导向帽本体和锥形管头均为高硬度耐磨透光材质,实现了导向帽本体可视化,能够清晰查看锚索本体末端地质情况,并留存影像资料,提高了施工效率,同时通过加入了橡胶锚索套头,固定锚索本体、一次注浆管本体和二次注浆管本体,实现了将锚索本体与导向帽本体固定。
本实用新型涉及石油钻井及地质钻探的技术领域,特别是涉及一种多频电机直接驱动钻井绞车装置,其采用电机主轴与绞车主轴通过联轴器直接连接,无变速器机构,通过多频电机的转速控制实现绞车转速控制,通过切换绕组的连接方式,改变绕组并联支路数,进而改变电机频率,输出多组不同的转速和扭矩,从而实现绞车提升速度的变化,在超低速度下具备送钻功能,在满足钻机使用要求同时保证事故处理能力安全系数高的基础上,既实现高效率高功率因数高能源利用率,又降低了功率;包括多频电机和绞车主轴,多频电机固定在底座上,其电机主轴通过联轴器与绞车主轴连接,滚筒套设在绞车主轴外侧,多频电机采用多绕组结构。

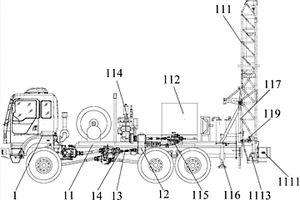

本实用新型涉及地质勘探领域,具体涉及一种车装式钻机。本实用新型提供的车装式钻机,包括车底盘以及设于车底盘上的钻机底盘和分动箱,钻机底盘上设有井架、空气压缩机、泥浆泵、液压油泵、支腿油缸和翻转油缸,钻机的主机、空气压缩机、泥浆泵的动力均取自底盘动力,行车时钻机不工作,钻机工作时不行车。一方面充分利用了底盘动力,减轻整机重量,节省布置空间;另一方面,单机实现多种钻进工艺,实现技术集成,整装勘查,利用车底盘动力可实现泥浆钻进、空气循环钻进的车装式钻机,车底盘动力同时提供给钻机、泥浆泵、空气压缩机,简化了结构,降低了成本,全驱动式底盘并安装有支腿油缸,且整机可挂牌照上户,拓展了应用领域。

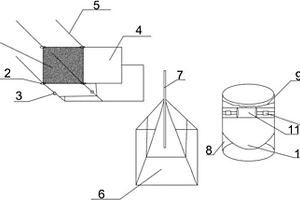

本实用新型涉及油田、矿区地质以及工程领域,尤其是一种岩石粗糙度分级量化评价装置。它包括粗糙岩心面、薄片锁定器、岩心固定器、薄片、滑动轨、注胶器、注胶管、加热器、加热丝、岩心夹持器、待测岩心以及溶胶收纳器,所述的岩心固定器与滑动轨连接;所述的薄片锁定器与滑动轨连接;所述的加热丝位于待测岩心的周围;所述的岩心夹持器用于固定待测岩心;所述的溶胶收纳器位于加热器的底部;所述的加热丝、岩心夹持器、待测岩心位于加热器内;所述的注胶管位于注胶器的顶部,粗糙岩心面放置于注胶器的内部。它克服了传统的方法不能简易、准确的分级评价岩石的粗糙度的问题。
本实用新型涉及石油地质钻探取芯设备技术领域,具体涉及一种岩心顶出装置。该装置包括使用时固设于岩心筒一端的接头,接头中螺纹穿装有丝杠,定义丝杠前后延伸且顶推岩心的一端为前端,岩心顶出装置包括驱动机构,岩心顶出装置还包括支撑部件,所述支撑部件为可随驱动机构和丝杠向前移动的活动支撑部件。丝杠前端通过接头支撑在与岩心筒同等高度的位置处,活动支撑部件通过承托驱动机构实现对丝杠后端的支撑,使得丝杠整体处于或接近于水平状态,顶出岩心时,驱动机构带动丝杠转动,丝杠与接头配合使得丝杠整体前移,带动活动支撑部件朝前移动,岩心顶出装置的整体结构较为简单,且操作更为方便,降低了工作强度,方便了岩心的取出。
一种排水管,其技术要点是:包括水管部,水管部的一端表面设置有顶圈,该顶圈的内部设置有与水管部相匹配的连接凹部,顶圈的内部的端部设置有挡片,顶圈的外表面设置有第一凹槽部和第二凹槽部及第三凹槽部,第一凹槽部内镶有遇水膨胀的橡胶圈,第二凹槽部的凹槽底部与水管部相连接,第三凹槽部内设置有橡胶圈,水管部的外侧端部设置有顶圈连接槽;采用该技术方案,可有效防水,第二凹槽部的凹槽底部与水管部相连接,起到固定于水管部的作用,施工方法简单,施工周期短,施工过程中占用场地小和施工过程对周边地质结构影响小。

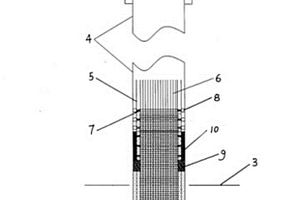

本实用新型涉及深水区钻孔桩技术领域,具体公开了一种可回收外钢护筒的水中钻孔桩基础施工系统,包括钻孔平台、设在所述钻孔平台上的振动锤、设在稳定地质层与所述钻孔平台之间的外钢护筒、设在所述外钢护筒中的内钢护筒以及设在所述内钢护筒中的钢筋笼,所述内钢护筒与所述钢筋笼之间设有混凝土垫块,所述内钢护筒与所述外钢护筒之间设有穿U形钢筋混凝土垫块,所述内钢护筒的下部设有稻草层。本实用新型解决了现有水中钻孔桩钢护筒不能回收的技术问题。

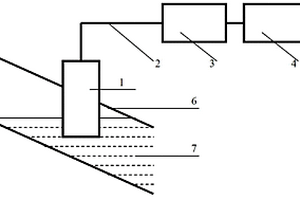

本实用新型涉及一种岩屑自然伽玛信息在线检测装置,由探头、信号线、单片机、串口、串口线组成;探头由碘化钠晶体、光电倍增管、采集处理单元、探头外壳组成,将探头固定在架空槽,直接检测循环钻井液中携带岩屑的自然伽玛信息,具有造价低、检测结果连续、客观的特点,有利于实时检测岩性变化情况,发现砂泥岩、确定储集层,帮助提高油气资源发现的准确率,该装置可以在地质录井领域大规模使用,具有可观的经济和社会效益。
本实用新型公开了一种多源信息聚合系统操作台,属于电子通信技术领域。包括壳体、多个显示屏、音频输出设备、中央处理器、多源I/O信息切控器、语音通信模块、网络通信模块、人机交互输入设备、存储设备、供电模块、USB接口、光驱;所述多源I/O信息切控器具有多个输入接口和多个输出接口,用于选切信息输入到控制台,输出接口的数量小于等于显示屏的数量;中央处理器用于解析和处理多源I/O信息切控器发来的信息,并输出到相应显示屏。可进行多源数据融合、保存、管理及转发等业务,结果直观高效,实用性强。适用于生态环境监测、地质灾害区域监测及其他突发事件临时监测等多种领域。

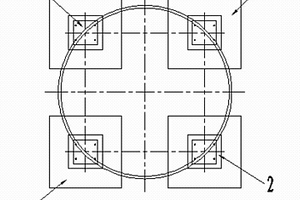

本实用新型公开了一种分体式粉料储存罐基础,包括等于粉料储存罐支腿数量的顶面为长方形的底座,底座上部设置方柱形的立柱,内置立柱的粉料储存罐支腿连接预埋件,铺设于底座的下部的灰土垫层。底座采用分体式,各底座主要承担粉料储存罐支腿竖向荷载,底座采用无筋扩展基础,取消了钢筋使用,独立基础和无筋扩展基础两方面保证分体式粉料储存罐基础可大幅降低钢筋混凝土工程数量;粉料储存罐支腿连接预埋件采用钢板和弯钩钢筋形式,确保粉料储存罐支腿与基础有效连接,同时满足支腿竖向荷载对于混凝土局部抗压要求。设计合理、结构简单、安全可靠,特别适用于地基承载力较高、地基沉降较小的地质区域。
一种回灌笼,为一柱状笼体,其间隔地设有金属管段,各金属管段之间用钢筋焊接成一体,钢筋外缠绕有金属丝。本实用新型的回灌笼使用方法是:A按水井水文地质资料,在相应含水层段放置回灌笼,回灌笼的上、下端分别与螺旋焊管焊接成一体,再将焊接好的回水井管置入回灌井B将抽水井上边一部分做成同轴双井管结构,内井管为传统抽水井管结构,外井管为回灌笼结构。本实用新型可以通过调整金属丝间隙,以使回水流畅,且井壁又能被固定住而不倒塌,解决了传统回灌水井中粘性胶状沉淀物发生粘结在一起的情况,提高了透水率。
本实用新型提供一种边界条件设置装置,涉及物理模拟实验技术领域。该装置包括底座和多个伸缩件,所述伸缩件的第一端插设于所述底座,所述伸缩件相对于所述底座的表面伸出的高度可调,多个所述伸缩件的第二端端面共同形成基底表面。本实用新型提供的边界条件设置装置,通过设置高度可调的伸缩件,能够根据实际需求灵活地调节伸缩件相对于所述底座的表面伸出的高度,从而模拟不同的地质原型,实现边界条件的灵活设置,提高了边界条件设置装置的适用性,也有利于提高砂箱物理模拟实验的精准度和实验效率。
本实用新型涉及一种用于回收大巷煤柱工作面的超前支护设备,包括朝向工作面前进方向并排设置的两套超前支护液压支架组,每套超前支护液压支架组包括三台同向摆放且首尾相接的单体支架,每组中相邻的两台单体支架通过推杆相连接,所述推杆的前端与前一台单体支架的底座后部焊接的耳座铰接,推杆的后端具有耳板结构且与后一台单体支架的支架推拉头铰接,所述支架推拉头设置在底座前部且与位于底座内部的推移油缸相连。本实用新型回收项目中闲置的掩护式液压支架进行改造,稳定性更加,可适用于多种地质条件的煤矿大巷,简单易行、绿色环保、经济实用。
