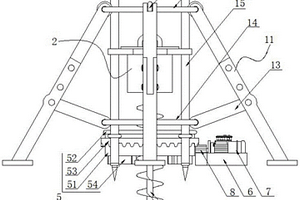

本发明公开了一种野外矿产样品取样装置,包括通过螺栓固定连接在地面的机架、机架内侧升降设置的钻孔驱动机构、钻孔驱动机构底部可拆式固定连接的钻杆以及取样机构,机架包括四组侧支撑架,且四组侧支撑架的顶端之间转动连接有第一稳定环,四组侧支撑架中间段的内侧转动连接有斜撑架,且四根斜撑架之间转动连接有第二稳定环,本发明涉及采矿技术领域。该野外矿产样品取样装置,通过设置四组侧支撑架配合四根斜撑架撑住上下两组稳定环,其内纵向贯穿导向杆后,即可构成稳定牢固的框架,使钻探机构可稳定的向下滑动钻孔,而侧支撑架可伸缩,还可适应崎岖不平的地面,在不使用装置时,机架还可快速收缩起来,减小占用空间,使用更方便。

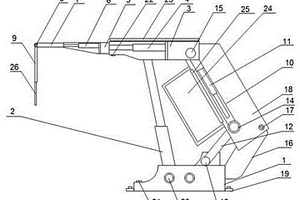

本实用新型涉及矿山设备技术领域,具体涉及一种采矿用液压支撑架,支撑臂A内设置有液压顶杆A;液压顶杆A连接支撑臂B;支撑臂B内设置有液压顶杆B;液压顶杆B连接支撑架C;支撑架C前段设置有转轴D;转轴D连接支撑板;支撑板前段延伸出支撑板副板;支撑臂A后部设置有辅助支撑杆A;辅助支撑杆A通过转轴C连接支撑臂A;辅助支撑杆A通过转轴B连接辅助支撑杆B;辅助支撑杆B通过转轴A连接在底座上;辅助支撑杆A内侧设置有液压支撑柱B;液压支撑柱B一端连接转轴B,另一端连接支撑臂A;底座后部设置有配重箱;配重箱通过转轴E连接保护罩;保护罩设置在辅助支撑杆A外侧,能够实现液压支撑架在实现支撑矿洞的同时,还能提供一个临时避难所。
