ZJSP-ZJHP-16C DN20DN25DN32DN40DN50DN65DN80DN100DN125DN150DN200DN250DN300DN350DN400ZJSP-ZJHP 16C DN25蒸汽气动薄膜流量调节阀ZJSP-ZJHP 16C DN25蒸汽气动薄膜流量调节阀

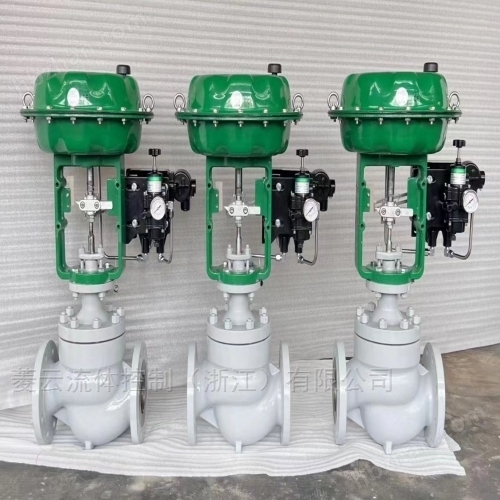

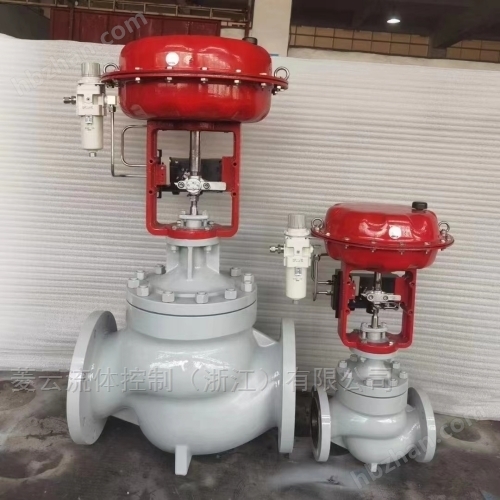

HTS精小型气动薄膜单座调节阀，由气动薄膜多弹簧执行机构和精小型单座调节阀组成。具有可靠的动作性能，精确的流量特性，可调范围大，阀座泄漏量小，操作稳定，多弹簧执行机构高度低、重量轻、装备简便，精小型阀体结构紧凑、流道通畅,具有较大的流量系数。ZJHP气动单座调节阀适用于对泄露量要求严格、阀前后压差低及有一定粘度和含少量纤维介质的场合。气动流量调节阀按照开关方式的不同可分为常开气关式和常闭气开式两种。气关式阀由正作用执行机构和阀构成。当输入信号压力由下限值改变为上限值时，阀从全开到全关。气开式阀由反作用执行机构和阀组成，当输入信号压力由下限值改变为上限值时，阀从全关到全开。气动薄膜调节阀 工作原理气动调节阀就是以压缩空气为动力源，以气缸为执行器，并借助于电气阀门定位器、转换器、电磁阀、保位阀等附件去驱动阀门，实现开关量或比例式调节，接收工业自动化控制系统的控制信号来完成调节管道介质的流量、压力、温度等各种工艺参数。气动调节阀的特点就是控制简单，反应快速，且本质安全，不需另外再采取防爆措施。当气室输入了0.02～0.10MPa信号压力之后，薄膜产生推力，使推力盘向下移动，压缩弹簧，带动推杆、阀杆、阀芯向下移动，阀芯与阀座密封面接触，从而使调节阀关闭，切断物料。当信号压力维持一定时，阀门就维持在一定的开度上。单座调节阀是一种单座高精度的调节阀，具备以下设计特点：l 采用等截面S形流道，流阻小，流通能力大l 小规格阀芯阀杆采用一体式结构，避免了销钉或焊接带来的问题l 小规格采用顶部导向结构，结构紧凑，流量通畅，不易卡堵l 大规格采用压圈导向结构，结构简单，有效防止阀芯抖动，装拆、维护方便l 可调范围大，调节精度高l 气动执行机构为多弹簧薄膜式执行机构和活塞式双作用执行机构，结构紧凑，输出力大l 适用于各种流体介质的控制主要特点：1、具有可靠性高、体积小、重量轻等特点。2、磁电组件部分采用新型动圈结构，可靠、稳定、线性好。3、除防爆接线盒外，在危险性区域现场可打开壳盖进行调整及检修。4、量程、零点调整钮采用手轮式，调整方便、并带有锁定装置。5、配有与各类型执行机构相配的安装板及附件，故安装容易、调整方便。6、防爆性能：本安型防爆等级iaⅡCT5 隔爆型防爆等级dⅡCT6。7、结构紧凑，精密可靠本产品零部件精密压铸，外形及内部结构制作工艺精致，各机构经优化组合设计，整机结构紧凑， 采用不锈钢紧固件和先进的喷朔工艺处理.生产制造标志性等，具备了良好的防腐性能。 8、本定位器可根据要求.附采用活动可调节阻尼机构，使具有输出流量可调的特点。综合以上等技术性能特点，故HEP系列定位器可满足不同的类型单.双作用，正.反作用的各类气动执行器要求。具有较为可靠可行的技术性能和特色。
