压力变送器

压力变送器

1322
规格/型号：MIK-P300
品牌：暂无
应用领域：冶金设备
产地：浙江 - 杭州
厂家/供应商：杭州米科传感技术有限公司
咨询电话:：13758257245（请说明信息源自“中冶有色技术网”）
更新时间：2024-05-21
级别：待认证

压力变送器说明介绍

1概述

压力变送器压力敏感核心采用了高性能的硅压阻式压力充油芯体，内部的集成电路将传感器毫伏信号转换成标准电压、电流或频率信号，可以直接与计算机接口卡、控制仪表、智能仪表或PLC等方便相连。运距离传输可以采用电流输出方式。具有体积小、重量轻、全不锈钢密封结构，可在腐蚀性环境中工作。该产品安装方便简洁，具有*的抗振和抗冲击性能，广泛应用于过程控制、航天、汽车、医疗设备、HVAC等领域。

2外形尺寸及安装



3技术指标

电源：24VDC；

输出：4～20mA；

精度：0.5%F.S；

4电气连接

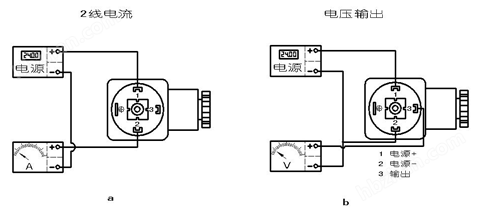

4.1赫斯曼结构电气连接如下图a、b：



4.2直接引线结构电气连接：

电流：红线：24VDC；

绿线：电流输出。

电压：红线：24VDC；

蓝线：电源-；

黄线：电压输出+。

5安装方法

⑴选择易于操作、维护的地方进行安装；

⑵应尽量远离振动源安装；

⑶应尽量远离热源的地方；

⑷通过阀门与测量管道连接；

⑸安装时用扳手夹紧在变送器六方处；

⑹操作时Hirschmann接头与外壳连接处不能转动。

6 压力变送器特点

√316L不锈钢隔离膜片结构

√激光标签打印

√高精度、全不锈钢结构

√微型放大器，电压、电流、频率信号输出

√抗干扰强、长期稳定性好

√外形结构多样化

√7技术性能

【产品名称】

【供电电压】24VDC（12-36V）

【量程范围】-0.1-100MPa内任量程

【介质温度】-40-125℃

【环境温度】-40-85℃

【补偿温度】-10-70℃

【过载压力】200%FS

【长期稳定性】≤0.2%FS/年

【输出信号】4-20MA、1-5V、0-10MA、0-20MA、0-5V

【零点温度漂移】±0.03%FS/℃

【灵敏度温度漂移】±0.03%FS/℃

【防护等级】普通型IP65

【壳体材料】普通不锈钢

【综合精度】0.1级、0.3级、0.5级可选

【固有频率】5KHZ-650KHZ

【测量介质】油、水、气体及其他不锈钢兼容介质

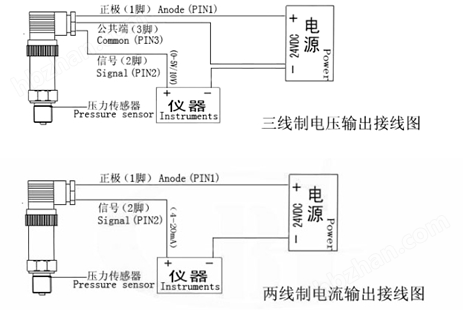

8接线图

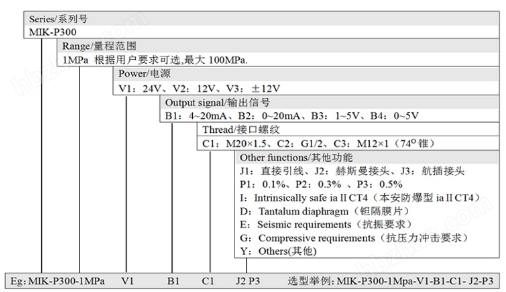

9产品选型表



10安全使用注意事项

⑴搬运与安装变送器时应小心谨慎，避免元器件受冲击而损坏，影响电路的性能。

⑵变送器进压口内有隔离膜片，切勿人为用异物触碰。

⑶电气连接请严格遵照接线方法，接线错误会造成放大电路的损坏。

⑷在产品安装使用中如遇到问题请与我公司，在产品发生异常时，请不要擅自打开进行修理，应及时与厂家。
