10吨/小时建筑工地清洗车轮废水处理技术方案

章 概述

1.1 项目概况

1.1.1 项目名称

开发区建筑工地废水处理工程。

1.1.2 建设单位

深圳市盛鑫华业环保设备有限公司

1.1.3 设计单位

深圳市盛鑫华业环保设备有限公司

1.1.4 设计规模

建筑工地废水处理量为200m3/d，设备按10m3/h进行设计。

1.1.5 建筑工地废水设计工艺

根据该水体的特点，本方案拟采用“盛鑫超速净水设备”的处理工艺，絮凝剂采用盛鑫高效絮凝药剂，确保出水达到预期排放目标，并且做到运行费用低，操作简便。

1.2 企业概述

略

1.3 设计依据

1.3.1基础资料

（1）《建设单位对处理后水质标准的要求》

（2）业主提供的有关水质、水量资料及处理要求；

1.3.2 相关法规、规范

《中华人民共和国环境保护法》，1989年12月

《中华人民共和国水污染防治法》，1984年5月

《中华人民共和国清洁生产促进法》，2002年6月

《建筑工地废水综合排放标准》GB8978－1996

《室外排水设计规范》GB50014－2006

《室外给水设计规范》GB50013－2006

《建筑地基基础设计规范》GB50007－2002

《建筑设计防火规范》GB50016－2006

《供电系统设计规范》GB50052-95

《建筑物防雷设计规范》GB50057-94

《给水排水工程结构设计规范》GB50069－2002

1.3.3 设计、制造、试验标准

《给排水管道工程施工及验收规范》GB50268-97

《中华人民共和国环境保护法》

《建筑工地废水综合排放标准》GB8978-1996

《水污染物排放限值》DB44/26-2001

《室外给排水设计规范》GBJ14-87

《工业企业厂界噪声标准》GB12348-90

《工业企业照明设计标准》GBJ50034-92

《工业企业总平面设计规范》GB50187-93

《通用用电设备配电规范》GBJ50055-93

《工业与民用电力装置的接地设计规范》GBJ65－1983

《低压配电设计规范》GB50054－1995

《供电系统设计规范》GB50052-92

《给水排水工程设计规范》GBJ69-84

《水处理设备制造技术条件》JB2932－1996

《水处理设备油漆，包装技术条件》ZBJ98003－1987

《水处理设备原材料入厂检验》ZBJ98004－1987

《化工设备、管道防腐施工及验收规范》HGJ229－1983

《低压开关设备和控制设备 总则》GB/T14048.1－2000

《水污染防治设备 安全技术规范》JB8939－1999

《管路法兰技术条件》JB/T74－1994

《管路法兰类型》JB/T75－1994

《凸面板式平焊钢制管法兰》JB/T81－1994

《工业产品使用说明书 总则》GB9969.1－1998

《机电产品包装通用技术条件》GB/T13384－1992

《包装贮运图示标志》GB191－2000

各厂家设备选型样本

相关电气、土建设计手册

国家及行业、企业其他相应规范、标准。

1.4 编写原则

（1）经济与效益原则：

本工程建筑工地废水处理的设计主要的原则是让建设方以尽量少的投资，取得更大的经济、环境效益，确保出水达到回用要求。

（2）采用先进成熟可靠、节省投资的技术原则：

由于环境污染日趋严重，越来越引起人们的关注，各种环保新技术也相继问世，然而许多环保新技术仍需要实践检验，在选择处理技术时，本工程优先采用先进成熟可靠、节省投资的技术。

（3）建筑布局实用美观的原则：

水处理构筑物建筑布局除了要考虑其实用性，也要兼顾审其美观性。水处理构筑物的布局和外形要有一定的美观性，要和当地环境和建筑相协调。在平面布局上，力求将各建、构筑物按照工艺要求有序有机地结合，创造出一个舒适优雅的工作环境。

（4）节约运行费用原则：

水处理工程除了一次性投资外，建成后运行费用也要有一定的投资。运行费用主要包括能源消耗、药品消耗、设备损耗和维修费用。为了降低运行费用，我们在设计时，结合工程使用情况，选择一些性能好、能耗低、使用寿命长的设备，在工艺条件许可和确保出水水质的情况下，尽量减少药品的投加，尽量采用动力少的工艺。

1.5 工程范围

本工程的范围描述如下：

（1）本工程根据建设单位提供建筑工地废水处理工程位置及建筑工地废水处理要求、排放标准，完成整个建筑工地废水处理系统建筑工地废水处理方案、工艺流程、施工图设计。

（2）建筑工地废水处理工程全部工艺设计、电气设计、结构设计；施工过程监督；建筑工地废水处理设备及安装；工艺管道施工及安装；电气自控设备施工及安装；工程调试及验收；人员培训等以及在保质期内对工程的保修及维护工作。

（3）设备、仪表的参数选型。

第二章 建筑工地废水性质及处理程度

2.1 处理规模

设计建筑工地废水处理工程的规模为：设计小时流量：Q=10m3/h，每天实行20小时工作制设计处理量。处理后建筑工地废水达到城市杂用水标准。

2.2 建筑工地废水来源与性质

随着经济的迅速发展和城市人口不断增长，城市化的快速发展，由于建筑工地废水处理设施的不足，大量的工地废水直接排入河道，河道普遍淤积，河道排水不畅，河道内来水不足，水流流速缓慢，水体自净能力低，污染物不能及时排出，造成内建筑工地废水体污染严重。内河涌建筑工地废水中的主要污染项目为悬浮物、色度、浊度。色度、浊度主要由水中悬浮物引起,将建筑工地废水中的悬浮物去除,则色度、浊度就会降低。

2.3 建筑工地废水处理标准

建筑工地废水处理目标按业主的要求，达到以下标准：

项目	SS	COD	BOD5	氨氮	TP
设计进水水质	100	100	30	10	1
设计出水水质	5	30	6	5	0.2

（注：表格中的数据根据以往经验为依据，具体要求以双方洽谈为准。）

第三章 建筑工地废水处理原理及工艺选择

3.1 建筑工地废水处理原理及工艺比选

本工程建筑工地废水的主要污染物是SS、COD、氨氮。此类建筑工地废水选择工艺着重考虑悬浮物的的除去，降低建筑工地废水中有机物含量。

SS的去除原理

建筑工地废水中的SS主要靠筛率截留、重力分离或离心分离作用去除。例如格栅、沉淀、气浮、离心机等。建筑工地废水中的无机颗粒和有机颗粒靠自然沉淀作用或靠絮凝剂的吸附沉淀被去除。另外，为了进一步净化建筑工地废水，可设置过滤进行深化处理。

建筑工地废水中悬浮物浓度不仅涉及到出水SS指标，出水中的BOD5、CODcr等指标也与之有关。这是因为组成悬浮物的主要是絮凝反应产生的絮凝体或者生活反应的活性污泥絮体，其本身的有机成分就很高，较高的悬浮物含量会使得水中的BOD5、CODCr均增加。因此，控制建筑工地废水建筑工地废水的SS指标是最基本的，也是很重要的。在建筑工地废水处理方案选用合理、工艺参数值恰当和单体设计优化的条件下，完够使建筑工地废水SS指标达到出水要求。

3.2 工艺流程选择

通过以上分析，本方案拟采用“盛鑫超速净水设备”的方法，去除建筑工地废水中的悬浮污染，使出水达到排放标准。

3.2.1絮凝剂的选择

用于水处理中的混凝剂应满足如下要求：混凝效果良好，对人体健康无害，价廉易得，使用方便。混凝剂的种类很多，分为两大类：无机盐类混凝剂和高分子混凝剂。

①无机盐类混凝剂：目前应用的是铝盐和铁盐。

传统的铝盐主要有硫酸铝、明矾等。硫酸铝价格较低，但质量不稳定，因含不容杂质较多，增加了药液配置和排除废渣等方面的困难。明矾混凝效果较好，使用方便，对处理后水质没有任何不良影响，但水解困难，形成的絮凝体较松散，效果不及铁盐。

传统的铁盐主要有三氯化铁、和硫酸铁等。三氯化铁极易溶解，形成的絮凝体比较紧密，易沉淀，但腐蚀性强，易吸收潮解，不易保管。

②高分子混凝剂：目前应用的是聚合氯化铝和聚合硫酸铁。

聚合氯化铝（PAC），作为混凝剂处理水时，有下列优点：对污染严重或低浊度、高浊度、高色度的原水都可达到好的混凝效果。水温低时，仍可保持稳定的混凝效果。矾花形成快、颗粒大而重，沉淀性能好。适应的PH范围较广在5到9之间。，药液对设备的侵蚀作用小，当过量投加时不会造成水浑浊反效应，且处理后的PH和碱度下降较小。

聚合硫酸铁与聚合刘氯化铝都是具有一定碱化度的无机高分子聚合物。与普通铝盐相比，它具有投加计量少、矾花生成快、对水质适应范围广等有点。

但是由于传统的絮凝剂用药量大，形成的污泥松散、体积大，处理难度大。且传统絮凝剂絮凝速度慢，形成的颗粒物松散，沉降速度慢，根据我公司的小型试验发现，普通的絮凝剂对含SS高水体处理很难达到处理的要求。我公司针对这种建筑工地废水性质开发出一种新型高效的絮凝剂——盛鑫系列高效絮凝剂。本方案拟采用“盛鑫超速净水设备”。

3.2.2 本方案工艺流程图

为了节约处理设施成本，提高处理效率，本方案



首先，建筑工地废水通过提升泵进入超速净水设备。盛鑫超速净水设备包括搅拌反应、泥水分离两个处理阶段。建筑工地废水首先进入一级搅拌反应池。由于搅拌反应池采用搅拌装置，所以效率很高，由此大幅度缩短了矾花形成的时间。高效絮凝剂从搅拌反应池上部的干粉投药机投入，絮凝剂的投入量可以通过调节器调节。絮凝剂调节器可以根据建筑工地废水的状况调节絮凝剂的投入量。絮凝剂的投入量可经过实验确定好的，运转中也可以从监视窗口根据矾花的形成情况调节到的投入量。经过一级搅拌反应池搅拌后的建筑工地废水经溢流进入二级搅拌反应池，二级搅拌反应出水自流排入沉淀区去除建筑工地废水中的絮体，沉淀区上清液排至中转池，然后通过泵浦输送至杂用水储水池回用。超速净水设备产生的污泥通过污泥泵送至压滤机压滤，压滤液回流至河道进行重新处理。

第四章 盛鑫系列高效絮凝剂技术应用说明

4.1 盛鑫高效絮凝剂技术

此项技术结合了有机和无机絮凝剂的优点，打破了建筑工地废水处理的常规，解除了现在使用的絮凝剂和建筑工地废水处理剂对环境可能存在的隐患。通过对建筑工地废水的超速处理，使处理设备大大简化, 土地占用面积大幅减少，并且将建筑工地废水处理运营成本降低到目前国内外的水平。

4.2 产品优点

1）沉降速度极快，直接缩短工艺流程，大幅度的减少了基础建设成本及节约了土地使用面积；

2）处理建筑工地废水范围比其他产品范围广，处理原水不受水温和pH值的影响，可用于建筑工地废水处理及一般工业废水处理；

3）处理后形成的沉降渣呈抱团状，不易碎，脱水性好；

4）处理水透明度*，可直接运用于工业回用水；

5）处理水的自我净化能力强，能在相当长时间内保持自净能力；

6）工艺流程只需要投入简单的设备；

7）处理过程时间短，比传统的处理工艺节约占地面积2/3；

8）产品无毒、无腐蚀，不会对环境造成二次污染；

9）在基建领域不仅能够做到水处理*、，还能直接在投资水处理的过程中带来经济效益；

10）产品投加量少，更能节约处理成本；

11）粉体形状，易于运输和保存，并能长期保存不影响产品质量。

4.3 成本优势

（1）投资成本：处理速度比一般产品快10倍，可使设备简单化，新建建筑工地废水处理设施，用地只需一般的1/3到1/10。

（2）运营成本：价格为国外同类产品的1/40到1/20，添加量为20ppm到300ppm（ppm：1/1000000），运营成本可降低到10%到50%。现有设施也可利用。

4.4 盛鑫高效絮凝剂使用剂量

A、盛鑫系列高效絮凝剂投入剂量为30ppm到300ppm，依据水质的SS浓度不同而酌量添加。

B、投入剂量的实验方法

1）用烧杯等透明容器对污水采样（500ml～1000ml）。

2）从下表中找出对照的原水浓度比例开始投入相对应的盛鑫高效絮凝剂以每秒4到5周的速度快速搅拌40～60秒。

3）快速搅拌后，以每秒1周的速度搅拌10～20秒。

4）停止搅拌，确认絮凝物的形成状态，等待絮凝物的沉淀（大约0.3分钟左右）。

（注：由于试验为人工搅拌，与搅拌机每分钟700转的转速有所差距，所以絮凝物的沉降速度有所减慢；搅拌的速度越快，盛鑫高效絮凝剂在水中反应的速度就越快。根据絮凝物的形成状态和处理水的透明度来决定增减投剂量）

表4-1盛鑫系列絮凝剂投加量参考表

原水SS浓度（mg/L）	盛鑫高效絮凝剂投加量（ppm）
1000以下	30～50
1000～2000	50～80
2000～5000	50～100
5000～10000	100～200
10000～20000	150～300

4.5 试样结果

为了检验盛鑫系列高效絮凝剂对建筑工地废水的处理效果，特取某建筑工地废水实验，结果如下：







说明：图左为某工地原水；图中为传统絮凝剂（聚合氯化铝+PAM）处理结果；图右为盛鑫高效絮凝剂处理结果。

4.6 盛鑫系列絮凝剂和高分子絮凝剂处理工艺比较

（1）盛鑫系列高效絮凝剂

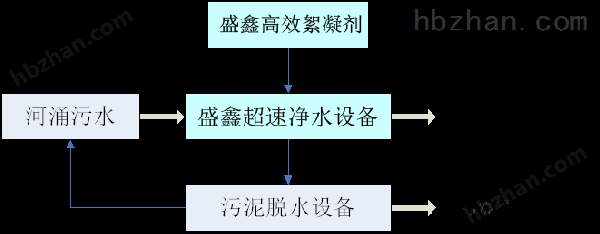

①工艺流程如下：

以上工艺流程在处理的过程中不需要停顿，可连续不间断处理，大大节约了处理的占地面积，简化了处理设备。且处理时间仅为16min。

②盛鑫高效建筑工地废水处理絮凝剂处理建筑工地废水前后对比感官图





处理前 处理后

（2）普通高分子絮凝剂

①工艺流程图如下：

传统高分子絮凝剂的处理时间为60min。

第五章、主要构筑物设计

5.1 建筑工地废水处理主要构筑物一览表

5.1.1、主要构筑物一览表

表5-1、主要构筑物一览表

序号	名称	工艺尺寸（m）	单位	数量	结构
1	一体化处理设备基础	4×2	座	1	钢砼
2	污泥浓缩设备基础	2×2	座	1	钢砼
3	控制室与仓库	1×1	座	1	砖混
4	雨棚	7×5	座	1	钢构

5.1.2、主要设备一览表

表5-2、主要设备一览表

序号	名称	规格/型号	单位	数量	备注
1	一级提升泵	10m3/h，13m，2.2kw 材质：A3碳钢	台	2	1用1备
2	沉淀池一体化处理设备	处理水量：10m3/h 尺寸：3.8m×1.5m×2.2m 功率：1.37kw	套	1	盛鑫环保
3	清水中转池	PT-3000L	个	1	国产优质
4	中转泵	10m3/h，23m，4kw 材质：A3碳钢	台	2	1用1备
5	污泥泵	5m3/h,15m,0.75kw	台	2	1用1备
6	污泥浓缩池	PT-5000L	个	1	国产优质
7	螺杆泵	Q=5m3/h， 60m，2.2KW	台	2	1用1备
8	板框脱水机	处理能力： 20m2/h，1.5kw	台	1	精田
9	电缆	10平方	批	1	金环宇
10	液位控制器	0-10m	个	3	大连爱玛赫
11	管材管件	PE管阀	项	1	环琪

第六章 自控系统设计

结合建筑工地废水处理的工艺过程的特点及要求，以及性能优越且价格合理的设计理念，我们特设计下述自动控制系统。

6.1 设计标准和规范

自控仪表设计依据工艺推荐方案及工艺对自控系统的要求并考虑运行管理的具体情况，结合自控仪表行业的特点进行设计。

6.2 设计范围

本自控系统主要工作是对工艺过程加药系统的自动加药，提升泵与加药泵、搅拌器联动，根据在线仪表自动调整加药量，污泥泵根据泥位计信号进行动作。

6.3 设计原则

本设计中，计算机自动控制系统方案是在充分考虑了净水厂的工艺要求、运行管理需要、自动化水平档次等多种特点基础上，按照先进、可靠、实用、新颖的宗旨，以高标准、高起点和高要求，设计出基于先进的计算机网络构架平台的远程监控和数据采集系统，以及具有高度自动化控制水平的水处理等工艺过程。实现调度管理信息化，生产控制自动化，做到“无人值班，少人值守”。

设计中，既考虑操作、管理水平的先进性，使用的灵活性和生产维护简便性，同时也考虑到新技术应用的合理性、经济性和远期充分简便的扩展性。在满足生产管理要求的前提下，尽可能节约和保护投资，以获得良好的技术经济指标。

6.4 防雷及过电压保护装置

在自动控制系统的主供电系统和各分布站点的供电系统中，均配置过电压保护装置，以防雷电耦合、过电压和浪涌对系统的冲击和损坏。

6.5 自控系统的供电

供电方式：220VAC采用在线隔离型，连续双转换的UPS不间断供电电源,时间为1小时以上，配置24VDC直流稳压电源。

6.6 接地

自控系统与电气工作接地、保护接地共用的接地系统，要求接地电阻小于1欧姆。

第七章 电气设计

7.1 概述

本工程不包括高压变配电装置。

本工程包括厂区内建构筑物、用电设备的动力、接地设计。

本工程包括厂区内建筑工地废水处理部分建构筑物的照明、防雷

有关电气详细说明见后面所述。

7.2 设计标准、规范及依据

国家标准《供电系统设计规范》GB50052-92；

国家标准《10KV及以下变电所设计规范》GB50053-94；

国家标准《供电系统设计规范》GB50052-92；

国家标准《建筑物防雷设计规范》GB50057-94；

《低压配电装置及线路设计规范》GBJ54-83

《工业企业照明设计标准》GBJ50034-92

《通用用电设备配电规范》GBJ50055-93

7.3 电及负荷等级

电源

接市政供电，并配置电力供电系统。提供AC400V， 200A三相五线制电缆进线，至我方电控柜；

负荷等级

根据生产装置对供电设备及其厂区供电的原有系统的等级负荷,生产负荷为厂区供电等级负荷。

7.4 负荷计算

建筑工地废水处理站的动力负荷主要有提升泵、搅拌机、盛鑫一体化超速净水设备、污泥泵等。

建筑工地废水站总装机功率及运行功率一览表

序号	名称	单机功率（KW）	数量	总装（KW）	运行 时间	运行台数	运行（KWh）
1	提升泵	2.2	2	4.4	20	1	88
2	污泥泵	0.75	2	1.5	4	1	6
3	盛鑫超速净水设备	2.05	1	2.05	20	1	41
4	污泥提升螺杆泵	2.2	2	4.4	4	1	17.6
5	蜗型挤压脱水机	1.5	1	1.5	4	1	6
6	合计	总装容量：13.85kw			运行容量：158.6kw

第八章 效益分析及与其他药剂对比

8.1 效益分析

1、环保效益

通过盛鑫高效絮凝剂处理后的水可以达标回用，降低客天下对自来水的使用量。

2、社会效益

在工地上设置建筑工地废水超速净水设备解决了建筑工地废水的处理难题。同时解决了长期困扰企业的民、企冲突问题。

8.2 与其他药剂对比分析

1、药剂性能对比

盛鑫系列高效絮凝剂在处理建筑工地废水的过程中其添加量是普通絮凝剂（聚合氯化铝配合PAM同时使用）的1/3～1/5,沉降速度是普通絮凝剂（聚合氯化铝配合PAM同时使用）的6倍以上，经过处理的水中无任何悬浮物，处理后的水质浊度＜1.0 NTU。

2、工艺流程对比

利用盛鑫系列高效絮凝剂可以大幅度的缩减工艺流程，在经过反应池、沉淀池和过滤池后建筑工地废水即可达到回用水要求。

传统的工艺为：先将建筑工地废水输入大型自然沉淀池进行自然沉降，然后再将沉降的建筑工地废水通过管道进行一级和二级加药输入大型初级药剂反应沉淀池。通过加药沉淀反应后，进入巨塔沉淀池。再由沉淀池进入过滤池进行充分过滤，最后进入蓄水池。污泥要通过收集并以晾干的形式才能再次被利用。此种工艺复杂，占地面积大，基础建设成本高，运行费用高。

3、药剂运营成本对比

以处理1m3水来比较，加入盛鑫系列高效絮凝剂处理技术所用药剂为60-150ppm，处理后建筑工地废水可以达标排放或回用。



4、其他方面对比

与普通高效絮凝剂对比盛鑫系列高效絮凝剂的处理效果具有以下优势：

①采用盛鑫系列高效絮凝剂产生的絮体沉淀速度提高10倍，盛鑫絮凝主体为无机成份，含有较重的晶核，所以处理速度极快，占地面积约为传统处理工艺的1/10。

②出水可达到的排放水标准，处理效果稳定；传统的絮凝剂通过加大投加量来改变出水水质，内部含有大量的胶体物质，通过加大量药剂很难达到排放水水质，而盛鑫高效絮剂为无机成份，对胶体物质为特别好的效果，能根据水质的变化改变投加方式，确保了出水水质的稳定。

③采用盛鑫系列高效絮凝剂时，沉淀池产生的污泥可以直接进入压滤机进行脱水，不必进行污泥的调理，同时沉降的污泥含水率为40-50%，减小压滤机的负荷，使同样压滤机能够处理两倍以上的污泥量；而采用传统的处理技术时，污泥需通过调理后才能进入压滤机，同时压滤机的负荷很大。

第九章 工程设备报价与运行成本估算

9.1工程报价估算

9.2 运行成本估算

运行费用包括人工费、电费、自来水费、药剂费用等。

9.2.1 人 工

两班制，每班1人，共计2人。（可由污水站兼职）

9.2.2 药 耗

建筑工地废水处理厂所消耗药量主要为盛鑫系列高效絮凝剂

药剂费用总计：0.58-0.91元/m3水

9.2.3 电 耗

全厂耗电量：5.71万度/年 单价：1.00/kW.h

总电耗：5.71万元/年 吨水耗电费用：0.32元/m3水

9.2.4 经营成本汇总表

序号	项 目	基本参数	成本（元/吨水）
1	人工费		——
2	药剂费		0.58-0.91
3	电 费		0.32
4	处理成本：		0.9-1.23元/m3建筑工地废水

注:所述成本为参考，调试运行时成本变动应考虑市场价格因素后进行核算。

第十章 工程实施计划

整个工程安装共需20天（不包含土建施工时间），具体工程实施计划和时间进度安排如下：

工程设计：2天

设备制作：13天

设备运输：2天

设备安装：3天

第十一章 人员培训及技术服务承诺

11.1 人员培训及岗位职责

为了使建设方能够正确操作建筑工地废水处理站内设备，保证整个系统正常运行，我们提供免费人员培训，培训人员2～3人次。培训地点在现场，内容为建筑工地废水处理基本知识和化验方法和紧急事故处理方法。整个培训计划在建筑工地废水处理设施调试过程中完成。

建筑工地废水处理系统涉及到物理、化学的处理机制，并在处理过程中使用许多大量的机械设备及自动控制装置。因此每个运行人员，除具备一定的文化知识外，应在物理、化学、机电等方面有一定的专业知识。运行人员应熟悉所处理的建筑工地废水的水质性质，整个处理工艺流程、原理，每个处理步骤的作用，各步骤处理单元在处理系统中的地位，即懂原理、作用。熟悉操作的具体步骤，综合分析运行数据，进行工艺调整，即会开车，会调整工艺，懂处理设备的原理、型号、操作步骤及有关规程。会进行建筑工地废水处理的有关运行中的工艺数据的测定。会维护使用设备。会处理异常运行中的工艺问题。

维修工作要求设备维修人员应懂得处理设备的原理，会看懂处理设备的图纸资料，会合理使用工具，维修人员应懂处理设备的作用、型号及机械性能。维修人员应会正确拆装设备，科学检修，维护人员会检查设备中的不正常现象、能正确处理，熟悉本专业的有关安全知识及对应急事故的处理。

11.2 技术服务承诺

为确保设施的运行稳定，我们将以完善的设计、精良的设备、全面的质量和进度管理、专业化的系统调试及人员培训和优良的跟踪服务体系，充分体现高起点、操作方便化、运行低成本、处理达标的效果。

我公司对本工程技术服务承诺如下：

据建设方要求及实际情况对本方案进行必要的修改和补充，确保出水达标排放。

免费为厂方培训上岗人员，保证培训后能独立上岗操作和进行简单的维修；帮助厂方制定合理规范的操作规程。

对本工程进行终生技术支持，并免费提供有关咨询指导。

工程设备保修壹年，此后以成本价向厂方提供备品更换件。

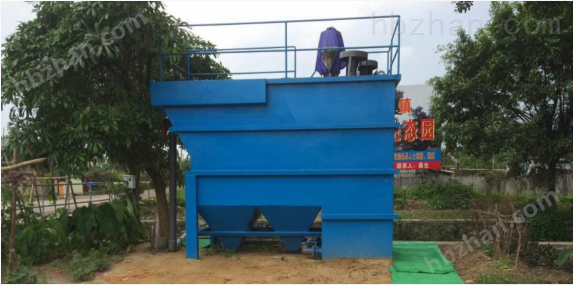

样板工程



东莞高埗超速净化设备

处理水量：500立方每天

设备启动2017年4月24日
