土壤墒情监测记录仪
1.产品简介
1.1产品概述
土壤墒情监测仪是一款以介电常数原理为基础的传感器。能够针对不同层次的土壤水分含量以及温度状态进行动态观测,此
检测仪可检测5层土壤温湿度状态,可快速、全面的了解集土壤墒情信息,科学地制定抗旱调度方案,为正确指挥抗旱救灾提供决策支持,大限度地减轻灾害损失。产品采用标准的Modbus-RTU485通信,远可通信2000米,支持二次开发。
产品外壳采用PVC塑料管,可良好的穿透近1G赫兹的高频探测波,不会受土壤中盐离子的影响,化肥、灌溉等农业活动不会影响测量结果,并起到对电路进行良好的保护作用。
产品适用于需检测土壤墒情与旱情信息,或需要实时检测气象、水雨情、墒情、农情、水利工程蓄水引水等场所。
1.2产品特点产品外壳采用PVC塑料管,内部发射近1G赫兹的高频探测波,可以穿透塑料管,有效感知土壤环境。不受土壤中盐离子的影响,化肥、灌溉等农业活动不会影响测量结果。传感器的电极没有直接与土壤接触,避免电力对土壤及土壤中的植物的干扰。产品采用标准的Modbus-RTU485通信模式,远通信2000米。支持10-30V宽电压充电。1.3技术参数
工作温度
| -40℃-80℃
|
测量范围
| 土壤湿度
| 0~100
|
土壤温度
| -30℃~60℃
|
测量精度
| 土壤湿度
| ±5%
|
土壤温度
| ±0.5℃
|
测点间距
| 10cm
|
供电方式
| 10-30V宽直流供电
|
外壳使用材料
| PVC塑料管
|
防护等级
| IP68
|
输出信号
| RS485(Modbus协议)
|
功耗
| 0.96W
|
1.4产品选型
RS-
|
| 公司代号
|
| 5S
|
| 检测5层土壤湿度
|
3S
|
| 检测3层土壤湿度
|
3W3S
|
| 检测3层土壤温湿度
|
5W5S
|
| 检测5层土壤温湿度
|
| N01-
|
| 标准Modbus-RTU485通信
|
| TR-3
|
| 管式土壤墒情监测仪
|
| | | | | |
2.设备安装说明

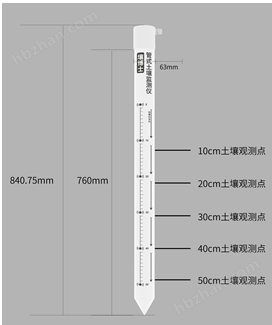

2.1设备尺寸与检测高度
产品采用分层设点的观测结构,地面配置一个温度观测点,地下土壤每隔10cm配置一个土壤温湿测点,观测相对应范围内的土壤温湿度。如下图所示:
2.2产品接线说明
电源及485信号
宽电压电源输入10~30V均可。485信号线接线时注意AB两条线不能接反,总线上多台设备间地址不能冲突。
| 线色
| 说明
|
电
源
| 棕色
| 电源正(10~30V DC)
|
黑色
| 电源负
|
通
信
| 绿色
| 485-A
|
蓝色
| 485-B
|
