云锡摇床说明介绍

云锡摇床产品概况：

云锡摇床的全套生产图纸资料是严格按照云南锡业公司的标准图纸所生产，该种摇床主要适用于各种有色金属矿使用。特别是对多有金属矿尤其能发挥它的奇效功能。它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明：云锡摇床具有性能稳定，选矿效率高、平稳，噪音小和使用维修方便等特点。深受广大矿山用户的欢迎。

产品结构及原理：

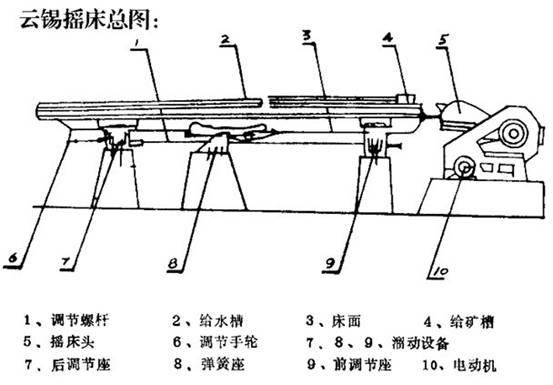

云锡摇床主要由床面、床头、溜动设备三大部份组成。床面由床架部份和给矿槽等部分组成。床面分有粗砂床面和刻槽床面。根据选矿粒度和浓度的不同选择适当的床面(附表)。床面支撑在溜动设备上，由床头的床面挂钩连接床面，在床头的推动下使床面往复运动进行选矿。

床头系采用偏心轴带动偏心滚轮来推动摇杆支臂，使摇杆支臂叉推动联接丁头螺杆，因而使螺杆往复运动。床头润滑轴承系采用 Z Q S n 5 — 5 — 5 材料作为滑动轴承，具有噪音小，转动灵活等特点。

溜动设备部分主要是用来调节选矿设备所需要坡度，利用手轮调节斜度托板，使床面产生坡度。

技术性能：

名称	规格	技术性能
床面尺寸	4436×1825×1536m/m	摇床类别	冲程 (m/m)	冲次 (次/分)	总耗水量 (M3/台日)	处理量 (T/台日)
外形尺寸	5454×1825×1242m/m	摇床类别	冲程 (m/m)	冲次 (次/分)	总耗水量 (M3/台日)	处理量 (T/台日)
可调冲程	8—22m/m	粗砂床	16—22	240—290	190	30
配用电机	JO2—31—61.5千瓦	绒砂床	10—16	300—320	80	8
总机重	1012公斤	刻槽床	10—16	330—340	50	5

云锡摇床的使用和维护：

云锡摇床在使用后，应进行必要的维护和修理，因摇床各部件经常保持良好状况，不但能影响选矿性能和效率指标，而且能增长其寿命。

使用摇床面的一般注意事项：

1、床面的漆层具有一定的脆性，因此不能强力敲打、碰撞。

2、为避免床面漆层压坏变形，不得放置高温和过重物体。

3、为防止因水渗透造成床面受潮变形而影响漆层泡肿，严禁床面上钉钉子。

4、为保证流膜均匀，应避免油类污染床面。

5、使用的摇床面为了能保持制造时的质量，在搬运及堆放和安装过程中必须特别注意。一般要求搬运和堆放时应避免不平或多张重迭而应侧立，使给矿侧朝下，并防止雨淋日晒。

使用摇床头的注意事项：

1、在使用云锡摇床时，必须根据所选别的技术条件来选定冲程冲次。

2、床头部分滑动轴承系采用 Z Q S n 5 — 5 — 5 材料。虽经精密加工制成，但使用时应确保箱体内的润滑油，防止润滑轴承因缺油而造成磨损。

3、床头使用一定时期后，当滑动轴承产生自然磨损时，应根据磨损程度及时更换滑动轴承。

4、摇床在使用时，应注意保持床头部分的清洁，防止因矿砂渗进床头内，造成机件不必要的磨损。

使用溜动设备部分应注意的事项：

1、调节床面的倾斜坡度时，应根据选别矿物的技术条件来确定合格的倾斜坡度。

2、滑动设备的溜滑轴承，系采用 H T15—30的材料制成。在使用时应保持溜动轴承座内足够油量，以免使溜动轴承不应有的磨损。

3、弹簧座部分是使弹簧拉在床架上，使床面在床头的推动下产生往复运动的弹力。因此使用时应注意弹簧不要过紧或过松，应能保持床面能平稳地进行往复运动为宜。

云锡摇床的安装：

新出厂的云锡摇床在出厂时都附有产品质量说明书和安装基础图。床面与床头的中心以及高度和溜动部份的水泥基础与溜动设备和床面尺寸安装施工人员必须严格按照安装施工图的要求安装。

产品应用范围：

该种摇床主要适用于各种有色金属矿使用。特别是对多有金属矿尤其能发挥它的奇效功能。它能选别2毫米以下的各种有色金属的重选与精选。经过多年的矿山生产实践证明：云锡摇床具有性能稳定，选矿效率高、平稳，噪音小和使用维修方便等特点。深受广大矿山用户的欢迎。

产品规格及技术参数：

传动机构	6—S型床头	云锡型床头
支承方式	摇板支承	滑动支承
调坡方式	定轴式调坡机构	变轴式调坡机构
床面结构	聚脂玻璃钢、预埋骨架复合结构	聚脂玻璃钢.预埋骨架复合结构
工作表面	特制耐磨层	特制耐磨层
床面规格	4500×1820×1500毫米	4500×1820×1500毫米
选别面积	7.5平方米	7.5平方米
床面方向	分左式、右式	分左式、右式
床条型式	分粗砂（矩形）细砂（梯形）矿泥（刻槽）	分粗砂（矩形）细砂（梯形）矿泥（刻槽）
横向坡度	0—10度	0—10度
冲程	8—36毫米	8—36毫米
冲次	220—280次/分	220—280次/分
给矿粒度	粗砂2—0.5毫米细砂0.5—0.074毫米矿泥—0.074毫米	粗砂2—0.5毫米细砂0.5—0.074毫米矿泥—0.074毫米
给矿浓度	粗砂~20—30% 细砂~18—25% 矿泥~15—20%	粗砂~20—30% 细砂~18—25% 矿泥~15—20%
冲选水量	矿砂0.7—1.0吨/台时矿泥0.4—0.7吨/台时	矿砂0.7—1.0吨/台时矿泥0.4—0.7吨/台时
处理能力	粗砂1.0—1.8吨/台时细砂0.5—1.0吨/台时矿泥0.3—0.5吨/台时	粗砂1.0—1.8吨/台时细砂0.5—1.0吨/台时矿泥0.3—0.5吨/台时
床面重量	~280公斤	~330公斤
