300*450双斗旁动隔膜跳汰机

1364

规格/型号：暂无

品牌：捷登

应用领域：选矿设备

产地：江西 - 赣州

厂家/供应商：江西省捷登矿山机械有限公司

咨询电话:：暂无（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-19

级别：待认证

300*450双斗旁动隔膜跳汰机说明介绍

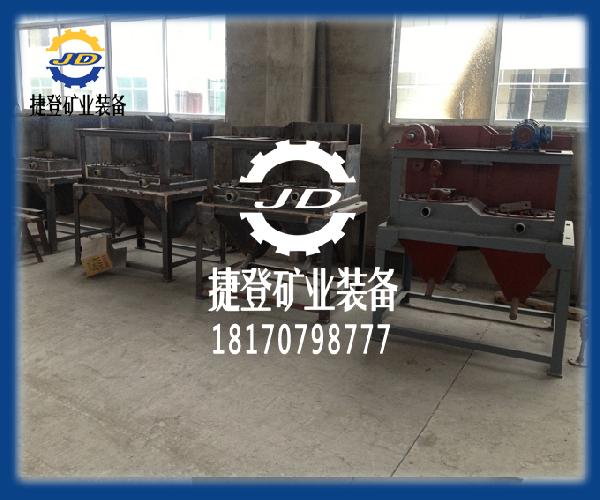

隔膜式跳汰机

产品概况：

双斗隔膜跳汰机分为左式机和右式跳汰面两种型式。本跳汰机是固定筛子。适用于选别金属矿石，例如含钨、含金的砂矿，精选锡矿等，既可用于选细粒物料，也可用于选粗的物料，最大给矿粒度为6-8mm，但在选别砂矿的个别情况下，最大粒度为12mm。

产品结构及原理：

300*450双斗旁动隔膜跳汰机

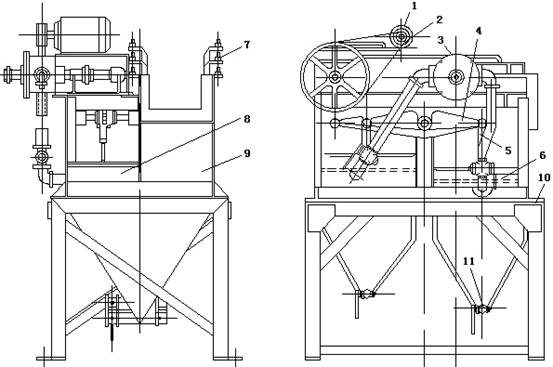

1-电动机； 2-传动部分； 3-分水器； 4-摇臂；

5-连杆； 6-胶隔膜； 7-跳汰室；8-隔膜室；

9-跳汰室； 10-机架； 11-排矿活栓

LTS300×450双斗隔膜跳汰机结构由：机身、传动装置、分水器、隔膜和活栓等主要部分组成，机体有两个大小的跳机斗，每个隔膜斗用不到底的隔板将其分成跳汰区和隔膜区两部分。跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰。

根据被处理矿石的粒度，可以变更连杆的冲次和选取不同的冲程，以便获得最好的跳汰的效果。变更冲次的方法是更换小皮带轮，可有两种冲次：322次/分钟；420次/分钟。选取冲程方法为松开紧定螺钉和螺帽、拉出定位销、转动偏心调整套与偏心轴之间的相对位置，可有11种不同的冲程(0—25.3mm).

由于工作筛的上面加了一个筛子，故跳汰机可用于处理粒度不均匀的物料。(注：此筛根据订货要求可不供给)入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。储放斗中的精矿定期由排矿管排出。

工作时电动机通过三角皮带带动大皮轮转动，使偏心轴上的连杆上下运动，与此连杆连接的摇臂也上下运动，摇臂上另有二连杆连接橡胶隔膜、从而使隔膜获得上下往复运动，进行跳汰选矿。由于工作筛的上面加了一个筛子(注：此筛根据订货要求可不供给)，故跳汰机可用于处理粒度不均匀的物料。

本公司生产的最新改进LTP300×450双室隔膜跳汰机与该图结构上略有偏差，这里不做详细说明。

跳汰过程是靠橡胶隔膜作上下往复运动所造成介质(水)的鼓动来进行。入选原矿被送入跳汰室后，由于隔膜的鼓动作用，矿粒在介质中被按比重分层；细而重的矿粒通过人工床颗粒的间隙和筛孔，沉集在跳汰斗的储矿中、上层粗而轻的矿粒(矿物)被介质流冲向筛子末端的排矿口，由于后跳汰室比前跳汰室的位置低50mm，故轻矿粒经过前室尾板溢出而进入后室，再次受到跳汰。根据需要可调节尾板位置的高低，以控制排矿量的大小。储放斗中的精矿定期由排矿管排出。

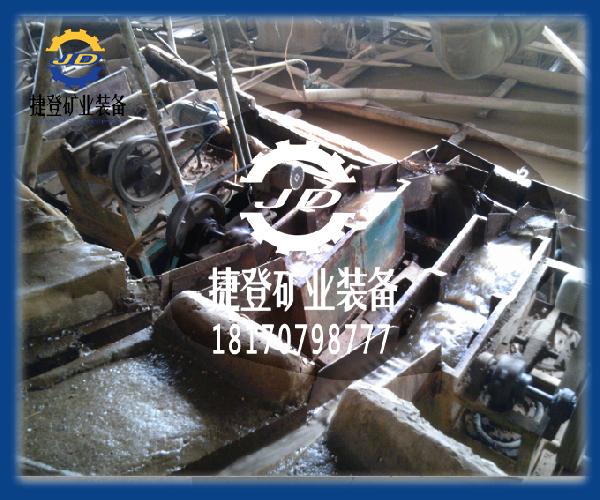

产品应用范围：

用于选别金、锡、钨、钛、赤铁、铁矿、煤等矿物，特别是在锰矿选矿领域中得到了广泛应用。

产品规格及技术参数：

名称规格	室数	筛室面积 (米2)	给矿粒度 (毫米)	生产能力 (吨/时)	冲程 (毫米)	冲次 (次/分)	补加水量 (吨时)	水压 (公斤/ 厘米2)	电动机功率（kw）	重量 (kg)
100×150 隔膜跳汰机	1	0.015	-3	0.018-0.6	-	420	-	1-1.5	0.55	130
300×450 双室隔膜跳汰机	2	0.27	-12	3-6	0-26	322	2-4	1-1.5	1.1	745
1000×1000下动型圆锥跳汰机	2	2	1-5	10-25	0-26	200-350	60-80	0.6-2	1.5	1700
370×360下动式圆锥隔膜跳汰机	2	0.274	6	1-3	5-25	200-250	2-5	-	1.1	240
工革梯形侧动隔膜式跳汰机	3	2.7	-3	12.5-37.5	13-21	170-230	60-90	2	1.1	2000
670×920 跳汰机	2	1.44	4-8	7-10	18-24	240-300	-	-	-	-
