常州新马干燥LPG-5000型喷雾干燥机组设备设计条件
1、料液条件
物料名称: 发酵液
固含率: 30~35%(设计取30%)
终水分: 5~8%(设计取5%)
处理能力: 5000Kg/h(单台)
料液温度: 40~80℃(设计取60℃)
2、工艺条件
雾化方式: 离心式
雾滴与热空气接触方式: 并流式
热源和加热方式:0.6 Mpa饱和蒸汽+电补偿加热
进风温度: 160~180℃(设计取160℃)
排风温度: 80~90℃(设计取90℃)
除尘方式: 塔底+一级旋风 +水膜除尘
产品收集方式: 除湿空气风送集中收料
常州新马干燥LPG-5000型喷雾干燥机组设备特点

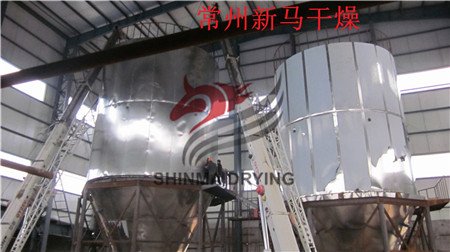

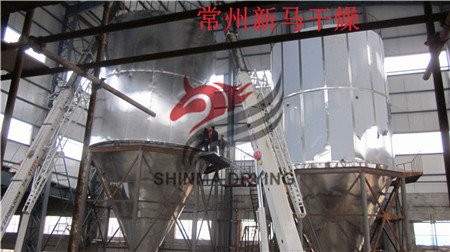

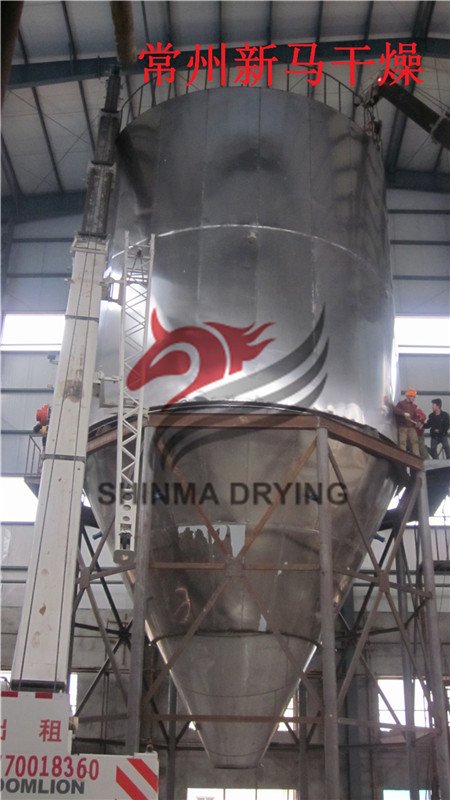

LPG5000喷雾干燥机组由进风过滤系统、空气加热系统、热风分配器系统、干燥主塔、塔壁夹套风冷冷壁及热能回收系统、进料及雾化系统、高效旋风、产品冷却集中收集系统、尾气
除尘器等组成。
本设备是常州新马干燥工程有限公司针对酵母的物料特性较特殊的情况,专门设计制造的酵母液专用的雾干燥机组。结合国外***同类喷雾干燥技术及我公司技术人员长期积累的实践经验,我们在喷塔的设计过程中实现了以下几点:
1、特殊设计的蜗壳和热风分配器:为避免因高速旋转的雾化盘产生“涡旋泵吸”气流现象,导致“雾滴返
顶或粉末吸顶”,特殊设计的主塔,热风涡壳保证物料雾化液滴不返顶,防止物料返顶热熔焦化变质现象。
2、冷冻除湿风送冷却集中收料:此项技术可使干燥物料迅速降温冷却,避免了物料因高温造成酵母灭活和物料因高温软化结块现象,由于风送空气经过过滤和除湿避免了吸湿性物料吸湿结块等现象,并且干燥后物料经降温后可直接包装。
3、塔壁夹套冷却及其废热回收系统:防止干燥尘粒吸附高温塔壁焦化现象,同时兼顾不同物料对干燥塔壁温度的不同,设计了调风阀任意切换。本着为客户利益着想设计冷却塔壁的废热回收系统,为客户打造绿色节能环保的设备,同时每年为客户节约可观能源费用。
4、热风蜗壳采用数螺旋线加速式的结构,大大增强了热风与物料液滴的热置换,并有序的旋流下降。而热风分配器也结合了该技术的特点及要求,做到分配器的两边均有导风机构,并可任意调节角度,以控制热风入塔时的切向角度,内侧导风机构增加热风的旋转,强化该股热风对雾化料膜的剪切力,使得热风与料液充分接触,强化两者之间的换热换质过程。
