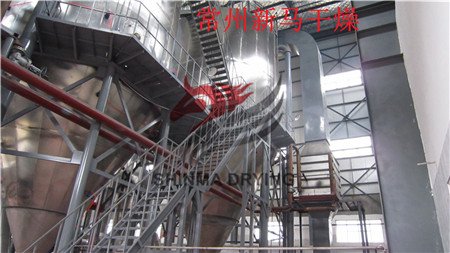

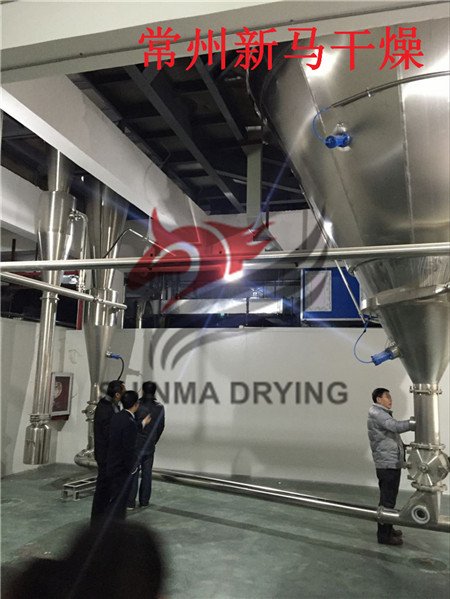

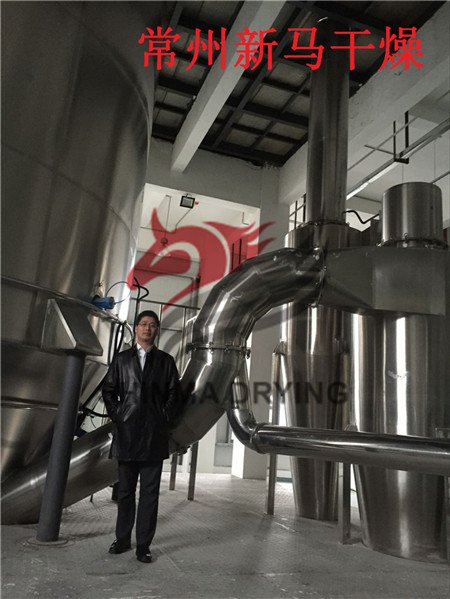

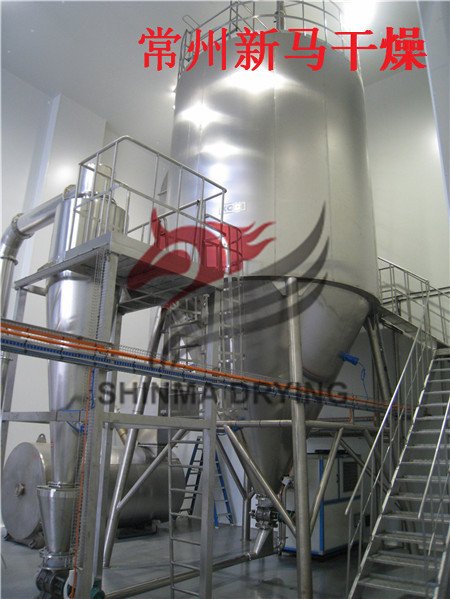

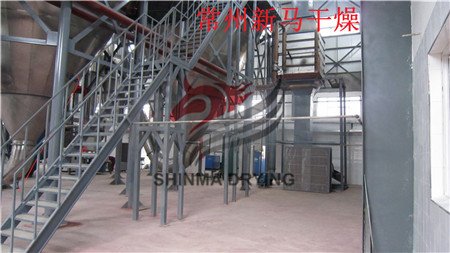

常州新马干燥LPG500型离心式喷雾干燥机组
初选型:LPG500型离心式喷雾干燥机组
加热系统:饱和蒸汽(0.6MPa)+电补偿
出料系统:主塔+一级旋风分离
细粉收集系统:布袋
除尘器(建议采用水膜除尘器)
介质循环系统:送引风机开式循环
空气过滤系统:初、中、亚高效空气过滤器(10万级)
供料系统:螺杆泵变频调速自动供料
设备材质: 与物料接触部分及热风经过处主为SUS304不锈钢制作
常州新马干燥LPG500型离心式喷雾干燥机组设备设计条件
1、料液条件
物料名称: 甜菊糖甙
固含量: 30~40%
终水分: ≤3%
产量: 约200kg/h
**水分蒸发量: 约285Kg/h
料液温度: 约40~60℃
2、工艺条件
雾化方式: 离心式
雾滴与热空气接触方式: 并流式
热源和加热方式: 蒸汽+电加热
进风温度: 200~220℃左右
排风温度: 90~100℃左右
产品捕集方式: 塔底+旋风
公用工程
1、电源
动力电源: 380V,3相,50HZ
功率: 约55kw(不含电加热180Kw)
2、压缩空气
压力: 0.6 MPa
用量: 1.2m3/min(如不用布袋除尘器,则为0.5 m3/min)
常州新马干燥LPG500型离心式喷雾干燥机组技术参数表
水分蒸发量
(净水蒸发)
|
300Kg/h(max)
|
塔径/塔高
|
D4.15M/H10.5M
|
操作温度
|
进风220℃/出风95℃
|
离心式雾化器
|
转速14000—15000r.p.m
|
系统风量
|
~9000 Kg/h
|
系统热量
|
46×104Kcal/h
|
蒸汽耗量
|
约800 Kg/h
|
电耗量
|
约200Kw.h
|
干燥系统形式
|
开式循环系统
|
供料方式
|
螺杆泵稳定送料
|
热风接触方式
|
并流方式
|
热源方式
|
蒸汽、电
|
产品捕集方式
|
主塔+旋风
|
雾化方式
|
离心式雾化
|
控制方式
|
任意设定、自动控制进风温度,数显温度、压力、压差,变频调节雾化转速等。触摸屏显示工作流程,PLC模糊技术控制变量参数等等
|
