中药配方颗粒生产线设计

中药配方颗粒生产线设计

1008
规格/型号：ZLPG400
品牌：新马干燥
应用领域：火法冶金设备
产地：江苏 - 常州
厂家/供应商：常州新马干燥工程有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-10-18
级别：待认证

中药配方颗粒生产线设计说明介绍

常州新马干燥工程有限公司

新马干燥ZLPG400中药配方颗粒生产线设计条件

1、料液条件

物料名称： 中药浸膏、中药提取液

初水分: ～85%

终水分: ≤4%

料液处理量： 400Kg/h

水分蒸发量： 338Kg/h

料液温度： 20℃（常温）

料液比重： ≤1.1g/cm3

2、工艺条件

雾化方式： 离心式

雾滴与热空气接触方式： 并流式

热源和加热方式：蒸汽加热+电加热补偿

进风温度： ～200℃

排风温度： ～100℃

除尘方式： 二级旋风+水膜除尘

产品收集方式： 除湿冷风风送冷却集中收料

3、设计气象条件（标准）

大气压力: 101.3KPa

环境温度： 20℃

相对湿度： 80%

4、公用工程

4.1、电源

动力电源： 380V，3相5线，50HZ

功率： 动力70kw

4.2、用水量

压力：0.2MPa

用量： 600kg/次

4.3、蒸汽

蒸汽压力：1.0MPa

4.4、设备占地面积约（长×宽×高）m

长×宽×高 10×8×14

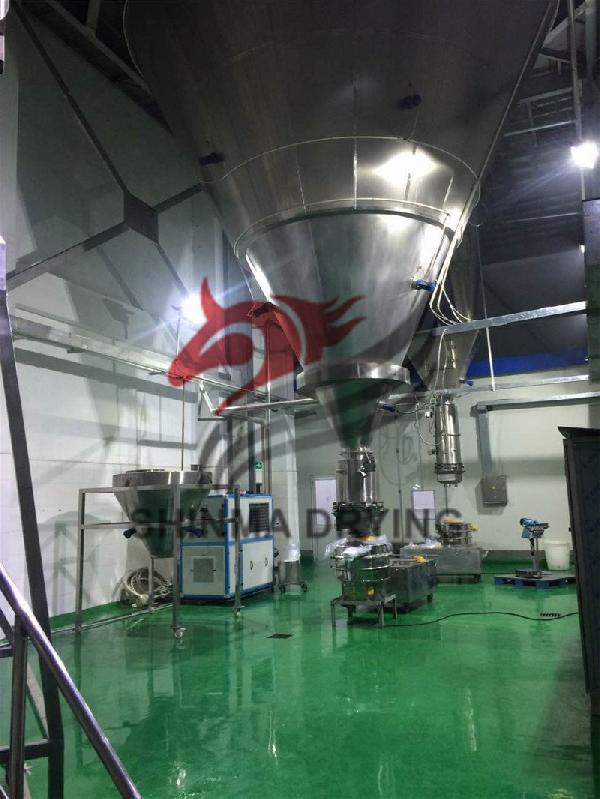

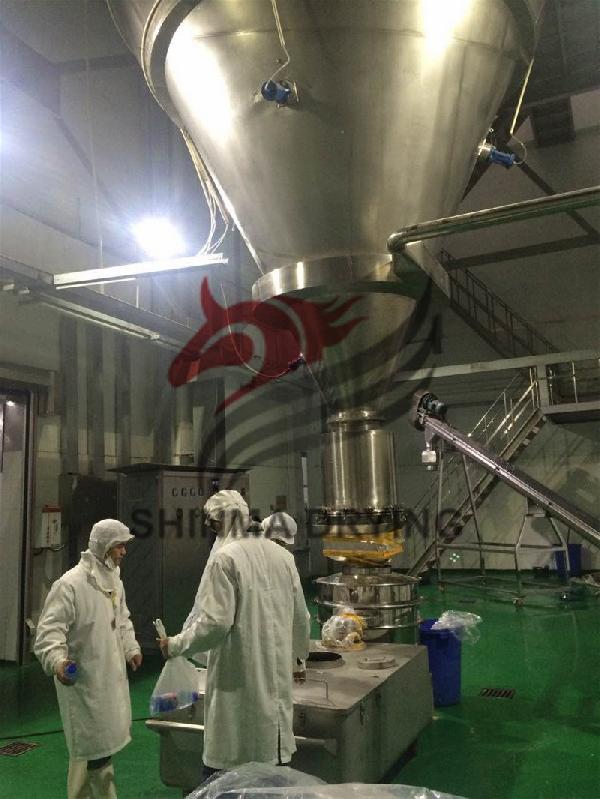

新马干燥ZLPG400中药配方颗粒生产线系统描述

初选型： ZLPG-400型喷雾干燥机组

空气过滤系统： 初、中、高温高效空气过滤器，传感器压差显示

加热系统： 蒸汽加热+电加热补偿

介质循环系统： 送、引风机开式循环

供料系统： 螺杆泵可调式自动供料

除尘系统： 级旋风分离+水膜除尘

产品捕集系统： 除湿冷风风送冷却集中收料

塔壁温度调节形式： 塔壁夹套风冷冷壁+废热回收

控制系统： 人机界面+PLC程序控制
