水平带式真空过滤机

水平带式真空过滤机

343
规格/型号:DI(PBF)型
品牌:暂无
应用领域:湿法冶金设备
产地:北京 - 北京
厂家/供应商:湖州恒滤环保机械有限公司
咨询电话::暂无(请说明信息源自“中冶有色技术网”)
更新时间:2023-10-20
级别:待认证

水平带式真空过滤机说明介绍

DI(PBF)型水平带式真空过滤机 一、水平带式真空过滤机特点:

1、 进料→过滤→滤饼洗涤→吸干→卸料→滤布清洗连续进行,配有PLC控制,自动化程度高。

2、真空过滤盘分段设计,可满足不同物料过滤、洗涤、吸干的工艺要求,滤带运行速度采用变频无级调速,对不同物料有广泛的适应性。

3、在同一设备上可采用多次逆流洗涤得到高浓度的滤液,也可采用并流洗涤或顺流洗涤获得高纯度的滤饼。

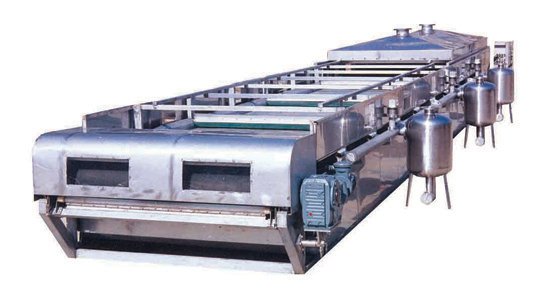

水平带式真空过滤机图片

二、工作原理

连续水平带式过滤机是一种自动化程度高的新型过滤设备,该机以滤带为过滤介质,料浆由加料器被均布在滤布上,滤盘和滤布同步向前移动,滤布上的料浆在真空吸力的作用下进行抽滤,直到真空盘碰到接近开关限位装置后切断真空为止。此时滤布在主动辊带动下继续以同一速度前移,而真空盘碰到接近开关限位装置后,真空切换阀动作,使滤盘立即释放真空,真空滤盘被返回气缸迅速拖回原始位置,这样周而复始进行真空抽滤过程。滤布上的料浆,经真空抽滤后,为了更好地将溶液从滤饼中取出或回收故进行多次逆流洗涤,将滤饼洗净。洗涤后滤饼经吸干区吸干,滤饼含量可根据物料不同而异,若需较干滤饼,可在滤机上增加干燥区,干燥一般采用热空气或远红外线,滤饼经洗涤,吸干后利用头轮曲率半径的变化和刮刀装置将其剥离卸除。

三、工作流程图

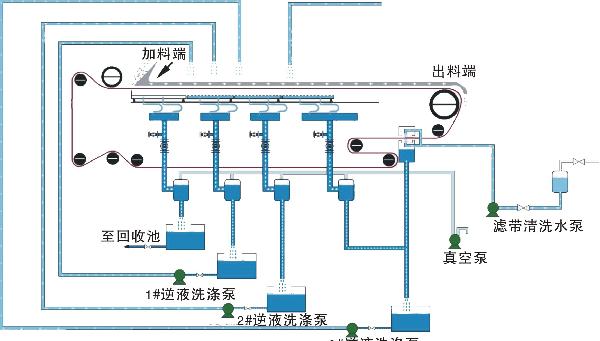

水平带式真空过滤机工艺流程图

四、主机安装外形

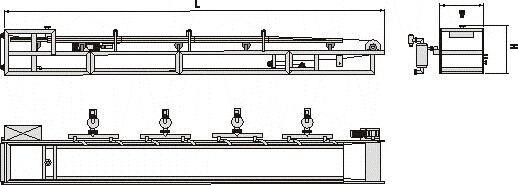

真空过滤机主机安装外形图片

五、规格型号参数

规格型号参数:

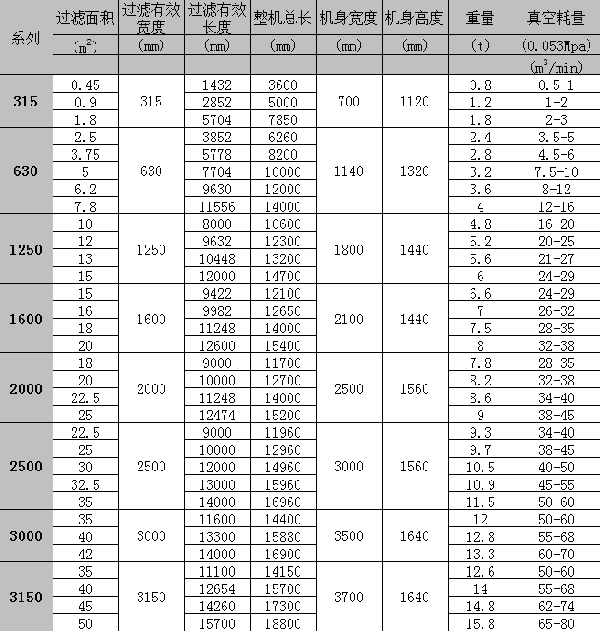

水平带式真空过滤机参数
