静压式液位变送器

静压式液位变送器

637
规格/型号：DW901
品牌：杜威
应用领域：大气治理设备
产地：北京 - 北京
厂家/供应商：合肥杜威智能科技股份有限公司
咨询电话:：暂无（请说明信息源自“中冶有色技术网”）
更新时间：2023-10-20
级别：待认证

静压式液位变送器说明介绍

一、概述

DW901系列静压式液位变送器是一种采用静压原理测量液位的测量仪表，它由高精度、高稳定性的IC扩散硅压阻式压力传感器和单片精密集成变送器电路组成。可将液位转换成4～20mA DC标准电流信号，外壳为316L不锈钢密封结构。从而实现对液位进行测量与控制。 产品适用于石油、化工、电力、造纸、食品、医药等行业中蓄水池、污水处理，以及水利工程、自来水厂、地下水、井水、运河、湖泊、电厂和其他通用场合的液位测量而设计的。

二、特点

采用316L不锈钢外壳，IC SENSORS高性能压力传感器测量静态水位。经温度补偿，线性和重复性优良。接液部分全部采用不锈钢结构，耐腐蚀性强无可动部件、密封性好、安装方便可应用于腐蚀性较强或粘稠液体中。三、工作原理

DW901系列静压式液位变送器由测量探头、接线盒和固定连接件三部分组成。采用投入式压力传感器探头沉入容器底部测量液位高度，液体静压力用公式P=Po+ρgh表示。其中Po为液面上部大气压，ρ为被测液体密度，H为液柱高度，g为重力加速度（常数）。为了消除液面上部大气压的影响，DW901变送器采用通心透气电缆设计方案，将PO导入传感器感压面背部，以抵消Po的影响。可见，传感器检测到的压力P与被测液位成线性关系。压力信号由单片集成V/I变送器转换成4～20mA DC输出信号，测量（记录）输出电流值大小，就可以测定液位的高度。当输出电流达到所设定的电流值时，通过选购件控制器，即可发出控制或报警信号。 传感器探头必须悬挂或固定安装在某一高度位置上，才能达到精确测量目的。在介质流动或扰动较大时，应将探头安装在支撑架上或加重锤和悬挂链条，也可以将探头置于防波管中。

四、技术参数

●适用介质 ：适用与316不锈钢，聚乙烯共存的介质，哈氏合金可测强腐蚀性介质 ●测量范围 ：0～0.5m至0～600m ●精 度 ：0.2％F.S ●工作温度 ：-20℃～80℃(介质无结晶) ●贮存温度 ：-40℃～125℃ ●温度系数 ：零点及±0.015％F.S／℃ ●长期稳定性：±0.1％F.S／年 ●量程迁移 ：采用硅传感器的型号零点/量程不可用，输出偏移<2%F.S，采用陶瓷电容传感器的型号迁移比为5:1 ●电源电压 ：12~36VDC 标准24VDC ●输出信号 ：两线制4~20mA ●负载特性 ：标准24VDC时，负载电阻≤600Ω ●过 载 ：3倍满量程 ●限流保护 ：在过载情况下，电源限制标称为26mA ●防护等级 ：探头IP68，接线盒IP67 ●防爆等级 ：本安型防爆等级iaⅡCT5 ●通气电缆 ：聚氨脂导气电缆，配合高分子筛。

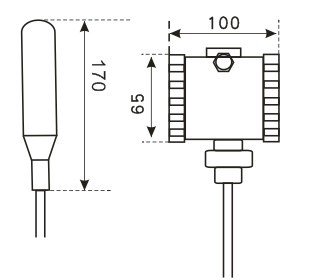

外形尺寸(mm)

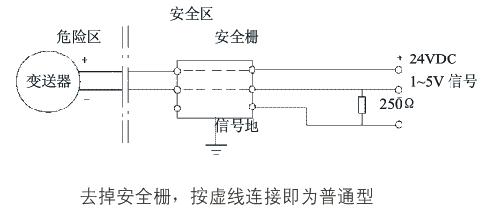

五、电气连接

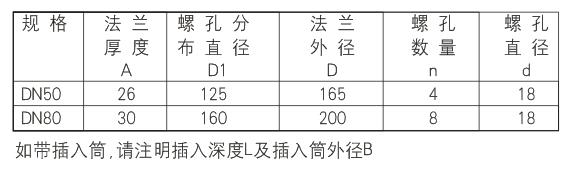

六、法兰安装

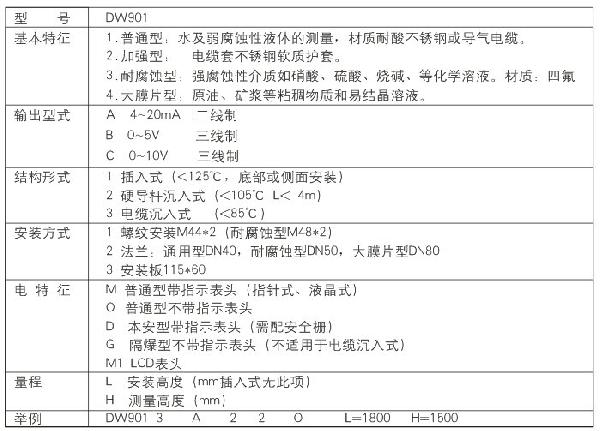

七、产品选型
