一、概述：AT303是一种接受标准铂电阻（Pt100两线或三线）而设计的温度变送器，它符合BS1904或DIN43760标准，并将温度转换成工业标准4-20mA电流，变送器封装于一个DIN标准连接模块中。变送器有三种标准工厂标定量程。模块中有微调电位器，用于*后重校零点及量程调节。材质为316L不锈钢，适合制药及食品行业使用。图1所示为4-20mA环路电流输出的接线方法，图中所示Pt100传感器通常是以一个三根出线的探头组件形式提供。输出环路表示一个为串联在一起的传感器、变送器及为负载提供电流的24V DC的电源。负载RL代表在环路中的其它设备，通常是指示器、控制器、记录仪等。有时，这些设备内置24V DC电源作为标准部件，以简化接线，降低成本。在设计4-20mA电路时，应注意确保环路总的承受能力，就是环路中各种设备所需的电压总和不应超过电源电压值。如果环路中连接几个仪表，应确保只有一个仪表接地，若在两个点接地，会导致这两点间的一部仪表短路，使之无法运行。二、技术指标 （在环境温度为20℃情况下）输 入：Pt100传感器符合BS1904标准或DIN4376标准输 出：4～20mA，30mA电源电压：11-32VDC环路电阻：24VDC时为700Ω环路保护：反极性保护环路灵敏度：10μA/V精 度： ±0.5％FS温度稳定性：零点漂移典型值为0.05％/℃量程漂移典型值为0.002％/℃环境温度：0～50℃存储温度：-40～70℃环境湿度：0～95％，不结露材 质：316L不锈钢电缆尺寸：建议电缆线面积为2.5mm2

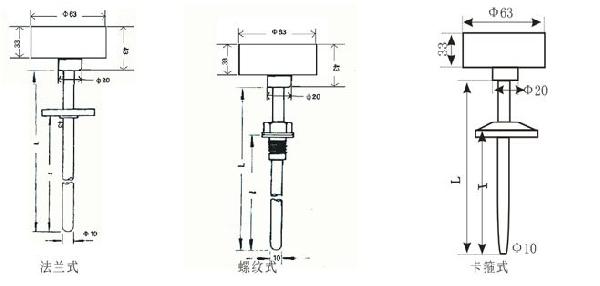

三、外形尺寸：

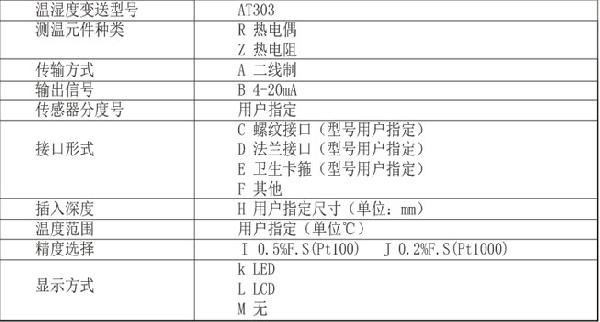

四、产品选型
五、安装 变送器用两个直径为5.5mm，中心距为标准33mm的安装孔进行安装，变送器专门设计成装在DIN樯探头外壳内，壳体应有适当的防潮防腐保护。所有电缆进线必须采用尺寸合适的电缆，并用密封。
六、电气连接变送器的连线接在变送器顶部的螺纹接线端子上。输出接线无特殊要求，但是长距离的电缆选用双绞线。输入信号线建议采用三芯屏蔽电缆，三芯输入线应有相同截面积，以保持每一根导线有相同的电阻。变送器当中有一个用于传感器穿过变送器壳体，直接接到螺纹接线端子上。螺纹接线端专用于内外输入输出线连接。变送器用一个串联二极管作为反向保护。当电源接错时，变送器无电流；传感器进线接错时同心协力致变送器高限和低限饱和。警告 不应超过规定的电源电压额定值，也不可用交流电源供电。若要需对变送器量程进行验证，可用以下步骤校正：1．用三根导线将一个精密电阻箱（或Pt100校正器）与变送器连接起来，用以代替Pt100温度传感器。变送器输出端用一个电流表串接到24V DC直流电源上，电阻箱精度为0.01R，电流表精度等于0.05%FS，接通电源。2．参见Pt100表，将电阻箱阻值设置在4mA（温度零点）时的传感器等效电阻值上，调节零点（z）电位器，使变送器输出为4mA—±0.01mA。3．参见Pt100表，将电阻箱阻值设置在输出为20mA（温度满度）时的传感器等效电阻值上，调节量程（S）电位器，使变送器输出20mA。4．重复2—3两个步骤，直至两个点调准为止。注意，零点和量程调节时相互有一些影响 。5、关电源，撤去连接导线。七、维护AT303温度变送器安装好以后，无需日常维护。变送器不能在现场维修，如果要修理，请将变送器送回我公司，并附上故障情况及应用情况。
