一、简介
杜威DW806/7工业型压力变送器采用特有的抗干扰技术、电路线性和温度补偿技术，使其抗干扰超强、线性更好、温漂系数更低，其温漂系数远低于国内同类通用型产品，适用于气体、液体、蒸汽压力的测量和各类腐蚀性介质。可用于石油、化工、冶金、电力、轻工、机械等领域。可在现场调节零点、满量程。可配置线性100%指针表或31/2液晶显示表头。
二、技术指标
量 程：0~60MPa(具体产品的量程详见产品铭牌)
测压形式：表压、绝压
补偿温度：-10~70℃
工作温度：- 20~75℃(特殊高温型可达300℃)
综合精度：0.25，0.5
输出选择：4~20mA (具体产品的输出详见铭牌)
电源电压：24VDC
备注：当量程小于10KPa时，测量介质必须是无腐蚀的气体

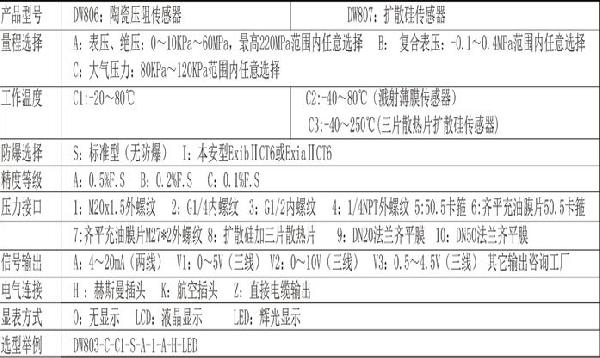

三、产品选型
四、接口类型
压力接口为标准的M20×1.5外螺纹，内孔为Ф3mm（如有特殊要求可按用户要求加工）。
四、按键操作:
通信板上按键操作:
如果不带显示板，则可以通过通信板上按键S、Z，在线对零点和满量程点进行微调，
操作方法：同时按下S、Z键保持5秒再松开，进入激活状态，然后再按下Z键1秒，调节零
点；调节满量程时，方法一样。
显示板上按键操作:
A、长按Z键5秒清零，同时按下S和Z键大于5秒激活，进入设定状态，这是会看到进度条
和设定项参数在不停闪烁。
B、在设定状态下，长按S键大于2秒，再放开按键，进入下一个设定项。
C、选择好设定项后，短按Z键，选择设定项参数，如单位KPa、MPa。
D、设定参数选择好以后，先按住S，再短按Z键，保存设定参数，设定有效,不带参数的
操作，如零点调节，量程迁移，执行这个操作同样生效，参数设定后，只有进度条
在不停闪烁。
E、同时按下S和Z键大于5秒，会退出设定状态，进入测量状态.
五、接线如右图所示:
六、安装使用注意事项：
1、安装前请检查标牌上所标型号、量程及工作电源与现场是否一致；电源应采用稳定的稳压源。
2、本产品可以利用M20×1.5(或M27×2)接口安装在管道(或容器壁)上无需安装支架.为避免测量介质中有固体沉淀或其他粘稠物淤积变送器的进压孔,影响测量精度,建议安装时应将进压孔垂直向下(或向下倾斜一定的角度).
3、在测量高温介质时,请使用引压管或其他冷却装置,把温度降至变送器使用温度范围内。
4、露天安装时，应尽量把变送器置于通风干燥处，避免强光直射和雨淋，否则会使变送器性能变差或出现故障。
5、当介质为腐蚀性气体（或液体）时，应在购买合同上予以注明介质名称、浓度、温度等；特殊要求，我公司可按特殊工艺加工生产，以满足用户的不同需求。
6、变送器的量程≤5KPa时，安装位置会对零点输出产生影响，需在变送器安装结束后，对零点输出进行调节。
7、严禁将尖硬的东西伸入压力输入孔,齐平膜型变送器的膜片不能用手等任何东西碰撞，否则会造成**性损坏。
8、使用膜片裸露结构（即齐平膜）型压力变送器时，应定期清洗，以免引起误差。
9、液位变送器的电缆不能损伤，否则造成损坏;探头部分严禁摔碰，否则容易造成
芯片损坏。
10、变送器属精密仪器，建议长期使用后到相关计量部门标定;非专业人员不得随意拆开，以免损坏。
