圆
振动筛是一种做圆形振动、多层数、新型振动筛。
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，物料筛淌线长，筛分规格多，具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点，该振动筛广泛应用于矿山、建材、交通、能源、化工等行业的产品分级。
中文名
圆振动筛
外文名
circular vibrating screen
属性
新型振动筛
特点
结构可靠、激振力强
影响因素
筛面运动形式、结构参数、操作
运动介绍
振动筛按振动频率是否接近或远离共振频率分为共振筛和惯性振动筛。共振筛曾一度崛起，受到各国普遍重视，发展很快；但在生产实践中，暴露出结构复杂、调整困难、故障较多等缺点。而惯性振动筛由于激振器的结构简单，工作可靠，便于维修，从而得到了广泛的使用。惯性振动筛是靠固定在其中部的带偏心块的惯性振动器驱动而使筛箱产生振动。惯性振动筛按振动器的形式可分为单轴振动筛和双轴振动筛。
振动筛按筛面工作时运动轨迹的特点，分为圆运动振动筛（简称圆振动筛）和直线运动振动筛（简称直线振动筛）两大类。圆振动筛由于振动器安装的位置偏差，实际筛箱运动轨迹一般为椭圆。即使直线振动筛，由于制造与设计偏差，通常筛箱的运动轨迹也不完全是直线，只是接近直线振动。圆振动筛由于激振器是一根轴，所以又叫单轴振动筛，直线振动筛激振器由两根轴组成，所以也称双轴振动筛。
当然振动筛还有其其他许多分类方法，例如，按照支撑弹簧的结构不同，又有线形弹簧振动筛和非线形弹簧振动筛。按支承装置安装位置不同，可分为座式振动筛和吊式振动筛，按筛箱与水平面是否成一定角度安装，可分为水平筛和倾斜筛。按工作频率的高低，可分为高频振动筛和低频振动筛等等。
结构及特点
圆振动筛是指物料在网面上做圆形运动，用于煤炭、冶金、矿山等部门作产品分级用，该圆振筛机处理能力强，筛分效率高，具有技术参数合理，结构强度、刚度高，运转可靠，噪音小，维修方便等特点。
结构
圆振动筛主要由筛箱、筛网、振动器及减振弹簧等组成。如无特殊要求，YA和2YA型为纺织筛面，YAH型为冲孔筛面，各类筛面均能满足。

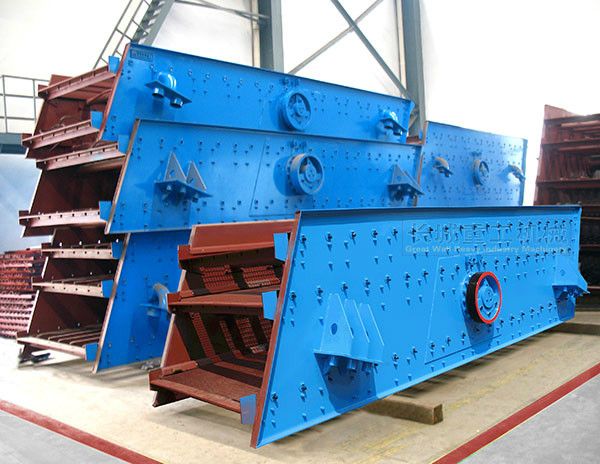

YKX稀油圆振动筛
振动筛结构组成：圆振筛筛机主要有筛箱、筛网、振动器、减振弹簧装置、底架、悬挂（或支承）装置及电动机等组成。
YKX稀油圆振动筛结构：由弹簧支承组、传动装置、筛箱、支承座、稀油润滑振动器等组成。
驱动筛机采用结构简单、制造维修容易的瓣形联轴器和挠性盘联轴器，克服了万向联轴器易损坏的缺陷； 振动器采用偏心式结构，结构简单；可配套选择给料箱，给料箱的应用增加振动筛的有效筛分面积，同时延长进料端筛网使用寿命；传动部分增加了中间过渡轴承座，中间过渡轴承座的应用有效保护了电机，延长了电机使用寿命。电动机安装在筛框的左侧，也可安装在筛框的右侧。该系列筛机为座式安装。筛面倾角的调整可通过改变弹簧支座位置高度来实现。[1]
特点
圆振动筛采用筒体式偏心轴激振器及偏块调节振幅，使用维修方便；采用弹簧钢编织筛网或冲孔筛板，使用寿命长，不易堵孔；采用橡胶隔振弹簧，寿命长、噪声小、过共振区平稳等。
YKX稀油圆振动筛
YKX稀油圆振动筛的特点优势：
（1）处理能力大，筛分效率高。
（2）振动器采用轴承稀油润滑、外置式块偏心结构。具有激振力大，轴承负荷小、温度低，噪音小等特点。（轴承温升小于35°）。
（3）振动器整体拆装，维护、更换方便，大大缩短了检修周期。（更换振动器只需1～2小时）。
（4）筛机侧板采用整板冷作、无焊接、强度高使用寿命长。 横梁与侧板间联接采用抗扭剪高强螺栓联接，无焊接、横梁易更换。
（5）筛机采用橡胶弹簧减振，与金属弹簧比，具有噪音小，寿命长，过共振动区平稳、 筛机各支点动负荷小等优点。
（6）电机与激振器联接采用挠性联轴器，具有使用寿命长，对电机冲击小等优点。
常用领域
化工行业：树脂、涂料、工业药品、化妆品、油漆、中药粉等。
食品行业：糖粉、淀粉、食盐、米粉、奶粉、豆浆、蛋粉、酱油、果汁等。
金属、冶金矿业：铝粉、铅粉、铜粉、矿石、合金粉、焊条粉末、二氧化锰、电解铜粉、电磁性材料、研磨粉、耐火材料、高岭土、石灰、
氧化铝、重质碳酸钙、石英砂等。
公害处理：废油、废水、染整废水、助剂、活性碳等。
分类
圆振动筛主要分为以下几种：YK型圆振动筛[3]、YKR型圆振动筛[4]、YA型圆振动筛[5]和NH型圆振动筛
