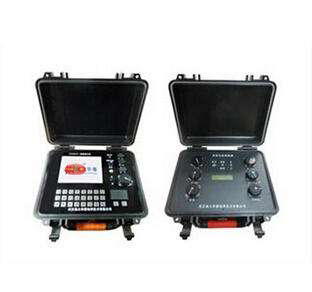

仪器简介 矿井瞬变电磁法基本原理与地面瞬变电磁法基本原理相同。所不同的是,矿井瞬变电磁法是在井下巷道内进行,瞬变电磁场呈全空间分布(见图),全空间效应成为矿井瞬变电磁法固有的问题。煤层一般情况下为高阻介质,电磁波易于通过,所以煤层对TEM来说就没有像对直流电场那样的屏蔽性,故接收线圈接收到的信号是来自发射线圈周围全空间岩石电性的综合反映。因而在判定异常体空间位置时,需根据线圈平面的法线方向并结合地质资料加以综合分析确定。 中国地质大学高科资源探测仪器研究所秉承中国地质大学“艰苦朴素、求真务实”的态度,进行瞬变电磁仪方面的研究至今已有十几年,经过长期探索、改进,在国内外率先掌握了能输出正、负200安培连续方波的独创技术,研制成功了独具特色的轻便电源、小线圈大功率发射用于深部地质勘探的瞬变电磁仪。在此基础上,中国地质大学高科资源探测仪器研究所还开发出能够满足不同勘探需求的“CUGTEM”系列瞬变电磁仪产品。 2008年,又在国内首次研发并生产出,能够安全作业的矿用型瞬变电磁仪。 2010年CUGTEM矿用瞬变电磁仪已经通过了国家矿用产品安全标志中心”的检验认证了,TEMHZ75矿用本安型瞬变电磁仪和TEMJF50矿用隔爆兼本安型瞬变电磁仪发射机都是标准的煤安防爆产品。 应用领域 1. 煤矿井下顶、底板和超前探测,有效超前探测距离200m 2. 在地面往下探测矿区构造分布、构造含水性 3. 采空区及废弃的充水小煤窑水的突水水源勘查 4. 煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查 5. 掘进过程中遇到隐伏导水构造勘查 6. 回采过程中遇到工作面内部隐伏的点状导水构造(陷落柱、封闭不良钻孔等)勘查 7. 顶底板采矿扰动诱发的导水破裂带导通勘查 主要特点 ●装置简便,接收系统TEMHZ75矿用本安型瞬变电磁仪功能多样;发射系统TEMJF50矿用隔爆兼本安型瞬变电磁仪发射机的功率强劲,满足矿下使用***高能效, ●可以通过加大发射功率的方法增强二次场,提高信噪比,从而增加勘探深度;通过多次脉冲激发,场的重复测量叠加和空间域多次覆盖技术应用提高信噪比从而应用于工作复杂、噪声干扰大的煤矿井下顶、底板和超前探测 ● 国家安标产品,符合现代矿山安全要求,大功率矿用瞬变电磁仪(TEMHZ75防爆证号: 2104158 MA证编号:MAK100038;TEMJF50防爆证号: 2104158 MA证编号:MAK100039) 技术指标 ① TEMHZ75矿用本安型瞬变电磁仪-技术指标 项 目 参 数 主控机 ***级工控机 A/D转换器 16 bit 采样率 1 μs、4 μS、16 μS 动态范围 140 dB 本底噪声 1 μV 内存 256 MB 硬盘 1 GB电子盘(可扩展) 端口 USB 显示器 8.4寸TFT液晶屏 发送电流强度 ≤2.5A 电流发射频率 75Hz、25Hz、12.5Hz、6.25Hz、3.125Hz、1.5625 Hz 发射线圈规格 1 m×1 m~3 m×3 m 关断时间 0.5~300μs 发射波形 双极性矩形波 电源 内置电池 叠加次数 1~9999 采样道数 40道 连续工作时间 6小时以上 尺 寸 403㎜×330㎜×178㎜(长×宽×高) 工作温度 -10℃~+50℃ ② TEMJF50矿用隔爆兼本安型瞬变电磁仪发射机-技术指标 项 目 参 数 发送电流强度 ≤50A 电流脉冲宽度 10 ms、20 ms、40 ms 电流发射频率 75 Hz、25 Hz、12.5 Hz、6.25 Hz、3.125Hz 、1.5625 Hz 发射线圈规格 1 m×1 m~5 m×5 m 关断时间 0.5~300μs(随供电电流大小以及发送线圈不同而各异) 发射波形 双极性矩形波 同步 电缆同步 电源 内置电池 连续工作时间 6小时以上 尺 寸 381㎜×220㎜×158.5㎜(长×宽×高) &﹟61548; TEMJF50矿用瞬变电磁仪(隔爆兼本安型)-主要配置表 部 件 名称 数量 主机 TEMHZ75矿用本质安全型瞬变电磁仪 1台 TEMJF50矿用隔爆兼本安型瞬变电磁仪发射机 1台 软件 瞬变电磁解释软件 1套 装置* 瞬变电磁仪矿用装置 1套 |
