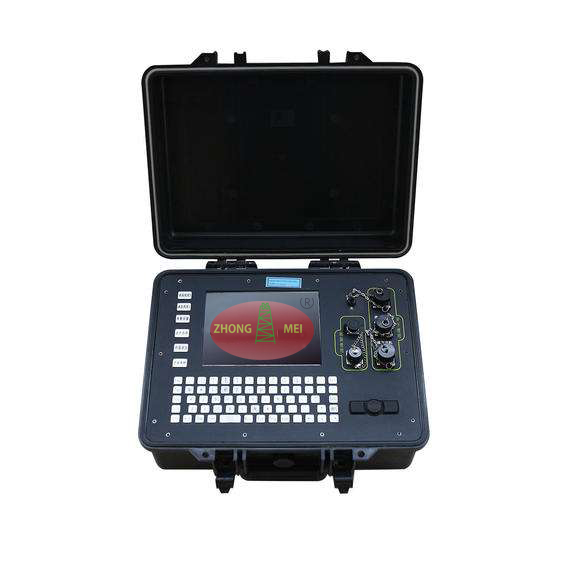

YCS200矿用瞬变电磁仪 1、 应用领域
1、煤矿井下顶、底板和超前探测，有效超前探测距离150m 2、在地面往下探测矿区构造分布、构造含水性 3、采空区及废弃的充水小煤窑水的突水水源勘查 4、煤层底板岩溶含水层、岩溶陷落柱及岩溶塌落洞勘查 5、掘进过程中遇到隐伏导水构造勘查 6、回采过程中遇到工作面内部隐伏的点状导水构造（陷落柱、封闭不良钻孔等）勘查 7、顶底板
采矿扰动诱发的导水破裂带导通勘查 2、主要特点 1、作为TEMHZ75型矿用本安瞬变电磁仪的升级版； 整体结构更加紧凑——重量减轻40%，体积缩小50%，适用于井下携带 操作更加智能——装置线圈与主机搭配简易（见图2） 性能更加强大——发射电流可达4A，工作时间可达7小时 2、符合国家煤安标准的勘探仪器，集接收、发射于一体的智能、便携式的矿用瞬变电磁仪（防爆证号：SHExC12.0979；MA证号：MAK120051，如图3）。 3、一机多用，智能转换地面和矿井两种环境勘查需求。 4、超强兼容性，作为瞬变电磁仪的接收系统既可配备TEMJF50矿用隔爆兼本安型瞬变电磁仪发射机，做矿井大功率瞬变电磁方法勘查，又可分别配备CUGTEM-4、CUGTEM-8、CUGTEM-10三种瞬变电磁仪的发射机，作为地面瞬变电磁方法勘查使用。 3、技术指标 YCS200矿用本安型瞬变电磁仪-技术指标 项 目 参 数 发送电流强度 ≤4A 电流脉冲宽度 10 ms、20 ms、40 ms 电流发射频率 200 Hz 、25 Hz、12.5 Hz、6.25 Hz、1.5625H z、0. 25 H z 发射线圈规格 1.5 m×1.5 m 发射电压 9.6V 叠加次数 1～9999（可选） 关断时间 0.5~300μs（随供电电流大小以及发送线圈不同而各异） 发射波形 双极性矩形波 主控机 ***级工控机 A/D转换器 16 bit ***小采样间隔 4μS 动态范围 140 dB 本底噪声 ≤600nV 内存 256 MB 数据存储 4 GB电子硬盘（可扩展） 端口 1个USB2.0（仅在地面使用） 显示屏 7″TFT彩色液晶显示屏 操作界面 Windows xp 电源 内置电池 连续工作时间 7小时以上 尺 寸 335㎜×281㎜×216㎜（长×宽×高） 重 量 4Kg 工作温度 0℃～+40℃
