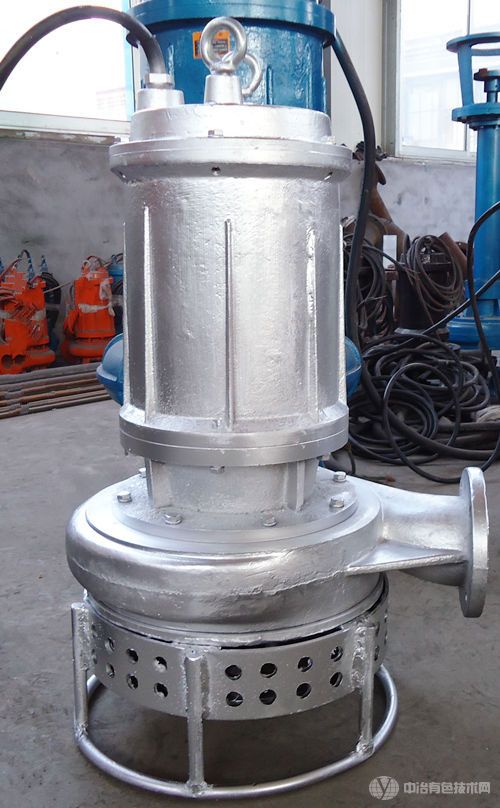

CSQ(R)型潜水抽沙泵是电机与水泵同轴潜入水中工作的,该泵过流部件采用高合金耐磨材料制造,具有较好的耐磨性,过流通道大,适用于输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质..
该系列产品吸收国内外先进技术设计制造,独特的密封装置能够有效平衡油室内外压力,最大限度保护了机械密封的可靠性,电机采用过热保护、进水检测保护等多种保护措施,能够在恶劣的工况条件下长期安全的运行。水泵的前置搅拌叶轮能将沉积淤积物冲击成高浓度的湍流,使水泵在无须附属装置的情况下实现高浓度吸淤。
结构特点:
1. 整机为干式下泵型,电机采用油室密封方式,内设机械密封,能有效防止高压水和杂质进入电机内腔。
2. 除主叶轮外,还有搅拌叶轮,能将沉淀于水底的淤渣搅拌成湍流后抽取出来。
3. 叶轮和搅拌叶轮等过流部件采用高硬度的高鉻铸钢制造,耐磨、耐腐、排污能力强,能通过较大的固体颗粒。
4. 电机潜入水下,不受吸程限制,吸渣率高,清淤更彻底。
5. 整体设备简化,机组总投资降低。
1.电源为50Hz(60Hz的需要定做)/380V/415V/660V三相交流电源,配电变压器的容量为2-3倍电机额定容量。
2.介质温度不得超过60℃,R型介质温度不超过140℃不含易燃易爆性气体。
3.介质中固体颗的最大重量浓度:灰渣为45%,矿渣为60% 。
4.机组潜水深度:不大于40米,最小潜水深度以淹没电机为准。
5.机组在介质中的工作位置为立式,上部悬挂定位。
1.吸取江、河、湖、海等水底黄沙.
2.吸取江、河、湖、海、水库、鱼塘、电厂等水底淤泥和沙。
3.吸取各种石材加工厂的粉末泥浆。
4.尾矿输送,各种尾沙矿、料浆、矿浆、煤浆、炉渣、矿渣处理等。
5.吸取各种水浆作业加工的各种固体浆状物品。
6.吸取沉井、水井中的泥浆。
7.沉淀池、水电站、水库、河道、电厂、沉井、矿井、鱼塘泥沙清理。
8.吸取各种电厂粉煤灰,煤泥。
9.吸取各种金刚沙,石英砂,钢渣,水渣固体颗粒。
10.输送含有较大固体颗粒的泥沙、矿浆、煤浆、砂石等介质。
11.淘金沙,抽铁砂。
友情提示
1)只有闭式系统存在出口压力,开式系统出口压力为0.
2)水泵配套电机功率是按照中等浓度(介质密度1.3)计算,当用于较高浓度输送时应重新复核。
3)当介质不能淹没电机时,应选用冷却罩强制冷却,冷却水压力2-3kg,冷却水流量5-8立方/小时。
4)水泵出口应设置阀门,水泵开机时应关闭阀门后启动电机,待正常运转后逐渐打开阀门。
5)停机时必须先关闭阀门在切断电源,以防止管路水锤造成水泵严重损坏。
6)为防止管路堵塞,停机前应输送一段时间的清水冲洗管路,直至出水口流出清水为止。
