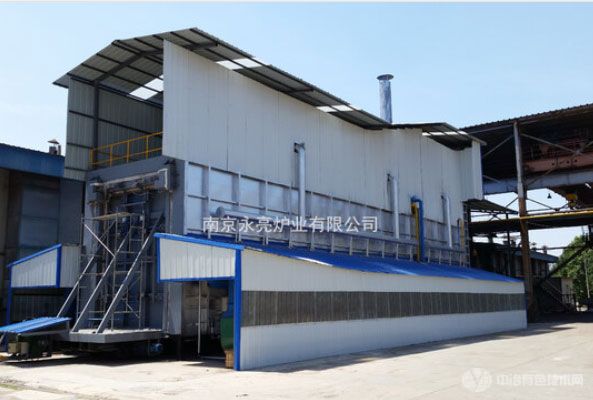

![燃气台车炉 燃气台车炉](/uploads/image/20221221/c4ba5649999f91169f8dce51dbd08bff.jpg)
一、燃气台车炉设备概述
1、设备用途:主要用于钢件、大型铸锻件、轴件、合金材料及钢材等进行退火、回火、淬火、正火等热处理加热用。
2、加热方式:电阻加热、天然气加热
二、设备组成:
1、电阻加热
1).炉体 2).炉衬 3).炉门及升降装置 4).台车及驱动装置 5).加热元件 6).密封装置 7).智能温度控制及记录系统 8).计算机控制系统
2、天然气加热
1).炉体 2).炉衬 3).炉门及升降装置 4).台车及驱动装置 5).高速燃烧系统 6).各管路及压力控制系统 7).炉内压力自控系统 8).排烟余热回收系统 9).密封装置 10).温度控制及记录系统 11).计算机控制系统
三、设备结构特点
1、电阻加热
RT系列台车式电阻炉是国家标准超节能型周期式作业炉,采用复合纤维保温结构,比普通砖炉砌炉衬结构节能30%左右,台车和炉门的密封采用柔性密封加气动辅助压紧。中小型台车炉不需基础安装,一体化轨道,放置在水平地面就可以正常使用。大型台车式电阻炉采用多区加热,为提高炉温均匀性在炉门、后墙、炉体两侧、台车上均布置加热元件。配置多台自动控温柜,分别对多区加热进行自动控温,对炉门升降和台车的动行全自动控制,控温柜面板上装有多块仪表及温度记录仪,对炉温进地控制、自动记录、超温自动断电保护。
2、天然气加热
1)控温方式:上位机集散控制、智能仪表控制和手动控制三种方式
2)额定温度:650~1100℃
3)升温速度50~200℃/h可调,满载时80~120℃/h
4) 有效加热内温度均匀性≤±10℃
5)燃气压力≤0.01Mpa 热效率≥35%
6) 炉体表面温升≤35℃
7)控温仪表精度≤0.25级
四、型号及主要规格参数

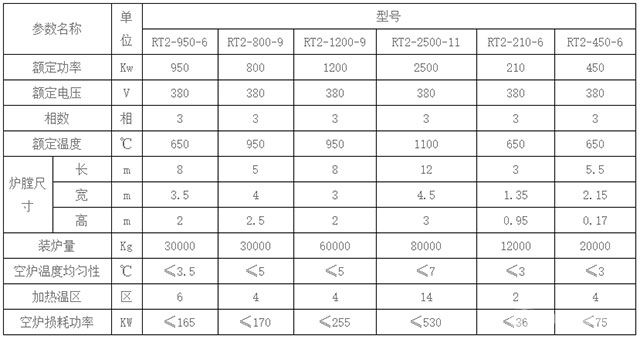

台车式电阻炉
![台车式电阻炉参数 台车式电阻炉参数](/uploads/image/20221221/0551cba336248940ed85a27a8f238007.jpg)

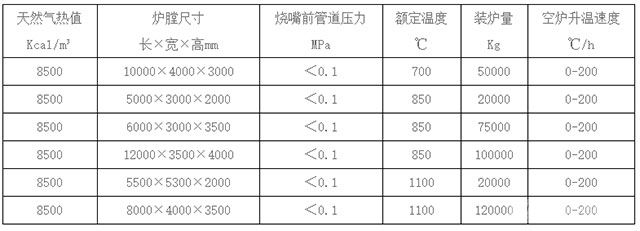

台车式燃气炉
![台车式电阻炉参数 台车式电阻炉参数](/uploads/image/20221221/da5bd039bd68e5561da65fd574c1213c.jpg)
★ 为满足客户要求,本公司进行非标设计和制作。
