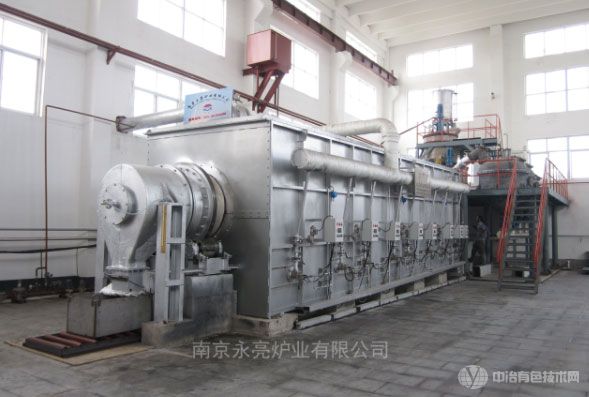

设备用途:主要用于铜阳极泥硫酸化焙烧蒸硒.
该系列产品本公司拥有5项国家发明专利证书,6项实用新型专利证书。
一、设备概述
1.设备用途:主要用于铜阳极泥硫酸化焙烧蒸硒;
2.性能指示:单台日处理阳极泥量:1.5~4.5t/d(干基);
3.处理介质:铜阳极泥、浓硫酸(98%),配比1∶0.9~1.2,铜阳极泥含水15%~30%。
4.物料在窑内运行时间:8~10 h。
二、成套设备组成
1.硫酸贮槽:不含输酸泵及管路;
2.硫酸计量槽:含支架、放酸管及阀门;
3.一次浆化加料槽:含支架及钢平台、放料管及阀门;
4.二次浆化槽及喂料机构:含支架、喂料管、阀门;
5.硫酸化焙烧蒸硒回转窑:窑本体:(含窑头接管、滚圈齿圈、窑筒体、窑尾接管),导气管、密封装置、窑内螺旋、出料箱、窑体驱动装置、前后托轮装置;焙烧加热炉;
6.硒吸收系统:三通、连接管、阀门、八角管、1#和2#铅锑合金吸收塔,连接管和内插管,3#和4#钢衬PO吸收塔,连接管和内插管;
7.尾气净化系统:负压缓冲罐、气水分离器、抽真空机组、淋洗净化塔、排气管;真空管道及阀门等。
8.主要控制系统:一次浆化加料槽、二次浆化槽及喂料机构控制;硫酸化焙烧蒸硒回转窑加热控制;1#吸收塔温度数字显示;硫酸化焙烧蒸硒回转窑驱动控制;抽真空机组控制;淋洗净化塔控制。
9.PID智能仪表控温,有纸或无纸记录仪,电气PLC自动化控制和触摸屏组态画面。

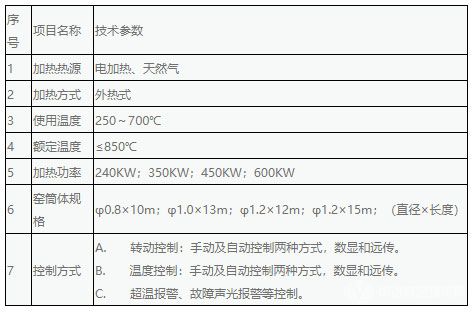

三、成套设备技术参数
☆ 根据用户生产工艺需要,本公司可满足用户要求进行非标设计和制造。
