HC1700纵摆磨粉机

1915

规格/型号：HC1700

品牌：鸿程

应用领域：冶金

产地：广西 - 桂林

厂家/供应商：桂林鸿程矿山设备制造有限责任公司

咨询电话:：13627861668（请说明信息源自“中冶有色技术网”）

更新时间：2023-07-06

级别：待认证

HC1700纵摆磨粉机说明介绍

多项专利高效高产节能环保

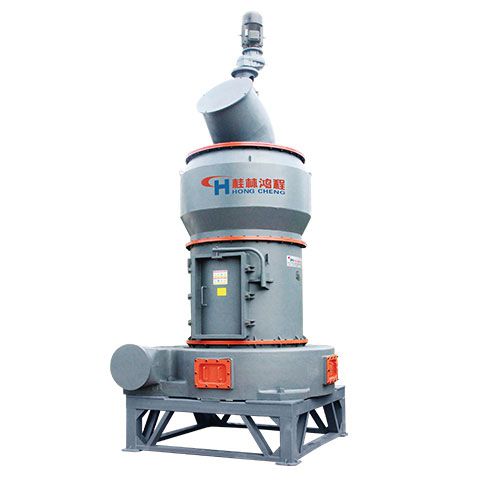

HC1700纵摆磨粉机是桂林鸿程自主开发的新一代大型高效粉体磨粉机。它借鉴了摆式磨粉机的工作原理，改进了摆式磨粉机的摆动方式，在不改变其他参数的情况下，离心碾压力提高近35%，完善了磨辊与磨环接触区，产量比传统5R雷蒙磨粉机高2.5至4倍，粉碎效能大大提高，降低单位能耗，采用强制涡轮分级机，产品的细度范围可达0.18-0.038mm(80-400目)之间。同时，改进了传动装置和磨辊总成密封结构，设备的运行可靠性更高、维护保养更便捷。HC1700具有产量大、单位功率产量高，综合投资费用及运行费用低，节能环保等特点，是大型粉体加工项目的选择。

成品粒度：38-180μm

生产能力：6-25t/h

该产品适用于粉磨石灰石、方解石、滑石、白云石、钛白粉、石英石、铝矾土、大理石、长石、重晶石、萤石、石膏、钛铁矿、磷矿、陶土、石墨、粘土、高岭土、辉绿岩、煤矸石、硅灰石、石灰、锆英砂、膨润土、锰矿等莫氏硬度7级以下，湿度在6%以内的各种非易燃易爆物料。

HC纵摆式磨粉机主要由主机、给料机、分级机、鼓风机、管道装置、储料斗、电控系统、收集系统等组成。

HC纵摆式磨粉机主机主要由底座、中心轴架、磨环、梅花架总成、磨辊总成、中心轴、铲刀架、铲刀座总成、罩筒等结构组成。进行碾压磨粉的工件磨环、磨辊采用耐磨材料经铸造而成，其与物料的接触面都经过耐磨处理。系统的动力装置可采用减速机传动和双传动装置两种方式。分级机采用强制性涡轮分级机，输送给料系统可根据不同的物料进行选配。收集系统可选双旋风加脉冲除尘器的闭路收集系统及全脉冲收集的开路系统。控制系统可根据客户需求选择全自动控制以及远程控制等模式。

工作原理：

物料经颚式破碎机破碎成符合规格的粒度，经畚斗式提升机提升到储料斗，再由给料机定量送入主机腔进行研磨，主机腔内支撑在梅花架上磨辊装置绕中心轴旋转，磨辊在离心力的作用下水平向外摆动，从而使磨辊压紧磨环，磨辊同时绕磨辊轴自转。旋转的铲刀扬起的物料被抛向磨辊与磨环之间，因磨辊的辊碾而达到粉碎和研磨作用。磨碎的粉末被鼓风机的气流吹到主机上方的分级机进行分筛，细度过粗者仍落入主机内重磨，细度合乎规格者随风流入旋风收集器，收集后经出粉管排出即为成品（成品粒度可高达0.008mm），净化后的气流经旋风上端的管道流入鼓风机，风路是循环的，除鼓风机至研磨室为正压外，其余管路内气流均在负压下流动，室内卫生条件较好。由于物料所含水份在研磨时受热蒸发为气体，管路中各法兰接合处、进料口等处泄入风管的气体导致循环风路中的风量增加，这些增加的风量经鼓风机和主机之间的余管导至简易收集器，随同风流带入的粉末经收集后由集灰斗排出。
