污水处理控制系统专用工业平板电脑,环保工业触摸屏

817

规格/型号：war101

品牌：WQ/微嵌

应用领域：废水处理设备

产地：广东 - 广州

厂家/供应商：广州市微嵌计算机科技有限公司

咨询电话:：13570912827（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-02

级别：已认证

污水处理控制系统专用工业平板电脑,环保工业触摸屏说明介绍

品牌：微嵌

型号:WAR_101R 10.1英寸Android工业电脑(污水处理控制系统专用工业平板电脑,环保工业触摸屏) 支持 JAVA 、QT、C#编程开发应用程序；用户可方便设定开机界面，像开发PC软件一样开发应用程序。比PC机更适合工业控制，四路带光耦隔离的串口RS232/RS485，一路可选CAN总线。支持 CAN 方便客户构建现场总线网络，工业控制，检测设备，仪器仪表，安全监控，医疗器械，智能终端等产品嵌入式高端应用。

产品型号	WAR_101R
基本参数	● 处理器（CPU）：三星的S5P4418，四核CortexA9架构，主频1.4GHZ ● 内存：1GB的DDRⅢ ● Flash：8GB的EMMC
显示屏	● 尺寸：10.1inch(英寸) ● 分辨率：1280×800 高清 ● 宽温型，1600万色 ● LED背光：寿命>25000小时
触摸屏	电阻屏
硬件接口	● 四路带隔离的3 线RS-232串口（COM1,COM2,COM3，COM4），其中二路（COM1、COM2）可以作为RS-485总线接口 ● 一路带隔离的CAN总线接口。标版不带，需要选配 ● 一路内置wifi接口。标版不带，需要选配 ● 一路USBDevice接口 ● 两路USBHost接口，支持鼠标、键盘、U盘等设备 ● 一路100M的以太网络接口 ● SD/MMC接口，支持SD 卡和MMC卡 ● 堪称****支持eclipse ● 音频输出接口 ● DC12V~24V
操作系统	Andriod4.4.2
防护等级	IP65(前面板)
工作环境	● 工作条件：12VDC（12V是推荐值，可以12V~24V供电），600mA ● 工作温度：-10~55°C ● 工作湿度：10～90%RH
产品规格	● 结构：塑料或金属外壳 ● 电源：12~24V(推荐12V) ● 外形尺寸：275x181x42（单位mm） ● 安装开孔尺寸：266x171（单位mm）
应用领域	● 工业控制，检测设备，仪器仪表，安全监控，医疗器械，智能终端等产品嵌入式高端应用 ● 支持CAN方便客户构建现场总线网络
软件支持	● 支持JAVA、QT、C#编程开发应用程序 ● 用户可方便设定开机界面

1. CANL 接口 2. CANH 接口 3. GND 4. RS-232 接口COM3-RX 5. RS-232 接口COM3-TX 6. RS-232 接口COM4-RX 7. RS-232 接口COM4-TX 8. RS-485 接口COM2-485B 9. RS-485 接口COM2-48**** 10. GND 11. RS-485 接口COM1-485B 12. RS-485 接口COM1-48****

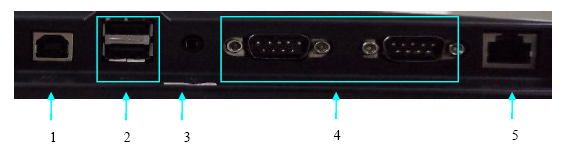

1. USB 从机接口（USB Device） 2. USB 主机接口（USB host） 3. 立体音频接口4. RS-232 COM1 和COM2 接口（带隔离） 5. 100M 以太网接口

2.1、RS-232接口：WAR_101C单板电脑有四路带光隔离串口，支持****波特率115200bps。对应的设备号为COM1~COM4。注意：COM1、COM2有两种输出方式RS-232和RS-485，侧边的DB9 座是RS-232输出方式。底面的是RS-485。两者只能选一使用，不用的不要连接即可。

2.2、RS-485接口：RS-485接口对应的设备号为COM1、COM2。和DB9 的RS-232接口是同一个UART端口（只是不同的输出方式）。内部有120欧终端电阻。

2.3、CANBus接口：单板电脑上提供一个CAN-Bus接口和CAN-Bus的驱动程序,支持****1Mbps波特率。如果用户需使用CAN-Bus，需要另外选配。注意：CAN-H和CAN-L之间内部已连接120 欧终端电阻。

2.4、污水处理控制系统专用工业平板电脑,环保工业触摸屏电源接口：电源接口如下图3 所示：

10.1寸污水处理控制系统专用工业平板电脑,环保工业触摸屏外观尺寸：

外型尺寸：275x181x42（单位mm）安装开孔尺寸：266x171（单位mm）
