超流态MBR膜罐SMT超级膜罐一体化污水处理装备

713

规格/型号：SMT-1000

品牌：SEVOO

应用领域：废水处理设备

产地：上海 - 上海

厂家/供应商：上海希沃环境科技有限公司

咨询电话:：13917163479（请说明信息源自“中冶有色技术网”）

更新时间：2023-08-02

级别：待认证

超流态MBR膜罐SMT超级膜罐一体化污水处理装备说明介绍

超流态MBR膜罐（英文简称：SMT,中文简称：超级膜罐），是将多层固定通道的平板MBR膜组件叠加，高密度堆放在膜罐（膜池）内，运行时曝气、泥水混合液（微生物和污水）形成上下循环的三相流化态（分散、均化和紊流等优质流化状态）MBR反应器，获得超高的传质、传氧速率，大大提高了生化处理效率。

SMT超级膜罐和传统生化工艺相结合（污泥循环），可以在极少占地、极低能耗、极低投资的条件下，大幅度提高生化处理负荷，实现提标、扩容、回用等扩展目标。

SMT超级膜罐釆用快装一体化设计，可以快速安装、快速调试、快速达标，也可以异地重复使用，所以适合于租赁方式进行市场推广。

SMT超级膜罐具有更高的上升流速、氧传质系数，具有更高的COD、NH3N、TN去除能力。

在相同曝气量工况条件下，SMT膜的污染速率远低于传统MBR,运行周期可延长一倍，运行能耗、运行费用更低。

SMT超级膜罐系统详解

参见下图，SMT系统由SMT膜罐、MCC电机箱以及连接管道、接口所组成。SMT膜罐内包含底层曝气箱（P）和多层膜组件（M1、M2）；SMT 膜罐管路接口有①进水、②溢流、③底排法兰；SMT膜罐和MCC电机箱之间快接管路有④曝气管、⑤产水/清洗管、⑥污泥回流管以及⑦电缆。

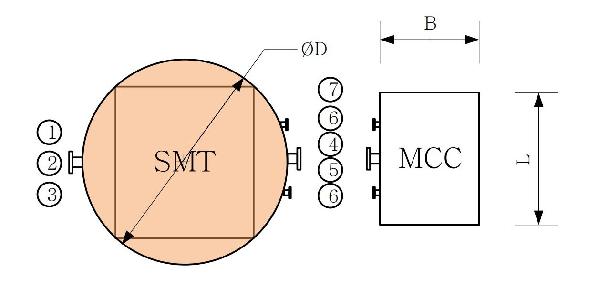

平面图

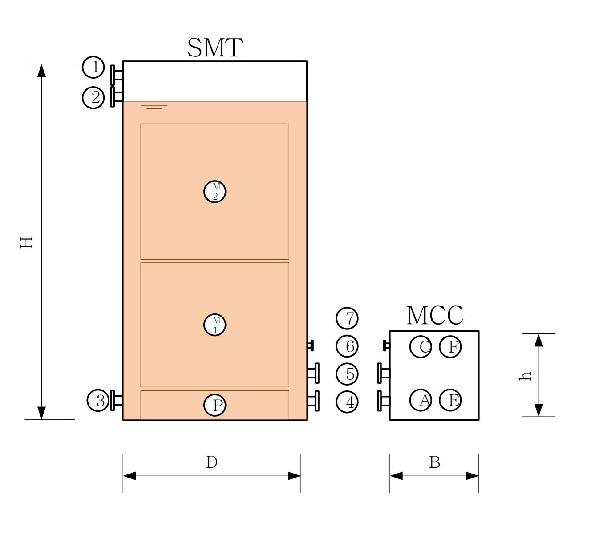

立面图

SMT超级膜罐的规格参数表

项目	规格参数	SMT200	SMT500	SMT1000
膜罐 SMT	罐体材质	PP（抗紫外）
	罐体厚度(mm)	15	18	20
	罐体直径?D(m)	3（max）
	罐体高度H(m)	3	4.5	6
	罐体重量(kg)	480	720	960
电机箱 MCC	电机箱外壳材质	镀锌喷塑
电机箱 MCC	电机箱尺寸LBh(m)	2.51.51.5
基础承重	设备总重(t)	1.4	2.4	4.0
	运行重量(t)	21	31.5	42
	基础荷载(t/m2)	3	4.5	6
膜组件 M	膜组件数量	12	24	48
	膜组件层数	2	4	8
	膜总面积(m2)	480	960	1920
处理能力	生活污水日处理量(m3/d)	120~200	300~500	600~1000
处理能力	工业污水日处理量(m3/d)	80~160	200~400	400~800
设备配置	风机A功率(kw)	5.5	7.5	11.5
	产水泵E功率(kw)	0.75	1.5	3
	污泥回流泵F功率(kw)*	2.2	5.5	11
	清洗加药泵C功率(w)	0.37	0.37	0.37
	总装机功率(kw)	8.82	14.87	25.87
	运行能耗(kwh/m3)*	0.5	0.3	0.23
管线配置	进水管路法兰①	DN65	DN100	DN150
	溢流管路法兰②	DN150	DN300	DN400
	底排管路法兰③	DN100	DN150	DN200
	曝气快接管路④	DN150	DN150	DN150
	产水/清洗快接管路⑤	DN65	DN100	DN150
	污泥回流快接管路⑥	DN100	DN150	DN200
	快接电缆⑦	航空连接器

注：*当 SMT无法依靠重力溢流至生化池时，才需要用到污泥回流泵，平时能耗不包含。

SMT基础要求

SMT 混凝土基础荷载承重 3.0~6t/m2，参见 SMT 型号规格参数表。

SMT超级膜罐推荐工艺流程

SMT超级膜罐，可以单独使用，也可以改造原生化工艺使用。

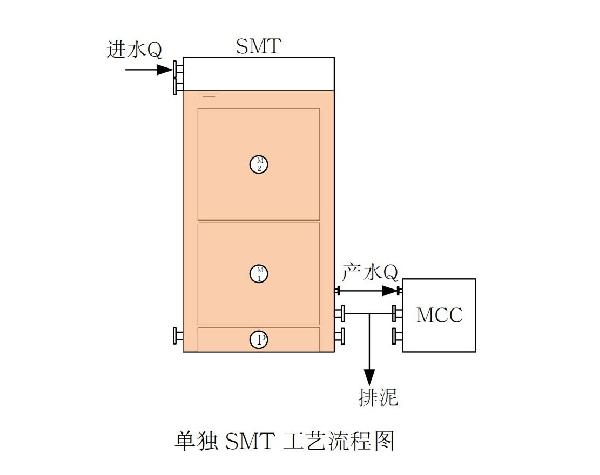

SMT单独处理有机污水，是一种具有超高污泥浓度、超短停留时间特点的好氧生化MBR系统；

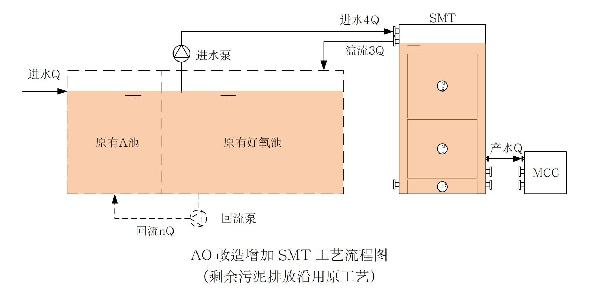

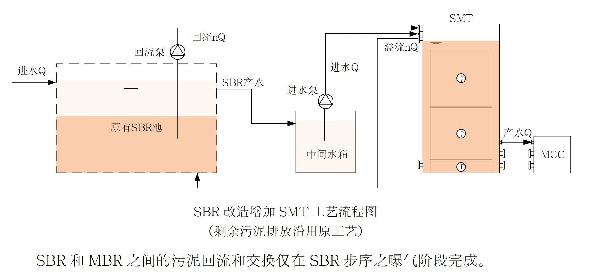

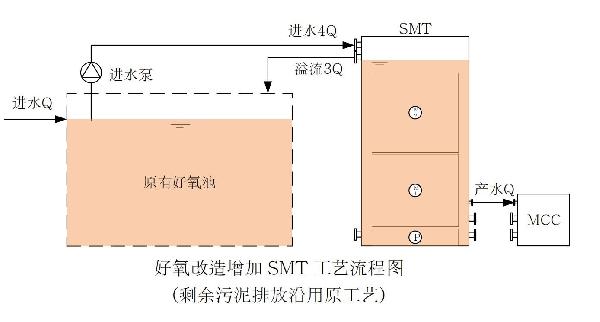

SMT还可以配合各种生化工艺改造（传统好氧、AO、A20、SBR、氧化沟等）,成为原生化处理的倍增器，可以实现提标、扩容、回用等功能，是处理系统耐冲击、处理水质稳定的一种生化增强工艺。

可应用于污水处理提标、扩容、回用等新建以及改造项目。

特别适用于：O工业废水O市政污水厂O临时排口

O河道治理O其它各种需要生化的应用场

SMT 进水条件

1.预处理

SMT 直接进废水需要经过细格栅（栅距 3mm）处理。

废水中含有对膜有害的物质，需要经过严格预处理，才能进入 SMT。

2.进水避免物质

对 SMT 膜有害的物质需要被避免，例如：1）油份，会使膜迅速污堵，进水油浓度不得大于 10mg/L；2）结垢、结晶、沉积倾向物质，会在膜面上产生结垢、结晶、沉积污堵；3）过高的悬浮物，会使 SMT 污泥浓度迅速提高，进水要求 SS<200mg/L；4）表面活性剂，不得使 SMT 产生无法解决的泡沫问题；5）进水杂质未经处理，会堵塞 SMT曝气箱，间接使膜产生污堵。

SMT 膜清洗

1.自动在线清洗

SMT 系统设定自动清洗膜，系统 PLC 根据跨膜压差的变化和限值，会自动进行在线清洗，清洗之前预告报警。维护人员需要保证药剂箱加满有效正品药剂。

2.人工在线清洗

当膜污染较为严重，自动在线清洗无法恢复，跨膜压差仍然较高的情况下，维护人员干预，进行人工在线清洗。人工在线清洗时，清洗药剂量加倍，浸泡时间建议 12~24 小时。

3.人工离线清洗

当膜污染过于严重，多次在线清洗无法恢复，跨膜压差始终较高的情况下，建议进行膜组件离线深度化学清洗。

4.清洗药剂配伍和清洗时长

清洗方式	膜污染状况	药剂配伍	浓度	清洗时间
在线	一般情况	NaClO	5‰	2~12 小时
在线	结垢（无机）	柠檬酸或草酸	1~3‰	2~12 小时
离线	严重污堵	碱	PH=13	12~24 小时
离线	严重污堵	酸	PH=2	12~24 小时

5.曝气管路清洗

SMT 设置曝气管定时自动清洗程序。曝气管在线清洗时，自动打开散气阀，曝气管路由于气提作用可以实现自动管路清洗，每次清洗时间为十分钟。

SMT经营模式

SMT超级膜罐采用灵活的经营模式为广大新老客户提供方便。客户不仅可以直接全款购买成套装备，还可以选择租赁的方式租赁成套设备，为解决客户顾虑我司还提供试租业务，甚至为客户提供运营代管服务，以五****服务赢得客户的认可！具体详情欢迎来电垂询或莅临我司商谈。
