工作原理

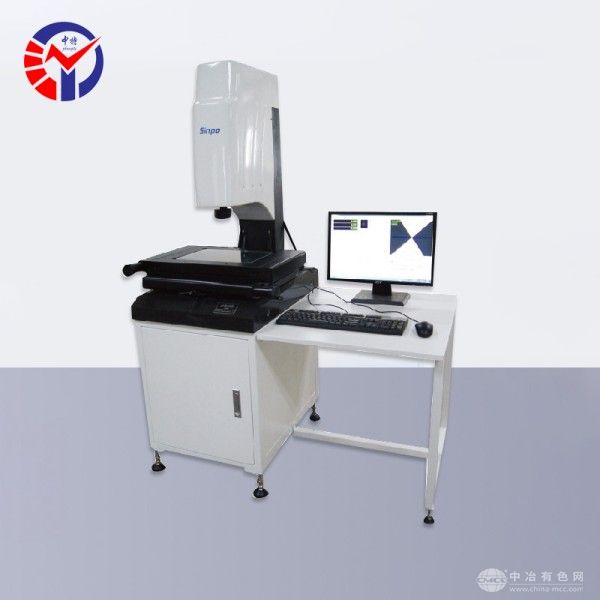

JVB-250E采用远心光学系统与高分辨率CCD传感器，通过LED平行光源照射被测工件，形成清晰无畸变的图像。图像信号传输至计算机后，专用测量软件运用亚像素边缘检测算法，自动识别工件轮廓并计算尺寸参数（如长度、直径、角度等）。设备配备精密X-Y-Z三轴运动平台，支持手动驱动载物台移动至测量区域，软件通过光标定位实现半自动测量，兼顾效率与精度。
应用范围
该设备适用于多行业精密检测需求：
电子行业：PCB板孔径、焊盘间距、SMT元件尺寸测量；
五金制造：齿轮模数、螺纹中径、冲压件轮廓度检测；
塑胶模具：型芯/型腔尺寸、流道直径、顶针位置度校验；
精密加工：光学镜片曲率半径、薄膜厚度、微小零件形位公差分析。
技术参数
JVB-250E测量范围250×150mm，Z轴行程100mm，光学分辨率0.5μm，重复测量精度±1μm。配备500万像素CCD摄像头，支持10-200倍连续变倍。X-Y轴采用精密滚珠丝杠传动，最小移动步距0.1μm，载物台承重达5kg。设备工作温度范围10-40℃，相对湿度≤80%，适应常规生产环境。
产品特点
高效精准：半自动操作模式缩短测量周期，单件检测时间较传统工具提升3倍；
智能分析：软件内置几何元素测量、SPC统计、CAD图纸比对功能，支持一键生成检测报告；
操作友好：7英寸触摸屏与鼠标双重操控，界面直观，新手30分钟即可掌握基础操作；
耐用可靠：全金属机身结构稳定，进口导轨与光栅尺保障长期使用精度，维护成本低。
