工作原理

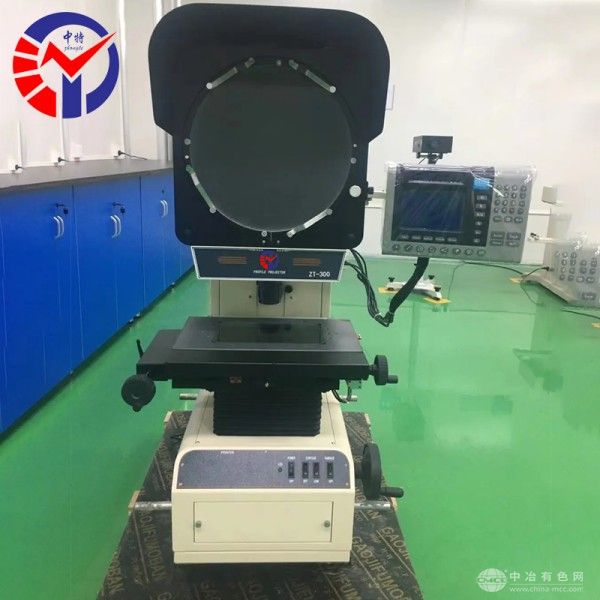

ZT-300采用透射式平行光投影系统，由高亮度LED冷光源发出均匀光线，经精密物镜组聚焦后穿透工件，将其轮廓清晰投射至φ300mm半透反射投影屏。设备搭载800万像素工业级CCD传感器，实时采集图像并传输至内置智能测量软件，通过边缘检测、亚像素细分算法自动识别轮廓特征，精准计算长度、角度、圆度等几何参数，同时支持形位公差（如同心度、垂直度）的智能分析，测量结果可追溯至ISO 10360国际标准。
应用范围
该设备可满足多行业中小型工件检测需求：电子元件领域支持PCB板孔径、连接器引脚间距及SMT贴片元件的精密测量；精密模具行业适用于型腔尺寸验证、表面缺陷检测及冲压件轮廓分析；医疗器械领域可高效测量骨科植入物、手术器械的二维结构；五金配件加工中则能完成齿轮模数、螺纹中径及异形件轮廓的快速检测。此外，设备支持DXF图纸导入与CAD模型比对，可辅助逆向工程与首件检验任务。
技术参数
ZT-300投影屏直径300mm，工作台承重8kg，X/Y轴行程均为150×100mm，分辨率0.001mm，重复性≤0.0005mm。设备配备10×、20×、50×连续变倍物镜，支持0.3×-2.4×变倍，可检测工件高度范围0-120mm。CCD传感器帧率达30fps，支持实时动态测量与视频录像功能，数据输出格式兼容Excel/PDF/DXF/IGES。
产品特点
高精度与稳定性：采用德国肖特光学玻璃投影屏与低热膨胀系数基座，结合光栅误差修正技术，确保长期使用精度稳定。
智能化操作体验：一键式自动测量功能与直观软件界面，降低操作门槛，复杂工件检测时间缩短至2分钟内。
灵活照明系统：支持透射/反射双模式照明，光源寿命长达5万小时，适配透明与非透明材料测量需求。
紧凑便携设计：设备体积小巧，占地面积仅0.3㎡，可轻松集成至生产线或实验室，节省空间成本。
