工作原理
该系列测量仪采用双转轴联动驱动系统，通过两平行转轴带动被测工件匀速旋转，同时利用高精度测量表（如千分表）实时采集工件表面径向跳动数据。设备配备可调节托架，通过导柱与滑移座实现测量表的多轴向定位，支持X、Y、Z三方向自由调整，确保测量表精准对准工件待测截面。测量过程中，系统自动记录最大与最小径向差值，通过算法计算同心度误差，测量结果可追溯至国际标准（N.I.S.T.）。
应用范围

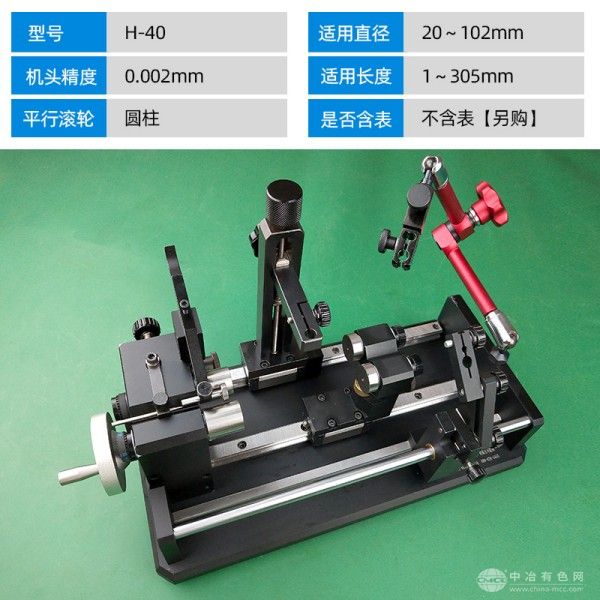

H-10/20/40系列适用于多规格轴类零件检测：H-10型号可夹持直径1.5-25mm、长度≤305mm的工件，适用于打印机轴、数控车加工小轴等；H-20型号支持直径10-50mm、长度≤407mm的工件，覆盖汽车传动轴、电机转子等；H-40型号则针对直径20-104mm、长度≤457mm的大型轴类，如风电齿轮轴、船舶推进轴等。设备可检测同心度、圆跳动及径向误差，满足批量全检与首件检验需求。
技术参数
H-10/20/40系列标准精度≤4μm，高精度型号≤2μm（H-40除外），分辨率达0.001mm。设备采用航空铝合金基座与精密导轨，托架承载能力达15kg，支持测量表垂直/水平安装。H-10型号尺寸为310×140×140mm，重量3.5kg；H-20型号为310×140×140mm，重量3.9kg；H-40型号为310×140×140mm，重量3.5kg，均配备可调式压紧装置与防震支脚。
产品特点
高精度与稳定性：托架采用低热膨胀系数材料，配合空气轴承导轨，消除环境温度波动对测量结果的影响。
多规格兼容性：通过更换主轮与测量表，可快速适配不同直径工件，减少设备调整时间。
人性化设计：托架支持360°旋转与±150°倾斜，测量表滑移座配备锁紧螺钉，确保操作便捷性与定位精度。
数据可追溯性：测量结果符合国际标准，支持Excel/PDF格式输出，兼容SPC统计分析功能。
