工作原理

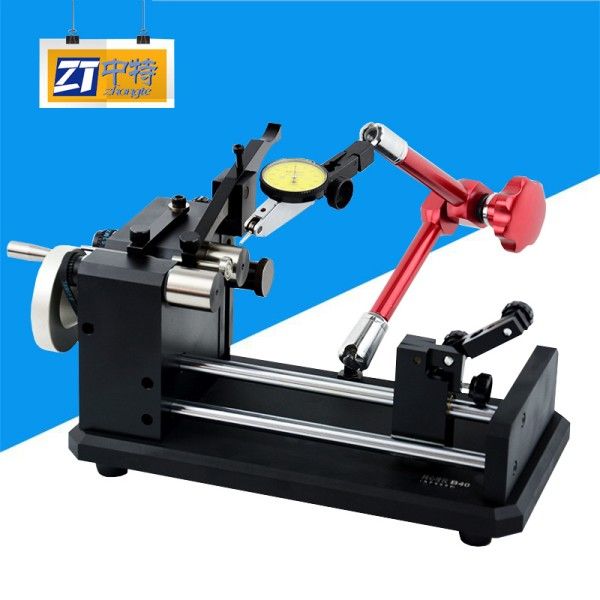

B-10采用“双V型滚轮支撑+杠杆千分表”的机械接触式测量结构。检测时，被测轴类零件置于双V型滚轮之间，通过旋转手轮带动工件匀速转动，杠杆千分表测头接触工件表面，实时采集径向跳动数据。系统每旋转180°记录一次读数，两次读数差值的一半即为同心度误差。设备基座采用00级泰山青花岗岩，搭配空气弹簧隔振系统，有效屏蔽环境振动干扰，确保测量稳定性；主轴轴承采用P4级超精密角接触球轴承，旋转精度≤0.1μm。
应用范围
该设备可满足多行业精密检测需求：在汽车制造领域，支持变速箱齿轮轴、曲轴的同心度验证，确保传动系统平稳运行；航空航天行业可检测涡轮叶片轴颈、飞机起落架轴承的同轴度，保障飞行安全；精密机械加工中能高效完成电机转子、液压泵轴的偏摆量检测；医疗器械领域还可用于人工关节轴、手术器械转轴的形位公差分析。
技术参数
B-10测量范围覆盖直径Φ3-30mm、长度0-300mm的轴类零件，同心度测量精度达0.001mm，重复性≤0.0005mm。设备标配日本三丰杠杆千分表（分辨率0.0001mm），双V型滚轮采用超硬合金PKD材质，耐磨性提升300%，使用寿命超5万次。主轴转速0-120rpm可调，支持连续测量与单点采样双模式。
产品特点
高刚性结构设计：花岗岩基座与航空铝合金立柱组合，搭配精密交叉滚子导轨，抗变形能力提升35%。
模块化扩展功能：可选配激光对中系统、数字测微仪，实现非接触式测量与多参数同步检测。
人性化操作体验：配备360°旋转表座、LED照明系统及微调手轮，复杂工件定位时间缩短50%。
智能数据分析：内置SPC统计模块，可生成X-R控制图、CPK值报告，支持DXF图纸比对与公差带分析。
