工作原理

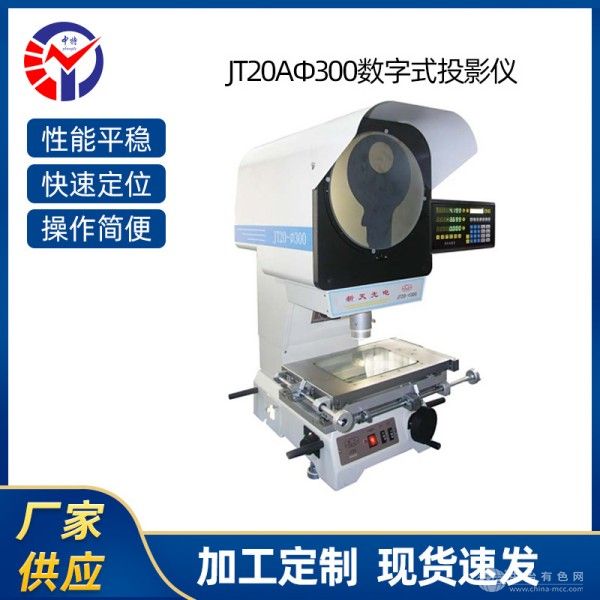

JT20A基于凸透镜成像原理，采用透射式光学系统设计。光源发出的光线经聚光镜聚焦后，透过被测工件投射至精密投影屏，形成放大的工件轮廓影像。设备配备数字式图像处理系统，可实时捕捉投影影像并通过软件进行边缘检测、尺寸标注与数据分析。其倒置式结构将投影屏置于顶部，工作台位于底部，便于检测重型或大型工件，同时避免操作时遮挡光线。
应用范围
该设备广泛应用于机械制造、电子元件、汽车零部件及航空航天等领域。例如，可检测齿轮齿形误差、螺纹参数、冲压件轮廓度等；在电子行业，支持PCB板孔位精度、连接器引脚间距等微小尺寸测量；在航空航天领域，适用于涡轮叶片、发动机零件等复杂曲面的轮廓分析。
技术参数
投影屏尺寸为Φ300mm，旋转范围0°~360°，旋转角度准确度达6′；工作台行程X/Y轴分别为250mm×150mm，承重可达20kg，满足大尺寸工件检测需求；物镜放大倍率涵盖10×、20×、50×，物方视场范围Φ30mm~Φ6mm，工作距离74mm~63mm；光源采用24V 150W卤钨灯，透射与反射照明可切换；设备分辨率为0.001mm，准确度达(3+L/75)μm（L为测量长度）。
产品特点
倒置式设计：优化重型工件检测流程，减少操作疲劳。
高精度测量：数字式图像处理与精密光学系统结合，确保微米级测量精度。
灵活照明：透反射双照明模式，适配不同材质工件检测需求。
稳定耐用：全金属机身与花岗岩基座设计，有效抵御环境振动干扰。
