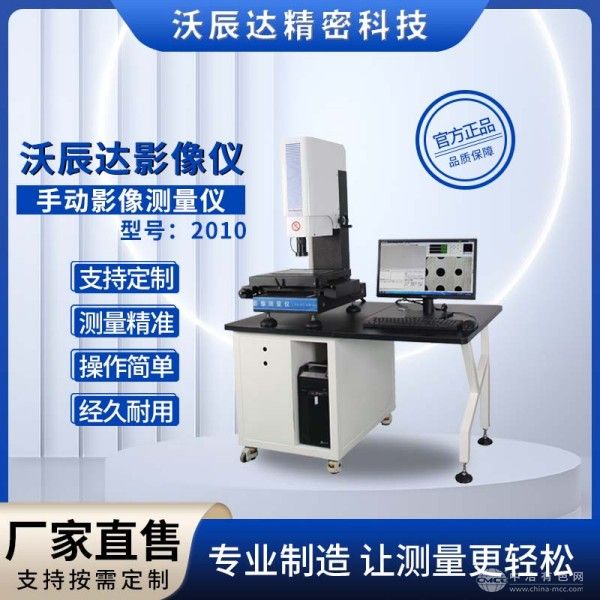

工作原理
该设备采用透射式光学投影系统，通过高亮度LED冷光源照射被测工件，工件轮廓经物镜组放大后，在磨砂玻璃屏上形成清晰的正像投影。操作人员通过目镜或外接显示屏观察图像，利用十字线分划板手动对准工件边缘，结合数显表或测量软件读取坐标值。其核心优势在于非接触式测量，避免传统量具对工件的划伤，同时通过光学放大消除肉眼观察误差，确保测量结果的一致性。
应用范围
产品适用于冲压件、压铸件、注塑件等中小型零件的尺寸检测，如手机中框孔径、齿轮模数、螺纹中径等关键参数测量；在电子行业可检测PCB板焊盘间距、连接器引脚宽度；模具制造中支持型腔轮廓、斜顶角度的快速比对。其200mm×100mm的测量范围，尤其适合批量检测长度在5-150mm的精密工件。
技术参数
测量范围：X/Y轴200mm×100mm；光学放大倍率10X-100X（标配20X、50X物镜）；投影屏直径300mm，旋转范围0-360°；数显分辨率0.001mm，重复性≤0.003mm；工作台承载≤5kg，支持X/Y轴微调与Z轴调焦；配备LED环形表面光源与轮廓光源，可切换明/暗场照明模式。
产品特点
经典耐用设计：全金属机身与精密导轨结构，确保长期使用不变形，维护成本低；
双模式照明系统：轮廓光突出边缘特征，表面光清晰呈现工件表面缺陷，适应不同材质检测需求；
多功能投影屏：支持360°旋转与角度数显，可快速测量斜孔、倒角等复杂特征；
快速调焦机构：Z轴采用粗/微调双旋钮设计，10秒内完成对焦，提升检测效率；
兼容性扩展：可选配数显测高仪、激光测头等附件，实现从二维轮廓到三维高度的复合测量。
