工作原理

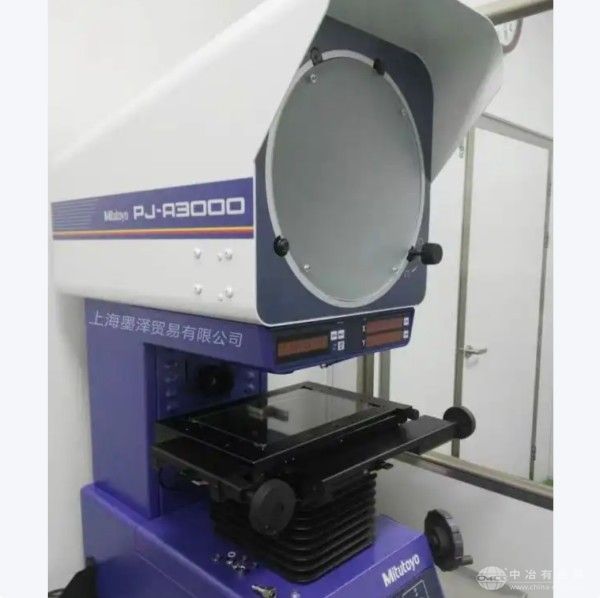

PJ-A3000基于光学投影成像原理，通过高亮度卤素灯或LED光源照射工件，工件轮廓经物镜组放大后，投射至大型投影屏形成清晰正像。用户通过手动调节X/Y轴工作台，实现工件精准定位与多角度测量；配合标准分划板或数字测微计，可直接读取线性尺寸、角度、圆弧等几何参数。设备支持明场与暗场照明切换，适应不同表面反光特性的工件检测需求。
应用范围
该投影机适用于各类中小型精密工件的二维尺寸测量，如冲压件、齿轮、螺纹、电子连接器、PCB板等；也可用于模具型腔比对、表面缺陷分析（如划痕、毛刺）及逆向工程轮廓提取。其非接触式测量方式避免了对软质材料的损伤，是机械加工、汽车零部件、航空航天等行业质检环节的重要工具。
产品技术参数
投影屏尺寸：300mm（直径）
物镜放大倍数：10X、20X、50X、100X（四档可换）
工作台行程：X/Y轴各100mm，承载重量≤5kg
照明系统：透射/反射双光源，卤素灯6V/100W（可选LED冷光源）
测量精度：≤(3+L/100)μm（L为测量长度，单位：mm）
调焦范围：0-80mm
产品特点
高清晰投影成像：采用消色差物镜组，有效减少色差与畸变，确保边缘轮廓锐利清晰。
全手动灵活操控：X/Y轴微调旋钮配合锁紧装置，实现工件精准定位与稳定测量。
多功能照明设计：透射光用于平面工件，反射光适应曲面或复杂结构，支持明暗场自由切换。
坚固耐用结构：全金属机身搭配精密导轨，抗振动性能强，适应车间长期使用。
维护成本低：模块化光源设计，更换便捷，降低长期使用成本。
