工作原理

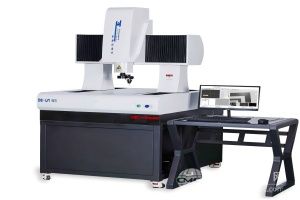

仪器采用龙门式双立柱支撑结构，X/Y轴通过高精度直线导轨与光栅尺定位，Z轴配备自动变焦镜头。高分辨率CCD/CMOS传感器与远心光学系统组合，通过LED表面光与透射光照明，将工件影像清晰投影至显示屏。软件通过亚像素算法处理图像，自动捕捉边缘特征点，计算长度、角度、圆度、平行度等参数，支持ISO、GB、ASTM等多国标准。
应用范围
适用于汽车行业大型冲压件尺寸验证（如车门、引擎盖）、航空航天构件形位公差检测（如机翼蒙皮、框架）、精密模具型腔测量及电子行业PCB板大尺寸线路间距检查；支持质检部门批量抽检、生产线在线全检及逆向工程数据采集，满足大型工件的高精度测量需求。
产品技术参数
测量范围：X/Y轴 500×400mm（龙门式大行程），Z轴 200mm；分辨率：1μm；精度：±(3+L/200)μm（L为测量长度，单位mm）；测量速度：最大800mm/s（自动）；光源类型：LED可调表面光+透射光；镜头类型：自动变焦远心镜头（0.7×-4.5×）；显示方式：19英寸高清触控屏；存储功能：内置32GB存储，可记录10000组数据；接口：USB/RS232/以太网（支持数据导出与联网）；电源：AC 380V±10%，50Hz；工作环境：5-40℃，湿度≤85%RH；主机尺寸：1200×1000×1800mm；重量：约300kg。
产品特点
龙门式大行程：X/Y轴500×400mm测量范围，适配大型工件（如汽车覆盖件、航空结构件）；
高精度与稳定性：光栅尺定位精度达1μm，龙门结构减少振动干扰，保障长时间测量稳定；
全自动操作：支持自动对焦、自动轨迹生成与批量测量，减少人工干预，提升效率；
智能软件：内置几何测量模块，支持SPC统计分析与报表生成（符合ISO 10360标准）；
多测量模式：支持点、线、圆、角度、距离、形位公差等30余项参数；
用户友好：触控屏导航与图形化界面，支持中文菜单与一键式操作；
安全保护：配备紧急停机按钮、限位保护装置及防碰撞传感器，保障操作安全。
5040以大行程、高精度、智能化的二维测量能力，为用户提供科学的大型工件质量控制方案，助力工业制造提质增效与数字化升级。
