工作原理
设备通过高分辨率CMOS传感器（1000万像素）捕捉工件影像，结合双远心镜头消除透视畸变，确保平面尺寸测量准确性。激光位移传感器同步采集关键点高度数据，软件基于边缘检测与三维重构算法，自动计算长度、角度、平面度等参数。支持编程测量路径与自动对焦功能，实现批量样品的无人干预检测。
应用范围
该设备广泛应用于电子行业PCB板线路宽度与元件共面性验证（如SMT贴片元件高度差）、汽车行业冲压件孔径/位置度与折弯角度检测（如座椅滑轨组件）、精密模具行业型腔尺寸与分型面平面度校验（如塑料模滑块配合间隙），以及五金制品外观缺陷筛查（如螺丝螺纹牙距）。典型应用包括生产线首件检测、研发阶段样品合规性验证，覆盖从冲压到组装的全流程质量控制需求。
产品技术参数
测量范围：X轴600mm，Y轴800mm，Z轴200mm（可选配更大行程）
平面精度：≤(3+L/200)μm（L为测量长度，单位mm）
高度精度：≤1μm（激光位移传感器）
摄像头：1000万像素CMOS（像素尺寸1.0μm）
物镜：0.5×-2×（双远心镜头，畸变≤0.02%）
光源：LED环形表面光+透射光（亮度可调，色温6500K）
软件功能：自动对焦、编程测量、SPC统计分析（符合ISO 1101标准）、三维点云显示
接口：USB3.0、RS232、以太网（支持MES系统对接）
尺寸：1200×1000×1800mm（主机），重量≈300kg
电源：380V±10%，50Hz，功率≤1000W
合规性：符合CE标准，提供校准证书与计量报告。
产品特点
2.5次元复合检测：平面尺寸精度≤3μm，高度测量精度≤1μm；支持关键点三维形貌显示，突破传统二维检测局限。
大行程与高稳定性：600×800mm测量范围适配大型工件（如汽车覆盖件），花岗岩底座抗振动设计确保长期精度。
全自动化与智能化：软件支持一键启动测量，自动生成含CPK/PPK分析的检测报告；内置标准件库（如齿轮、螺纹），降低编程复杂度。
工业级耐用性：全封闭钣金结构防尘防溅，核心部件（如导轨、电机）提供3年质保，降低维护成本。
合规性与数据管理：支持SPC统计过程控制，数据可导出至Excel/PDF；符合ISO 1101几何公差标准，助力质量管理体系认证。

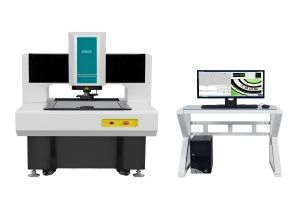

北京品智创思精密仪器有限公司的PZ-6080H型2.5次元影像测量仪凭借其复合检测能力、大行程适配性及智能化操作平台，为电子、汽车及精密制造领域提供了高效、可靠的尺寸与形貌检测解决方案，助力企业在质量控制与工艺优化中实现精准测量与效率提升。
