工作原理
设备基于机器视觉与光学非接触测量原理，通过高分辨率CCD彩色摄像机捕捉工件表面影像，结合连续变倍物镜实现光学放大。测量时，X/Y/Z三轴伺服电机驱动工作台精密移动，英国雷尼绍金属光栅尺实时反馈位置数据至测量软件。软件通过亚像素级边缘检测算法自动提取影像中的几何特征（如点、线、圆、弧等），并基于空间几何运算完成尺寸、角度、形位公差等参数的测量。支持自动对焦与多倍率拼接测量，可消除工件高度差对测量结果的影响，同时配备激光笔辅助定位，提升操作便捷性。
应用范围
适用于PCB线路板、液晶面板、汽车钣金件、大型冲压模具、航空航天叶片等大尺寸工件的二维尺寸检测。可完成平面度、直线度、圆度、位置度等形位公差分析，支持DXF图纸比对与SPC统计分析，广泛应用于电子制造、精密机械、科研院所等场景。
产品技术参数
有效测量行程：1000mm×800mm×200mm（X/Y/Z轴）
光栅尺分辨率：0.5μm
X/Y轴示值误差：≤(2.8+L/200)μm（L为测量长度，单位mm）
Z轴示值误差：≤(2.8+L/100)μm
影像系统：130万像素数字相机，光学放大倍率0.7×-4.5×
光源系统：八区程控LED环形表面光+高平行LED轮廓底光
运动控制：三轴采用台湾HIWIN高精度直线导轨与TBI滚珠丝杆，搭配松下伺服电机驱动
数据输出：支持Word/Excel报告、DXF图纸、SPC控制图导出
产品特点

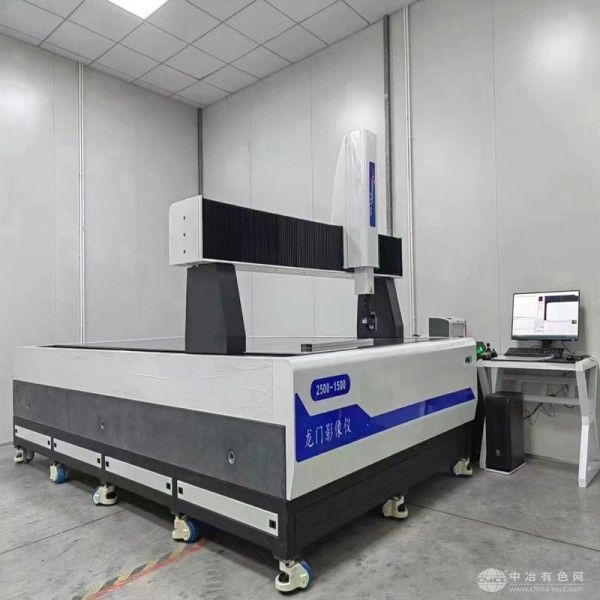

大行程高刚性：龙门式结构搭配00级天然大理石底座，承载重量达80kg，确保长期测量稳定性。
智能测量软件：支持自动编程、批量检测、DXF图纸比对，可一键生成测量报告与SPC分析图表。
高效光源系统：多区独立可调LED光源，适应不同材质表面检测需求，提升边缘识别精度。
精密传动控制：采用CNC闭环控制系统，运动速度达300mm/s，重复定位精度≤0.002mm。
