工作原理

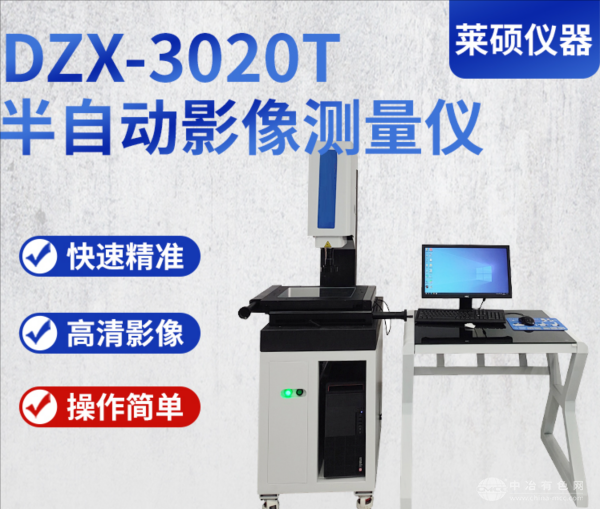

DZX-3020T采用高分辨率彩色CCD摄像头捕捉被测物体影像，通过定制连续变倍镜头实现0.7X—4.5X光学放大，配合自动对焦系统快速定位清晰成像平面。光源系统采用美国进口LED环形冷光源与圆形轮廓光，提供多角度均匀照明，消除反光干扰。图像经高清晰SDK2000视频采集卡传输至计算机后，由进口汉化ZONSON2D自动测量软件进行边缘检测、特征提取与几何运算，支持点、线、圆、弧等十余种元素的自动识别与坐标转换，最终生成包含尺寸数据、公差分析及统计图表的检测报告。
应用范围
该设备覆盖多行业精密检测需求：
机械加工：测量齿轮、轴承、螺纹等零件的齿距、圆度及同轴度；
电子元件：检测PCB板孔位、SMT贴片元件间距及连接器Pin针高度；
模具制造：分析注塑模、压铸模的分型面间隙、R角精度及型腔表面波纹度；
科研教学：支持材料科学实验中金相试样、微观结构的尺寸标注与比对分析。
技术参数
测量范围：X/Y轴300×200mm，Z轴调焦行程200mm；
精度指标：XY轴示值误差≤(3+L/200)μm（L为测量长度），Z轴≤(4+L/150)μm；
光学系统：1/3英寸索尼CCD，分辨率1200万像素，光学放大倍率0.7X—4.5X；
光源配置：LED环形冷光源与圆形轮廓光，亮度256级可调；
软件功能：支持DXF图纸导入比对、SPC统计分析及多语言界面切换。
产品特点
智能自动对焦：一键触发Z轴伺服电机驱动，快速定位最佳成像平面，减少人为操作误差；
高刚性结构设计：00级济南花岗岩底座与台湾TBI P级交叉导轨，确保长期使用无变形；
模块化扩展功能：可选配英国雷尼绍接触式测头，实现三维尺寸测量与曲面扫描；
便捷数据交互：测量结果可直接导出至Word、Excel及AutoCAD，支持Xbar-S管制图生成与Ca/Cp/Cpk等参数计算。
